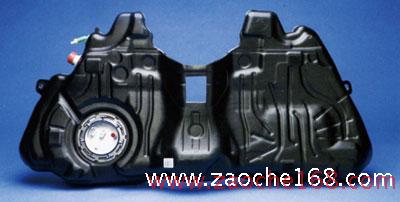

圖1 Inergy汽車系統公司的雙片材吹塑成型工藝，用于多層燃油箱的成型。該工藝免去了后成型步驟，其產品達到了 PZEV排放要求

事實上，最近發布的一些進展表明，在當前全球經濟的困難時期，塑料比以往任何時候更能體現自己的價值。汽車需求的下滑沒有造成塑料業創新的停滯。因?yàn)樗芰闲虏牧虾托鹿に嚳梢詭椭?chē)制造商獲得低成本、質輕以及易于回收的部件和系統。

在2008年SPE汽車復合材料會議和第38屆SPE汽車年度創新獎評選活動中，塑料材料、塑料工藝的進展和創新性的塑料產品設計得以集中亮相。其中，新開發的工藝包括雙片材吹塑成型燃油箱和內護面焊接技術。在材料方面，可以滑動成型的TPE、小塊的SMC及用于車身板的熱塑性復合材料已被開發出來。另外，碳纖維復合材料的大規模生產已取得突破。

創新的油箱工藝

 Inergy汽車系統公司開發出了一種新的雙片材吹塑成型技術。該工藝獲得了“加工/裝配/有效技術類”大獎。該工藝免去了后成型工序，能夠滿足嚴格的加利福尼亞州規定的零排放汽車(PZEV)要求。該工藝生產的汽車油箱已經被用在2009寶馬7系轎車中，它與標準的吹塑成型油箱一樣，具有6層HDPE/EVOH結構。

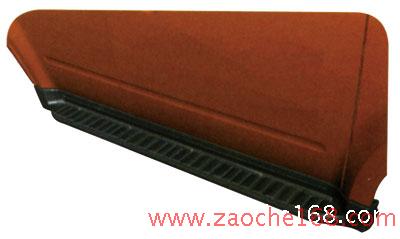

圖2 圖為業界首次應用的一體化擋板和踏腳板。該部件由15%玻纖增強PP制成，被安裝到2008福特Escape SUV上

料坯在擠出機機頭和一個適配器處被分開，形成2片8~10mm厚的片材，然后落入模芯和動模之間。模芯裝配有3~15個手動放置部件，如翻轉閥、燃料輸送模塊和水平傳感器。在片材成型時，模芯與以上部件相接，之后空模芯后退，模具閉合，片材膨脹成型。與傳統吹塑油箱工藝相比，新工藝的整個成型的周期縮短了5s。

該油箱僅需一個孔以嵌入燃料輸送模塊。據稱，這種工藝能夠更好地控制壁厚以減輕重量。另外，用該工藝生產滿足PZEV要求的油箱，要比傳統生產工藝更經濟。據Inergy公司稱，另一種雙片材吹塑成型油箱工藝將于2009年在歐洲得到商業化。

另一個創新的“吹塑成型應用和外車身板類”的獲獎產品是業界首次出現的一體化擋板和踏腳板，該產品被應用在福特2008 Escape SUV上。擋板、踏腳板襯墊和踏腳板采用了15%玻纖增強PP，經吹塑制成一體化制品。由于改善了裝配性和裝飾性，該部件被安裝在車身側面，而不是位于車身下部。該部件由ABC集團成型，長達1.75m。和傳統部件相比，其剛性提高了56%，重量減輕了3.9kg，并使每輛車可節省部件成本和裝配成本$5。

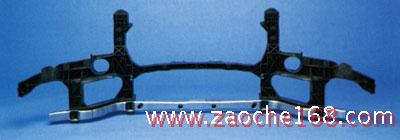

圖3 HydroPlast系統由 SABIC 創新塑料公司和Vari-Form公司聯合開發，首次被應用在2008福特Falcon上

Extol公司的紅外焊接工藝進入了“工藝/裝配/有效技術類”獎的最后角逐。該工藝可在汽車頂棚裝配中取代熱熔膠工藝。該工藝的首次應用是在2009福特F150皮卡頂棚的生產中，該頂棚由TrimQuest公司加工成型。緊湊的焊接頭發射紅外線將不同的塑料部件熔融焊接到一起。這種柔性密封，確保了焊接部件之間的無縫結合以及最高效率的熱傳導。氣動焊頭壓力為0.14MPa，能夠確保焊接點聚合物的混熔，從而使焊接更加牢固。冷卻空氣穿過焊接部位帶走熱量。通過使用夾具，多個部件的焊接可在20～30s內完成。

對于福特F150的車頂棚而言，不用熱熔膠裝配，能夠減輕重量10%~15%,同時使生產周期縮短20%～40%。此外，紅外焊接工藝還能夠降低噪聲，提高可回收性。Extol已經證明該工藝能夠用在車門板、地板、儲藏柜和茶托上。據了解，另一款福特汽車在2009年夏天也將采用這一工藝。

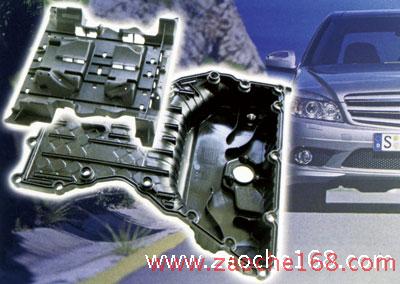

圖4 第一款用于轎車的熱塑性塑料油盤模塊是底盤/金屬件獎的優勝者。該模塊將壓鑄鋁上蓋與多功能玻纖增強 Zytel 尼龍66下部外殼整合到了一起

新型前端

一種使用了液壓成形金屬管的塑料/金屬?gòu)?fù)合技術成為“底盤/金屬件類”獎的最終入圍者。該技術首次應用在2008福特Falcon車型的前端上。這種新的HydroPlast 系統的開發歷時4年，由SABIC創新塑料和Vari-Form公司聯合研發。金屬板在順序壓力液壓成型下，能夠形成密閉式圓筒，無需包覆成型塑料加強筋，這與以前的開放式復合結構有所區別。金屬管與玻纖增強Noryl GTX PPO/尼龍進行包覆成型，并且3D附件或者SmartLok連接件也在管子與塑料之間直接成型。最終的結果是，使鋼與塑料都發揮出更好的功效。

與競爭的印花鋼結構件相比，該技術可將部件的重量減輕20%，并可減小包裝空間、提高氣流的散熱效果，以及將尺寸公差控制在±1 mm以內。該技術的其他應用如儀表板等，也正在開發當中。

“底盤/金屬件”獎的優勝者是第一種用于旅行車的熱塑性油盤模塊。該模塊上部采用了鑄鋁蓋，底部外殼采用了杜邦的35%玻纖增強Zytel 70G35 HSLR尼龍66注射成型。這種油盤目前安裝在Daimler C級柴油轎車上，比全鋁油盤輕1kg。另外，由于熱穩定尼龍的流程長，因而注射成型周期可縮短20%～25%。在150℃下，該油盤具有更好的剛性和耐油性。一體化的氣阻托盤/擋油圈被焊接到油盤的平坦部位。這種一體化的擋油圈改善了燃油的流動性，從而減小了燃油的晃動。對于該部件，杜邦還希望再集成一些其他部件，如導油管、油水平開關、油過濾器以及其他的回油部件。

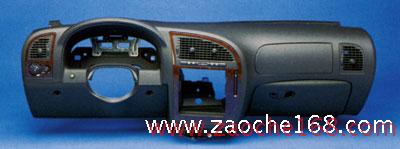

圖5 圖為Inteva Products生產的搪塑TPE儀表板蒙皮。其使用的苯乙烯/烯烴共混物與PVC或者TPU相比，具有相當或者更好的性能，同時重量可減輕20%，VOCs排放或者霧化也更低

材料創新

材料類獎的優勝者是搪塑儀表板蒙皮，據稱該技術首次在北美使用。該部件所用的苯乙烯/聚烯烴共混物名為“Invision TPE”，由內飾件生產商Inteva Products開發。據報道，這種儀表板蒙皮與PVC或者TPU蒙皮性能相當甚至更好，但是重量減輕了20%，并且無VOCs排放或霧化。該儀表板蒙皮被用在2008 GM Saab 9-7X SUV上。

該材料能夠利用PVC或者TPU加工設備進行成型。其配方具有低粘度、低剪切的特點，獨有的添加劑具有優良的粉末填裝和高流動性，粉末無聚集，同時降低了孔隙率。該材料的另一個關鍵特點是具有-35℃的低溫延展性和更好的長效耐候性以及尺寸穩定性。Inteva已經將許可證頒給混配料供應商A. Schulman公司，以讓其在美國和歐洲制造和銷售Invision TPE。

材料類獎入圍者還包括使用了納米粘土的輕質SMC，據稱這是第一種沒有使用中空微珠而獲得低密度的材料。使用這種材料制成的卡車引擎蓋，其重量可比原部件減輕20%。這種引擎蓋基于Arotran 720聚酯（A級表面樹脂）和Arotran 740聚酯（用于結構增強），這兩種樹脂都來自Ashland復合材料公司。

據Ashland高級研究員Helena Twardowska介紹，原來200份的碳酸鈣填料可以用20~50份的增強型填料和3~5份的來自南方粘土公司的Cloisite納米粘土取代。納米粘土具有很高的分散效率，使用少量的納米粘土即能形成微孔。這種粘土可將高溫模量提高15%~20%，并且能夠減少收縮，改善制品表面質量。

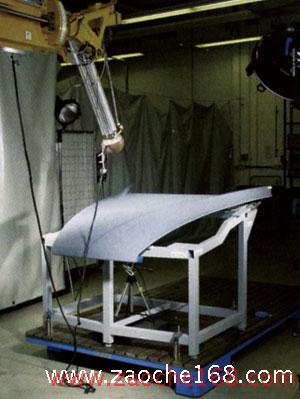

圖6 Ixis 熱塑性復合材料片材由 Azdel和SABIC 創新塑料開發，可用于車身板的制造。這種車身板擁有連續非取向纖維外層和無規短切纖維芯層

為改善涂膜性能，Ashland在該SMC配方中添加了丙烯酸酯增韌劑。該材料密度雖較低，但其機械性能并沒有下降，而且可以通過現有設備來加工。Ashland稱，該材料的成本比標準的SMC高15%，此外還有其他幾種輕質的SMC材料，可用作行李蓋和其他一些汽車配件。

外飾件獎的最終入圍者是用于業界首個隱形觸摸板非鑰匙式系統的有機玻璃門柱貼，這種系統目前應用在福特Flex和林肯MKS車型上。該門柱貼使用了Altuglas International公司開發的耐沖擊和抗刮擦的Plexiglas有機玻璃尾燈材料。該材料通過新型著色劑被配成深黑色，其光澤超過了帶有硬鍍層的PC、預噴涂鋁和粉末噴涂鋼。使用這種新材料制造門柱貼，每個可節約成本$2.5。該門柱貼采用雙色注射成型，包括1個黑色改性有機玻璃組件，以及1個由中等沖擊強度有機玻璃制成的2mm厚、半透明的非鑰匙式窗口。

內飾件獎的最終入圍者是福特與混配料供應商Advanced Composites公司開發的TPO。據說該材料開創了新的低溫韌性標準，可用在無縫氣囊上。新TPO用在福特?？怂购土挚?/SPAN>MKS上，在-40℃時也具有延展性，能夠達到福特的低溫抗沖擊要求。氣囊系統由Automotive Components Holdings公司注射成型，比軟質儀表板式氣囊成本低且輕2.3kg。

內飾件的獲獎?wù)呤歉Ｌ?/SPAN>Flex車型的模塊化的控制臺底托架和變速箱組件。該結構件在注射成型時，由于使用了20%玻纖增強的回收SMA作為變速箱組件的底板，因而免去了金屬框架的使用。這樣使得整個系統的裝配得到了簡化，并改善了裝配性能和外觀，以及優化了封裝性能。同時，成本也得以降低，重量則減輕了2.3kg。

新車身板解決方案

在SPE汽車復合材料會議上，SABIC創新塑料和Azdel聯合介紹了Ixis 157材料。這是一種組合型熱塑性復合材料，專用于制造水平車身板。這種車身板具有三明治結構，其芯層是50%無規玻纖增強的PP，2個表皮（0°/90°）由60%的連續非取向玻纖增強的PP制成。該表皮達到A級標準，尺寸穩定性好，易于加工，并使材料總成本降低。據介紹，2個表皮層通過壓延而被粘接到芯層上，最終形成2mm厚的板材。該板材比鋼輕50%，具有良好的隔音性能，并且專為離線噴涂而設計，其HDT達到157℃。

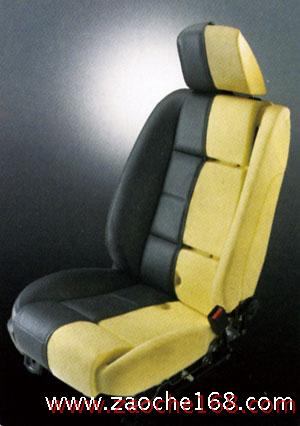

圖7 在2008 福特 Mustang以及福特其他8款車型的PUR發泡座椅中，大豆基多元醇取代了12%的石油基多元醇

Ixis 157材料適于采用鋁制模具的低壓成型(0.1～0.7 MPa)，當其板材產量達到100 000個/h時，可比鋼板節約85%的成本。該材料的壓縮成型周期為2min，小批量生產時可以采用200℃的真空袋成型，成型周期為20min。

盡管該材料已被應用在通用的Chevrolet Volt 和Hyundai QarmaQ概念車上，但是還沒有真正實現商業化。預計在2009年，歐洲和美國的汽車廠商會將其應用到汽車頂棚上。目前，另一種相似的復合材料Ixis 200已經上市。該材料是基于SABIC創新塑料的 Xenoy PC/PBT開發的，其HDT為200℃，可以在線噴漆和進行e涂層處理。

碳纖維引人注目

碳纖維復合材料在汽車領域經歷了一個井噴式發展。高性能和定制化獎被授予了2009 Corvette ZR1（第一款能夠滿足FMVSS前端撞擊測試的量產車型）的A級引擎蓋。該部件使用的碳纖維/環氧樹脂預浸料坯的彎曲模量達到96 527MPa，重量5.4kg，僅為SMC引擎蓋的一半。該部件為兩板結構，外板經過噴涂而獲得6層未取向A級表面，含有織物的預浸料坯內板則經過拋光而獲得接近于A級的表面。此外，該引擎蓋還于業內首次配置了透明的聚碳酸酯視窗，同時為減小刮擦、起霧和腐蝕，還使用Ashland開發的膠粘劑在其表面粘結了一層PUR。

Plasan碳纖維復合材料公司采用真空灌注和高壓罐成型引擎蓋。其使用的環氧樹脂來自ETS公司，具有快速固化及低VOC排放的特點，并被預先加入了紫外線穩定劑。Plasan可在不超過60min 的時間內，在143℃下固化8個引擎蓋。Plasan為此還使用了自動化的粘結、機加工和檢測系統?！澳＞叱杀驹?/SPAN>$100 000以下，這比SMC模具成本低90%。因此，最終部件的制造成本比SMC更具競爭力?！?/SPAN> Plasan工程經理Gary Lownsdale說。Plasan的另一種碳纖維引擎蓋已在福特Mustang Shelby 500KR上得到商業化應用。

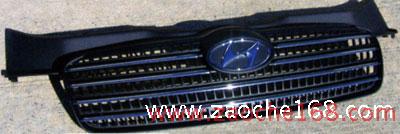

圖8 Hyundai Verna的汽車格柵首次使用了帶有Soliant公司鉻質漆膜的 6個ABS嵌件的模內裝飾工藝

可再生技術

“環境類”獎項的優勝者是首次使用大豆基多元醇制成的聚氨酯（PUR）發泡座椅。在2008 福特Mustang以及福特其他8款車型的PUR發泡座椅中，有近12%的石油基多元醇被大豆基多元醇所取代。

該技術的研發合伙公司Lear稱，他們從Urethane Soy Systems公司采購大豆多元醇，再通過特殊的工藝將其與傳統的多元醇共混。這種共混配方可以減少66%的VOCs排放，同時顯示出比石油基多元醇更低的霧化水平。

對于未來的計劃，Lear和福特將增加大豆基多元醇的含量，使之達到25%。同時，福特將為John Deere公司頒發技術許可證，以進行其他內飾發泡部件的探索，如頭部緩沖墊、椅子扶手和中央控制臺。

“環境類”獎的另一個入圍者是首次使用回收TPO制成的耐候性部件。該部件是GMC Envoy 和 Chevrolet Trailblazer SUV的進氣板，其注塑材料使用了100%的回收TPO，配方中包含20%的滑石。

回收公司MRC Polymers的專利涂層去除工藝，能夠以最小的污染回收TPO材料。據說這種回收料與原始料的物理性能相當。由于水基回收工藝所產生的廢物經烘干后一般可作為填料出售，因此與原始料相比可節約2.2%的成本。更重要的是，每年將有202t的填埋廢物被重新利用。

模內裝飾

“工藝/裝配/有效技術類”獎的最終入圍者還包括Hyundai Verna汽車的鉻質表面前格柵，據稱這是首次使用超過4種裝飾薄膜與注射成型同步制成一個部件。該前格柵的6個熱成型嵌件由0.5mm厚的帶有Soliant公司鉻質漆膜的 ABS片制成，它們通過一步注射成型被嵌入到ASA芯層中。該方法由于消除了電鍍鉻、修飾和噴涂的后處理步驟，從而提高了產品的可回收性和制品的耐久性。

Soliant公司和韓國模塑商Motost開發了用中央澆口代替連續澆口，以便可以處理多嵌件的專用模具。該模具的工作原理是通過在模芯和模腔側面創建分流器來實現對塑料熔體的最大控制。

首個EPP頭枕

“安全類”獎的入圍者是首次應用的蒸汽室成型發泡PP頭枕，該頭枕達到了FMVSS-202a對頭部舒適的要求。福特的幾款車型，如?？怂?、 Flex、 MKS轎車 以及F-150卡車均裝配了這種頭枕。該部件的生產是由3家公司完成的，其中，JSP International公司生產和銷售EPP粒料，Tegrant公司完成EPP的成型，Windsor機械集團完成整個部件的裝配。在整個部件中，泡沫被成型到局部的凹陷中，因而降低了殘余變形，滿足了FMVSS-202的凹陷和高度保持能力要求。搭扣的設計取消了滑片和推桿，使頭部更加安全。該部件的大小適當，可在32腔模具上成型。其成型模具的成本顯著低于注射模具或者吹塑模具。

線切割PS發泡可用于低成本的頭部沖擊能量吸收裝置的制造。這一產品是安全類獎項的最終贏家。陶氏的Impaxx PS發泡片材以塊狀擠出，接著采用線切割技術使其具有復雜形狀。該工藝的優勢是無需模具、部件重量減輕25%（與競爭產品相比），以及設計和生產可在5天內完成。
