用計算機等高新技術來改造制造傳統產業是國內外科學技術發展的共同趨勢，是鑄造鍛造領域的學科前沿，也是鑄造鍛造工藝由“經驗設計”走向“科學指導”的重要途徑，具有重大的實際意義。數值模擬技術的飛速發展及其在鑄造鍛造生產中的廣泛應用，可以通過對制造工藝過程進行數值模擬及仿真，使得上述目標得以實現。

敘述了柴油機關鍵鑄鍛件產品模字模型創建的意義及產品技術信息庫的創建思路和方法，運用數值模擬技術進行工藝優化，預測鑄造和鍛造成形過程缺陷，實現鑄鍛件工藝設計-校核-再設計-優化設計的全過程調整。為優化大型復雜鑄鍛件工藝技術及CAE研究提供技術支撐。

一、前言

鑄造是國民經濟的重要產業部門之一，它反映了一個國家制造工業的規模和水平。隨著航空、航天、船舶、汽車、機械等各行業的蓬勃發展，技術裝備中大型復雜鑄件的需求量越來越大，對鑄造金屬的性能及鑄件本身的可靠性等要求越來越高。先進制造技術的發展，要求鑄件的生產向輕型化、精確化、強韌化、復合化及無環境污染方向發展。

鍛造成形是一個復雜的過程，坯料的變形程度、模具承受的壓應力及最大損傷值，工序的載荷峰值、潤滑等都是工藝評估與優化過程不可忽略的因素。如果采用傳統的數學近似公式來計算各個影響因素, 不僅工作量大, 而且精度低，很難保證工藝方案的最佳合理性。隨著有限元理論的不斷完善以及計算效率的日益提高, 使得數值模擬技術在鑄造鍛造工藝設計中得到廣泛的應用, 并已成為評估工藝成形性的重要手段。

數值模擬技術的飛速發展及其在鑄造鍛造生產中的廣泛應用，可以通過對制造工藝過程進行數值模擬及仿真，使得上述目標得以實現。這項工作以數值計算為基本方法，對鑄造過程中流場、溫度場、應力場及微觀組織形貌進行模擬，從而幫助工藝設計人員對不同時刻的金屬流態、凝固過程溫度分布、應力分布、結晶晶粒尺寸形貌等重要物理參數有所了解，并以此為依據，預測是否有縮孔、疏松、夾雜、偏析及熱裂紋等缺陷出現；數值模擬方法能夠比較精確地模擬金屬塑性變形的整個流動過程, 而且能夠精確地給出載荷--行程曲線和應力場、應變場、溫度場等場量的定量值, 還能預測填充不滿等缺陷?？梢詫?shí)現鑄造鍛造工藝設計--校核--再設計--優化設計的全過程，以提高鑄件質量，縮短試制周期，降低生產成本，提高市場競爭能力。同時，用計算機等高新技術來改造制造傳統產業是國內外科學技術發展的共同趨勢，是鑄造鍛造領域的學科前沿，也是鑄造鍛造工藝由"經驗設計"走向"科學指導"的重要途徑，具有重大的實際意義。

二、數字模型的生產實際應用

2.1 鑄鍛件產品技術信息的收集、處理和數字化

創建柴油機機體（見圖1）的模型[1]與產品技術信息庫，首先對此產品的技術信息進行全面收集、處理并使技術信息數字化，如產品各部分的設計基準、參照基準在哪里，這是以后加工基準和裝配基準的基礎；之后分析各部分結構的幾何形狀特征、相互依賴關系，這些是構成設計產品的基本要素，其占據空間的尺寸形狀、位置至關重要；還有產品設計的材料設定、單位設置等相關設計意圖的獲取建立。

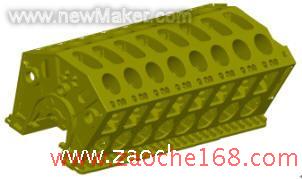

圖1 某機體鑄件的建模

2.2 工藝設計

在正確領會設計圖紙意圖后建立產品模型[2]，建立工藝信息庫，設計出鑄件的澆注系統、冒口、冒口套、內外冷鐵等，并進行工藝系統建模（見圖2）。

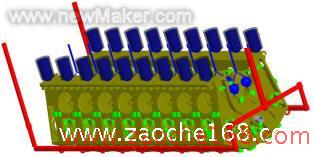

圖2 某機體工藝系統建模

連桿是柴油機的主要運動件，承受著強烈的交變載荷，隨著強化程度的提高，大功率中高速機連桿均采用了合金鋼的模鍛毛坯。

在建模中考慮鑄鍛件的加工余量與拔模斜度等工藝參數。在所有這些工藝設計建模完成后，即可進行模型的網格剖分，為大型復雜鑄鍛件的熱流動分析前處理提供原始依據。

2.3 三維建模、數值模擬及工藝優化

在計算機上建立大型復雜鑄鍛件（機體、缸頭、連桿等）三維模型及其模具等工藝三維模型后，根據柴油機鑄鍛件的生產條件，應用ProCast、Deform 模擬軟件對鑄鍛件的充型和凝固過程進行數值模擬并反復優化工藝，建立最優鑄鍛件成形的技術信息庫系統（見圖3）。

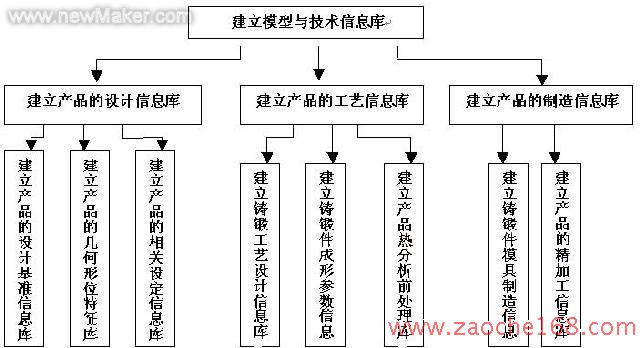

圖3 產品模型技術信息庫系統圖

2.4 鑄造模具生產和機械加工

根據模型的特征信息生產出鑄造用的模具或砂芯，也可以利用激光快速成形技術得到鑄件產品本身［3］，例如某柴油機缸頭的激光快速成形；在產品精加工過程中，可根據這些工程數據信息快速生成NC加工程序，完成產品的最終加工；最后，可以根據以上這些工程技術信息進行產品的數據管理（PDM），進行在線檢測、質量評估及裝配調試等生產活動一體化管理。

2.5 生產過程跟蹤與完善

利用建立起的產品全相關的技術信息庫，從設計、工藝到加工制造及性能比較分析的各個過程進行現場的跟蹤、再現，及時發現問題及時糾正，不斷改進完善。如此可以提前預測以上生產的全過程，減少不必要的浪費，縮短產品的生產鏈條，使生產過程更自動化、人性化。

創建大型復雜鑄鍛件三維參數化零件模型，不僅僅是為了造型，正確的模型應當是以后的原始技術信息庫，可以應用于成形工藝分析、結構優化分析、加工制造、測量分析、生產管理中的全過程，使得設計的修改和調整、CAE分析、參加裝配、力學分析、運動分析、數控加工等變得容易實現，因?yàn)榛谝粋€技術信息數據庫，數據和參數驅動成為可能?？梢哉f，建模的近期目標是為了修改。這就要求所創建出的產品模型結構完整，尺寸和幾何約束齊全、正確，以便在產品設計、加工和分析過程［4］中，可以對不合理的結構隨時作相應的調整而保證前后一致。

三、鑄造數值模擬的生產實際應用

近年來，鑄造CAE商品化軟件功能逐漸增加，其中主要有美國的ProCAST、德國的MAGMASOFT、芬蘭的CastCAE、法國的Simulor、西班牙的Forcast及日本的Soldia、Castem等軟件。ProCAST軟件是由ESI公司開發的基于有限元法（FEM）的鑄造過程模擬軟件［5］，能夠進行流場、溫度場、應力場三場耦合模擬。ProCAST采用基于有限元法（FEM）的數值計算方法，與有限差分法（FDM）相比，有限元法具有較大的靈活性，特別適用于模擬復雜鑄件成型過程中的各種物理現象。通過分析可以獲得鑄造過程的各種現象、鑄造缺陷形成及分布、鑄件最終質量的模擬和預測。圖4展示了鑄件工藝優化的整個流程。圖5為ProCAST軟件進行模擬分析的步驟。

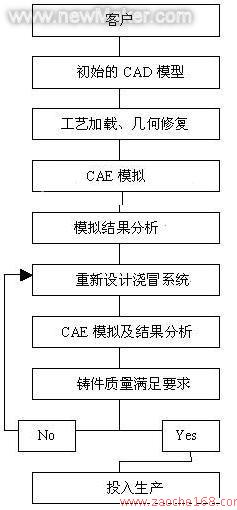

圖8 鑄件工藝優化流程圖

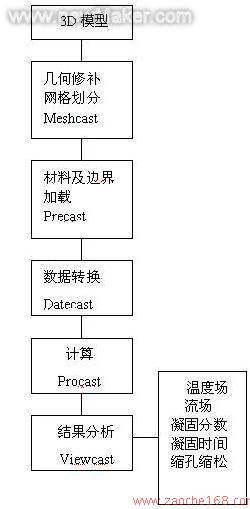

圖9 ProCAST分析流程

在設計過程引入CAE來指導設計決策，通過對大型復雜鑄件制造工藝過程進行數值模擬及仿真，對鑄造過程中流場、溫度場、應力場及微觀組織形貌進行模擬，從而幫助工藝設計人員對不同時刻的金屬流態、凝固過程溫度分布、應力分布、結晶晶粒尺寸形貌等重要物理參數有所了解，并以此為依據，預測是否有縮孔、疏松、夾雜、偏析及熱裂紋等缺陷出現，可以實現鑄造工藝設計--校核--再設計--優化設計的全過程，最終提高鑄件質量［6］，縮短試制周期，降低生產成本，提高產品竟?fàn)幜Α?/SPAN>

（轉載）
