1 引言

為了研究不同曲軸轉角時刻的混合氣，本次模擬把點火提前角范圍（該發動機點火提前角范圍是上止點前15°～35°）分為4 個階段，即活塞在點火提前角范圍內的4 個不同曲軸轉角位置時刻動態采集混合氣，為了詳細了解每個時刻的狀態，也可以將該范圍劃分得密集些，以便得到不同曲軸轉角時刻火花塞處混合氣的濃度。本文采用STARCD 公司的三維計算流體力學（CFD）軟件，對化油器式汽油機進行了三維數值模擬，研究了在活塞位于壓縮上止點前（此時進、排氣門已經關閉）的某一時刻，動態采集火花塞處的混合氣，得出采集到的混合氣的流量隨時間的變化關系，以此來判斷采集需要的混合氣的量所對應的時間，并對采集到的混合氣進行了分析，同時分析了濃度、壓力等相關參數。模擬結果對點火時刻的確定將會有一定的指導意義。

2 物理模型

本文所采用的物理模型依據是摩托車用單缸、化油器式、風冷汽油機。為了將混合氣從火花塞處取出，因此對發動機進行倒托，火花塞處用一個與其尺寸相同的帶有6mm 孔徑的螺栓代替。螺栓上設有閥門，螺栓外接密封容器，閥門的開啟由伺服電動機控制。當數據采集系統獲得發動機曲軸某時刻轉角信號時，觸發伺服電動機工作，從而打開閥門，將混合氣從缸內取出，根據需要采集的混合氣的量所對應的時間，數據采集系統定時觸發伺服電動機將閥門關閉。如圖1 所示。

圖1

在模擬計算時，燃燒室構成包括活塞頂面、氣缸壁面和缸蓋底面。本研究假定活塞運動到某一位置，此時的進、排氣門已經關閉，缸內初始條件已經給定。將混合氣從火花塞處采集出來，為了使模擬更接近實際，火花塞處開一個小孔，孔徑為6mm，當活塞位于壓縮上止點前某一位置時，由于缸內壓力很大，所以在火花塞處外接一個容器，將混合氣存放在該容器內部，便于以后對混合氣濃度進行分析。

該發動機的基本參數分別是：缸徑D＝56.5mm；沖程S＝49.5mm；壓縮比ε＝9.2。

外接容器的直徑為D1＝36mm，高度為H＝50mm。

燃燒室簡化模型如圖2 所示。

圖2

3 計算模型及基本參數

Star-CD采用的湍流模型有k-ε雙方程模型和LES模型等。LES和其它模型的求解精度相對較高，但需要花費更多的計算時間，而對于發動機缸內工作過程的模擬，k-ε模型（TURBLENT COMPRESSIBLE HIGH RE K-EPS MODEL）的精度已經能夠滿足模擬的要求，因此在本文中采用k-ε雙方程湍流模型來進行求解計算，限于篇幅，本文所采用的方程不在這里一一列出。

由于是動態采集混合氣，所以采用瞬態計算方法。

4 計算網格

4.1 曲軸轉角φ＝343.9CA 時缸內壓力P=16.28×105Pa，溫度T＝637.28K?？偩W(wǎng)格數目＝366654，節點數＝391135，網格單元面數＝31683。時間步長為5×10-5，此時的計算網格如圖3 所示。

圖3

圖4 流場分布云圖 圖5 壓力分布云圖

圖6 溫度分布云圖 圖7 混合氣流量分布云圖

分析 由流場分布圖可見，在閥門打開的0.001s 范圍內，氣缸內部處于等壓狀態.氣流流經火花塞時，壓力急劇降低，容器的初始狀態是常溫常壓，壓力差值達到8 個大氣壓左右，氣流以超聲速流出，而氣流流過的截面較小，進入較大的空間從而形成擴散的流動，這種擴散流動的流體微團產生強烈的無規則的脈動，從而形成紊流射流。從截面圖可以看出這種射流形成軸對稱射流，也就是圓射流?；旌蠚鈴幕鸹ㄈ琢鞒鲂纬梢粋€具有很大速度梯度的區域，射流邊界層沿著流動方向不斷向兩邊擴展，外邊界向外擴展，帶動更多的氣體介質進入邊界層。內邊界向中心擴展，使速度等于初始值的區域逐漸減小，這樣沿著流動方向射流邊界層越來越寬，造成負壓。由于射流邊界層不斷發展而繼續抽吸周圍介質的流體質量，火花塞軸心速度連續下降，射流擴展，厚度不斷增長，從而形成整個的紊流射流。從溫度分布圖上可以看出，火花塞處的溫度較高，在接近容器口時，溫度下降很快，達到302K。沿著氣流方向，由于有負壓，此處的氣體密度相對較低，所以溫度也比較低，大約在120K 左右。從壓力圖上可以看出，混合氣以超聲速流出，碰到容器壁面時，氣流受到急劇壓縮而產生激波現象。

混合氣流過火花塞截面的流量矢量圖為：

圖8

4.2 曲軸轉角φ＝329.41CA 時缸內壓力P=10×105Pa，溫度T＝553K?？偩W(wǎng)格數目＝376282，節點數＝38564，網格單元面數＝32235。

4.3 曲軸轉角φ＝336.62CA 時缸內壓力P=13×105Pa，溫度T＝599K。總網格數目＝368020，節點數＝385135，網格單元面數＝31841。

4.4 曲軸轉角φ＝326CA 時缸內壓力P=8.12Pa，溫度T＝528K?？偩W(wǎng)格數目＝404314，節點數＝2864059，網格單元面數＝34103。

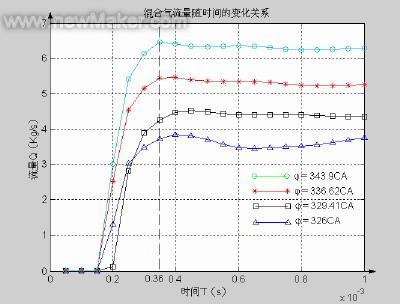

上述4 個不同曲軸轉角時刻所對應的混合氣流過截面（圖8）的流量Q（kg/s）隨時間T(s)的變化關系為（圖9）：

圖9

5 結論

通過數值模擬，可以得到如下結論：

(1) 在模擬的4 種工作狀況下，得出混合氣流量隨時間的變化關系。

(2) 根據壓力和流場圖可以得出，在采集時間極短的情況下，采集到的混合氣是由火花塞附近流出的，這樣就為混合氣濃度的分析提供了可靠的依據。

(3) 從流量圖9 可以看出，在T＝0.2×10-3s 時刻前，由于火花塞處孔徑小，混合氣的流量開始逐漸增大，該時刻后，流量急劇增加，這是由于氣缸和容器內部的壓力差造成的。

(4) 根據上圖的對比可以看出，當φ＝326CA 時刻，由于缸內壓力較低，所以此時的流量較其它曲軸轉角時刻低，而在φ＝343.9CA 時刻，氣缸內部壓力達到15 個大氣壓，溫度高，所以該時刻的氣流量大。

(5) 在開始采集混合氣的時間持續到0.36ms 時，混合氣流量達到最大，在此之后，流量趨于平穩，這是由于缸內的氣體流量不斷的增加使得氣缸內和容器內的壓力差趨于平緩造成的。

(6) 由于檢測混合氣濃度的方法很多，例如，質譜分析儀、排煙分析儀，根據其檢測靈敏度，采集適量的混合氣。

(7) 在采集時間很短的情況下，同時要保證采集出的混合氣是來自火花塞附近，所以采集的混合氣量不會很多，因此有可能達不到分析儀器的檢測范圍，此時可以在相同曲軸轉角位置時刻多次進行混合氣的采集，取其平均值。也可以進行多次三維數值模擬計算，對容器的幾何進行優化設計，使采集到的混合氣濃度不會過濃或過稀。

(8) 由于采集時間相對較短，所以伺服電機的動作靈敏度要求高。

(9) 經過以上分析，可以得出本次動態采集火花塞處混合氣的數值模擬結果與理論情況相吻合，對接下來的實驗將會給予指導。
