1引言
目前衛浴產品生產廠家對水箱配件—進水閥的補水比例測試大多還是用手工測試，而手工測試存在操作不方便、效率低、測試不準確、數據不能自動保存和統計等缺點。本文介紹的是應用計算機、可編程控制器、電子稱等來實現進水閥補水比例的自動測試。
2 設計方案
2.1原理設計

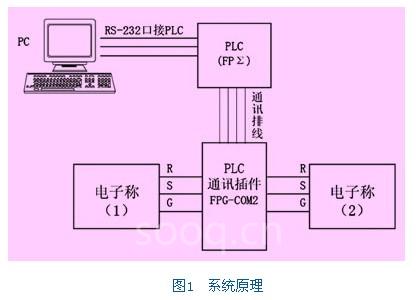

兩臺電子稱a和b分別稱量進水閥的進水量和補水量，然后a、b兩電子稱將所稱量到的重量值（也就是進水量和補水量），通過通訊的方式實時將重量數據發送給plc，再由plc實時將數據發送給計算機，當plc測試完成時，發送一個測試完成標志信號給計算機，這時計算機自動計算補水比例（補水比例=補水量/（進水量+補水量）），并與設定的補水比例的范圍作比較，得出測試結果（ok或ng），最后將測試的數據存入數據庫，如圖1所示。
2.2作業流程
手動將進水閥裝在工裝上→插上補水管并將補水管的另一端插到補水水箱的工裝內→按“啟動”按鈕→機臺自動對電子稱清零→打開球閥進行進水→設定的進水時間到，關閉球閥停止進水→電腦自動記錄進水量和補水量，并計算出補水比例（b/（a+b）），然后將數據存儲以備打印或查詢→兩個水箱的排水閥打開進行排水→完成。
2.3系統配置
?。?）計算機。用vb語言設計計算機的控制程序，與plc通訊，實現與plc的數據交換，功能包括：機器參數設置、被控量和被測量的監控、數據庫的存儲和打印以及與plc的通訊。
?。?）plc。控制各氣缸的動作、閥門的開關；有3個通訊端口，1個與計算機通訊，另外2個分別與2臺電子稱的通訊。
（3）電子稱。分別測試進水量和補水量，并將數據實時發送給plc。
3 通訊程序設計

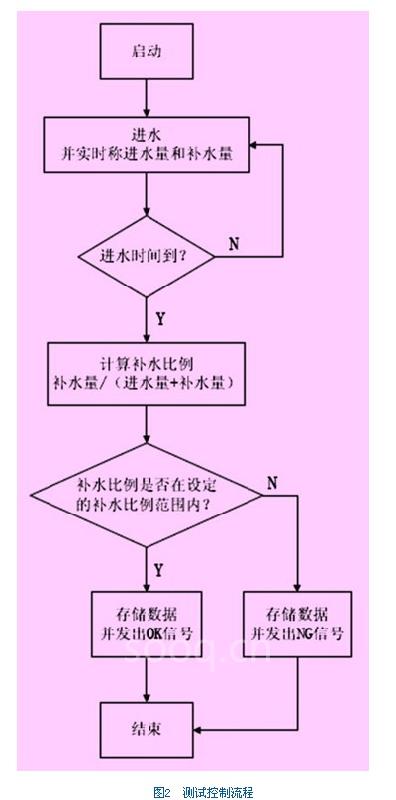

測試機控制流程如圖2所示。
3.1 通訊變量設計
ersize=1024；設定通訊接收緩沖區大小
fersize=512；設定通訊發送緩沖區大小
en=20；設定通訊接收字符串長度
on error gotorep1；通訊故障跳轉到通訊故障處理程序
rt=1；通訊端口設定為com1
gs=“9600，o，8，1”；通訊參數為“9600，o，8，1”
fercount=0；通訊發送緩沖區計數清零
ercount=0；通訊接收緩沖區計數清零ble=true
hold=10
hold=8
3.2通訊程序設計i
f mid（out（“%ee#rcsr0110”）， 7， 1） = “1” then；詢問plc是否啟動
lor=vbgreen；按鈕顏色設定為綠色
n=“啟動中”；
按鈕顯示“啟動中”startflag=true；啟動標志設為真
else
lor=vbred；按鈕顏色設定為紅色
n=“停止中”；按鈕顯示“停止中”
startflag=false；啟動標志設為假
end if
4結束語
項目計算機實現數據的采集、處理、打印及存儲，測試的數據庫可以在局域網內共享；存儲空間大，操作界面友好。利用松下plc的多個串行通訊口實現與計算機和2個電子稱的通訊。工業控制采用計算機和plc結合，計算機的優點是存儲空間大，操作界面友好，易于實現網絡共享；plc的優點是程序設計方便，故障率低。本方案結合了兩者的優點，更好的發揮了兩者的功能。
