西門子WinCC與S7-300/400 PLC數據通訊

ainet.cn   2012年08月15日

引言

  通過wincc站和s7300/400plc之間進行數據通訊的硬件及軟件配置,實現了上位機監控畫面到plc程序的數據交換。對于企業在工程中能夠?qū)崿F(xiàn)集中監控、控制及管理,提供了可靠可行方案和技術支持。

1  導語
  wincc監控軟件制作的工業主控人機界面在基于西門子simatic自動化項目中廣泛使用。本文通過對西門子wincc站點和s7-300/400系列plc之間進行數據通訊的方法的討論,及實現通訊連接所需的硬件方式等,對使用西門子wincc及s7300/400系列plc的用戶會有所幫助及參考。同時也體現了西門子全集成自動化的設計理念的優越性。

2  wincc站和plc的硬件鏈接

  西門子wincc站和s7300/400plc之間進行數據通訊的方法主要有:工業以太網方式、tcp/ip以太網、profibus總線方式。

  2.1 工業以太網方式

  通過工業以太網方式實現wincc與s7300/400plc之間數據通訊,要在wincc計算機站中使用相應的cp通訊處理器卡。根據所使用的cp通訊處理器卡不同,又可將分為hardnet和softnet方式兩種。其中hardnet方式是在計算機中采用具有獨立cpu的cp1613卡,計算機cpu免于處理通訊任務,而softnet方式是在計算機中采用沒有獨立cpu的cp1612卡,由計算機的cpu處理所有的通訊任務。其典型的網絡連接示意圖見圖1所示。

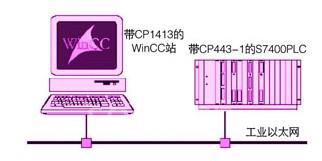

圖1  通過工業以太網的連接示意圖



  用于s7300系列plc工業以太網通訊的通訊處理器有:cp343-1、cp343-1 it、cp343-1 pn。

  用于s7400系列plc 工業以太網通訊的通訊處理器有:cp443-1、cp443-1 it。

  用于工控機(pci插槽)的通訊處理器有:集成cpu的cp 1613 、cp 1612。

  用于編程器(pcmcia插槽)的通訊處理器的cp 1512、cp 1515(無線網絡)。

[DividePage:NextPage]

  2.2 tcp/ip以太網方式

  通過tcp/ip以太網方式實現西門子wincc與西門子s7-300/400plc之間數據通訊,也要在西門子wincc計算機站中使用相應的cp通訊處理器卡。同樣使用工業以太網實現通訊連接,但是數據通訊時使用tcp/ip協議作為傳輸協議。其網絡連接與工業以太網方式相同。


  2.3 profibus總線方式

  通過profibus方式實現西門子wincc與s7300/400plc之間數據通訊的連接,要在wincc計算機站中使用相應的cp5613通訊處理器卡。在s7300/400plc模塊端可以使用cpu的profibus接口或在模塊上配置cp443-5通訊處理器。其典型的網絡連接示意圖見圖2所示。

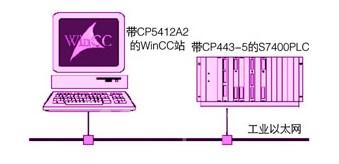

圖2  通過profibus的通訊連接示意圖



  用于西門子s7-300系列plc profibus通訊的通訊處理器有:cp342-5、cp342-5fo(集成光纖接口)、cp343-5。用于s7-400系列plc profibus通訊的通訊處理器有:cp443-5基本型、cp443-5擴展型、im 467、im 467-fo(集成光纖接口)。

  用于工控機(pci插槽)的通訊處理器有:集成cpu的cp 5613、cp 5613 fo(集成光纖接口)、cp 5614、 cp 5614 fo(集成光纖接口)和無cpu的cp5611。

  用于編程器的通訊處理器(pcmcia插槽)的cp5511、 cp5512。

[DividePage:NextPage]

3  wincc站和plc之的軟件鏈接

  建立了西門子wincc工作站與s7300/400plc之間數據通訊的硬件連接后,還要在軟件方面對連接進行配置。下面以工業以太網方式為了進行說明。

  首先,為了實現以太網連接,要在西門子wincc站內安裝cp1613等卡的驅動程序,通過程序設置pg/pc接口檢查通訊處理器cp1613卡是否安裝正確,通過windows控制面板下面的設置pg/pc接口訪問該程序,利用診斷菜單下的測試功能對網絡進行測試,網絡連接正常會顯示ok。

  為了使用plc的cp443-1模塊,要安裝ncm s7 industrial ethernet程序包。在s7 simatic管理器中硬件配置窗口中打開cp443-1的以太網接口屬性對話框,輸入預定的ip地址,并定義子網。確定后將新的配置傳送至plc。然后要在檢查plc的運行狀態是否正常,可以直接查看plc的led狀態指示燈,還可以通過s7 simatic管理器中右鍵點擊cpu及cp443-1模塊屬性,在該對話框的常規及診斷緩沖區查看狀態是否正常及已存在錯誤的詳細信息,見圖3所示。

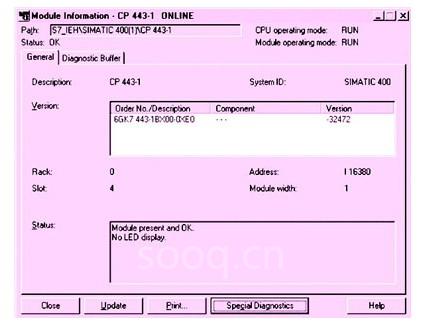

圖3  cp443-1模塊的屬性標簽



  可以點擊圖3中的speicial diagnostics按鈕打開ncm s7工業以太網診斷對話框進行進一步的檢查。

  然后,要在wincc的項目中安裝西門子simatic s7 protocol suite通訊驅動程序,在變量管理器中右鍵點擊addnewdriver,選擇西門子simatic s7 protocol ,確認后,新添加的simatic s7 protocol suite驅動程序?qū)⒃谧兞抗芾砥髦酗@示,選擇其工業以太網通道單元進行通訊,再在右鍵窗口中點擊newdriverconnection來為該通道單元建立新的驅動連接。創建連接后,再創建所需的新變量或變量組,供wincc畫面編程使用,然后在wincc畫面中創建i/o域,并連接對應的變量。保存后,可以激活運行圖形畫面。如果畫面在運行中,則西門子wincc畫面i/o域中將會顯示plc程序中的數值;如果沒有至plc的連接,則會以灰色網格顯示i/o域,代表與plc通訊出現了錯誤。

  項目系統在運行的過程中,可以在wincc資源管理器中,可以通過工具菜單下的驅動程序連接狀態菜單訪問監控所有已組態的連接。還可以在變量管理器的組態連接上檢查連接的狀態,將鼠標放在某個變量上,該變量的過程值及其狀態也將會顯示,這樣可以判斷是某個變量錯誤還是整個連接發生了錯誤。還可以通過wincc的通道診斷程序進行診斷。

  其它方式的網絡連接的軟件配置與上述以太網方式相似,讀者可以自己進行設置。

4  結束語

  通過上述wincc站和西門子s7300/400plc之間進行數據通訊的硬件及軟件配置,實現了上位機監控畫面到plc程序的數據交換。對于企業在工程中能夠?qū)崿F(xiàn)集中監控、控制及管理,提供了可靠可行方案和技術支持。
