引言

   　鋼結構、橋梁中h型、c型鋼上在施工中要通過聯接板與其它型材進行聯接、固定。傳統的加工方式是人工在工件上劃好線，然后用搖臂鉆床鉆孔，即費時費力，精度又不高。三維數控鉆床實現了定長送料，送料到位后，三個鉆削動力頭分別從兩側及上方對h型、c型鋼進行鉆孔。大大提高了送料精度與聯接板孔群的精度，提高了加工效率，使傳統的手工加工行業發生了巨大變革，向高效、高精度的數控加工方面發展。

1簡介

   　 該機床完成了鋼結構、橋梁中h型鋼定長送料，三個面的同時鉆孔，等復雜工藝的實施。本文重點介紹simatic t-cpu　315t-2dp的技術特點，選型思路及系統架構，硬件配置及與第三方伺服驅動如何配置參數，實現通訊，等等。

2  機床簡要工藝

   　 首先，是用吊裝工具將h型鋼搬動到料道上，工件從幾米到18米不等，數控送料裝置的夾鉗將料頭緊住，然后沿著輥道方向按編程尺寸自動送進、定位，外觀圖如圖1所示。送料定位完成后，主機在左、右、上方向上有3個鉆削動力頭(液控行程)，每個鉆削動力頭由2個伺服電機軸控制，可在一平面內沿x、y方向上定位。

    　主機將工件夾緊后，料寬、料高檢測啟動，將檢測數據進行比較處理后得出工件變形量，分別補償?shù)礁魉欧S的定位值里，鉆削動力頭對應的伺服軸定位完成后，鉆削動力頭伸出，開始鉆孔，鉆孔完成后自動退回，鉆削動力頭對應的伺服軸定又開始定位，往復循環，直至將孔群內的孔加工完成。一次送料完成，即將工件送到一個加工工位，三個鉆削動力頭定位鉆孔互不影響，等到3個三個鉆削動力頭將所對應的孔群的孔都加工完成后，才開始下一步送料，一直將工件加工完成為止。

3  控制系統構成

  　  simatic cpu315t-2dp有兩個通訊口，其中一個是profibus dp（drive）口，專門用來連接驅動器工藝組件，通訊速度最高可達12m bits/sec，dp通訊采用的是profibus dp isochrone mode（等時同步）模式。isochrone mode是profibus dp 通訊的新技術，它可以使profibus dp 的總線通訊周期時間保持恒定，從而可以大大提高通訊的穩定性, 提高傳動控制系統的穩定性和精度。用于完成運動控制工藝任務的模塊im174和et200均連在profibus dp（drive）口下，以滿足運動控制工藝的要求。另外一個通訊口是標準的mpi/dp口，速度可達12m bits/sec。用于連接到上位機pc、hmi和其他標準的dp 從站。用戶可以通過mpi/dp通訊口，連接標準的et200進行simatic s7-300 plc功能的擴展。組成控制系統方案，非常便利。

   　 本機床總共有7個定位軸，全部是點位控制，伺服驅動器及電機采用的是安川（yaskawa）∑－ⅱ系列。在選用定位模塊時，首先考慮到定位模塊fm354、fm357-2，功能強大但成本較高。并且，定位模板的程序編制工作量大，使用、調試的工作難度也很大。而一塊im174模塊有4個定位通道，7個軸采用2塊im174就夠了，多余的一個通道可以做為數字軸，用以檢測送料小車的夾鉗臂的高度。由于im174 模板可以非常方便地與simatic t-cpu連接使用，所以采用了315t-2dp cpu連接im174的控制方案, 它們之間通過simatic t-cpu的dp (drive) 通訊口連接，通過總線形式連接伺服驅動器（yaskawa），組成運動控制組件的網絡拓?fù)浣Y(jié)構。從技術指標上可以看出，simatic t-cpu集成了傳統s7－300 plc的優秀特點和強大功能，同時集成了大量運動控制相關的工藝對象功能，例如：凸輪開關，凸輪盤，電子齒輪，測量輸入，印刷位置糾偏功能，位置控制，同步控制，等等。在運動控制對象上，各種品牌的變頻器，均可以非常方便地與simatic t-cpu 相連,通過et200進行運動控制功能擴展，例如：硬件限位開關，找尋原點信號，凸輪開關，等等。同時，所有simatic s7-300 plc系列的ai/ao,di/do,cp,fm模板，均可以自由應用。

%%%%%%%%%%0

圖1  送料料道與主機

[DividePage:NextPage]

  　硬件配置如下：cpu模板 315t-2dp；定位模板im174；擴展模板e(cuò)t200m；數字量輸入量模板6es7 321-1bh10-0aa0；計數器模板fm350-1；數字量輸入量模板sm321；數字量輸出量模板sm322。

4  控制系統實現

  　  4.1 系統架構

圖2  系統架構

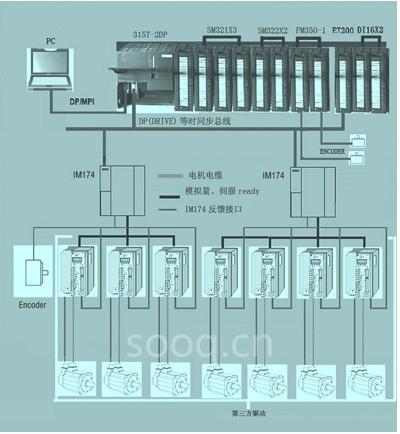

   　 系統的要點構成如圖2所示。系統的人機界面，用的是聯想商用電腦，沒有用傳統的觸摸屏或工控機。因?yàn)?，?xiàng)目是用vb6.0開發的上位機軟件，給用戶提供一個工件編程、cad圖形處理、機床信息監控等，商用機適用性較好。

  　  plc采用的是simatic 315t-2dp cpu，上面附有2個通訊口，上位機通過mpi/dp口與plc cpu相連, (6es79720cb200xa0)。與cpu模板緊挨的是3塊數字量輸入模板，完成輸入伺服驅動的報警信號，變頻器的啟停與報警信息，位置開關和操作面板按鈕等等輸入信號。然后是2塊數字量輸出模板，通過中間繼電器，控制變頻器的啟停、各類電磁閥、指示燈等。2塊高速計數功能模板fm350-1，其中一個作為工件高度檢測計數，另一個是作工件寬度檢測計數。因?yàn)殇摻Y(jié)構工件變形是比較大的，如果工件的邊沿不能與加工基準靠齊，那么在工件上孔群就會有誤差，通過檢測工件的變形量，并將補償量加在各軸的定位值上。

   　 本機床的7個定位軸，采用2塊im174模板，用 profibus dp總線與plc的profibus dp（drive）口相連。特別強調的是：通訊是isochrone（等時同步）方式，它可以使profibus dp 的總線周期時間保持恒定，從而可以大大提高通訊的穩定性。七個軸的伺服驅動器與電機，采用的是日本安川公司的產品，im174可以很好地兼容非西門子的第三方驅動器（因?yàn)?，西門子伺服驅動器的價格太昂貴了）。但是，需要特別提醒注意的是，伺服驅動器參數中每伏電壓所對應的電機轉數要設置準確，否則，將會造成跟隨誤差報警錯誤，在軸的硬件組態里，電機的最高轉速是與10v電壓對應的。im174中剩余的最后一個通道，連接編碼器，作為工藝數字軸，用來作為送料裝置手臂的高度計數檢測。兩塊im174的工藝對象組態如圖3所示。

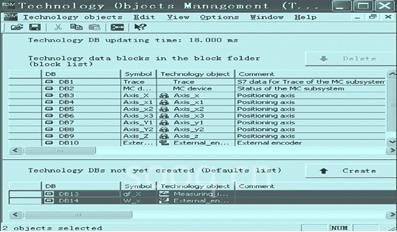

圖3  im174的工藝對象組態

[DividePage:NextPage]

   　 由于一個定位軸至少要有2個極限開關與一個原點開關，7個軸需要有21個數字輸入量才能滿足， im174自身所帶的i/o點有限，于是通過et200擴展增加了2塊高速輸入數字量模板，et200模塊是連在dp（drive）總線模式下。整個系統的硬件組態，如圖4所示。

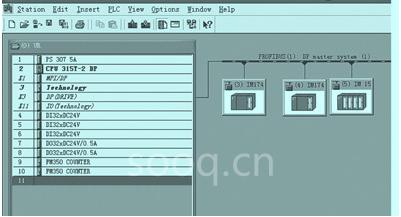

圖4  系統的硬件組態

 　   4.2 控制系統的難點及解決方案

  　  (1) 本系統的第一個技術要點就是兩組孔群之間的距離要準確；第二個技術要點是孔群內的孔距要關于工件中心線對稱；第三個技術要點是軸的有關參數要調整合適。

   　 (2) 孔群之間的距離是由不間斷地送料來保證的，多次送料的累積誤差要小于規定值。h型鋼三個面上的孔以及孔群之間送料距離，經過上位機軟件處理后，形成4個數組。上位機通過mpi電纜，將數組傳送到simatic t-cpu指定的相對應的db塊里。在plc編程時，要用4個指針與4個db塊的數組，有嚴格的一一對應關系。要考慮到觸發指針增減的信號，要有唯一性與穩定性，否則送料步進與3個面的鉆孔定位值會發生紊亂。

    　(3) 由于工件是毛胚件，如是人工焊接而成，則可能造成變形較大。為了保證孔群嚴格關于腹板中心線對稱，必須要對工件的外形尺寸進行實時檢測。然后，再將實時值與理論值比較，得出偏差數值，將其補償在相應各軸的定位值里。

    　(4) 調整好軸的參數：進入technology objects management界面，按照提示一步一步地往下進行。還可以將simatic t-cpu處于stop狀態下，將plc的控制權交給technology objects management工具軟件，非常方便地對軸進行調試、監控。同時要調整好伺服驅動器的增益等參數，否則系統也會報警。

    　4.3 simatic t-cpu應用經驗

  　  項目基于西門子運動控制技術平臺。比較上一代的某品牌平臺，西門子運動控制專用simatic t-cpu在項目研發中展示出優秀的專業化技術集成能力。

   　 (1) 通過此項目的設計與調試，對西門子simatic t-cpu有了更深刻地了解：simatic t-cpu 和simotion產品有許多相同之處，都是采用simotion　kernel軟件內核。simatic t-cpu 通過集成在step7 環境下的工藝軟件包來配置和編程。就編程而言，會使用s7-300編程的，就會使用simatic t-cpu編程。同時，用戶省略了許多開發軟件授權方面的約束。

 　   (2) simatic t-cpu編程語言采用工程師所熟悉的s7-300 plc的編程語言，例如：梯形圖lad；stl；fbd；s7-scl；cfc；sfc；s7-graph。

  　  (3) simatic t-cpu的dp (drive) 采用等時同步方式與im174相連，采用總線的方式，連接伺服驅動器，組成分布式的運動控制系統，使定位控制更可靠與精確。im174可以很好的兼容第三方的伺服驅動器，為使用第三方的驅動器,  搭建了一個人性化的運動控制系統開發平臺。

    　(4) simatic t-cpu屬于運動控制專用s7-300 cpu。所有運動控制工藝所需要的功能，都在step 7編程庫中可以找到，非常容易實現編程調試工作。對工程師運動控制的背景知識要求不高，非常人性化。

   　 (5) 結構化的s7-300 plc編制程序模式，使程序結構清晰，可讀性好，現場調試方便；

   　 (6) 所有s7-300 plc程序的功能塊、特殊功能塊、數據塊, 都可以繼續使用，方便用戶成熟s7-300 plc程序的延續使用。

  　  (7) 3個主軸的旋轉是由西門子mm440變頻器驅動的。如果再增加一塊im174，變頻器增加dp通訊板的話，就可以采用dp(drive)總線通訊方式控制主軸，這樣主軸的響應性會更好些，可靠性更高些。

5  結束語

    　自2007年1月份投入使用后，歷時7個月的設備運行，控制系統表現出了良好的穩定性。特別是定位的精度與可靠性提升很多。比較原先實用的某plc，定位方案采用的定位模塊模塊沒有位置反饋接口，開環位置控制，伺服驅動器為脈沖型，很容易受到外界干擾而引起定位不準。上位機軟件與simatic
t-cpu通訊非常穩定，監控畫面沒有出現死機的現象。prodave軟件與vb6.0結合起來，加之mpi電纜，使通訊可靠性大為增加，速度也非?？?。

　　總之，本控制系統穩定可靠，使機床的控制水平上了一個新臺階，受到了用戶的好評。
