一、概述
圓錐式破碎機主要用在路橋建設中的石子的破碎，主要是大橋以及鐵路上的主要破碎產，也是其它破碎機無法比擬的。
圓錐破碎機是近幾年才生產的采用破碎技術而產設計的一種先進碎石設備。該記得大功率、大破碎比、高生產率是其它類型的破碎機無法比擬的。因?yàn)樵摍C(jī)實現一種新概念破碎，即液壓式破碎。該機的誕生標志我國的破碎機技術又向前邁了一步。該機和傳統的圓錐破碎機的設計結構以及設計理念上明顯的區別，它是集中了其它類型的圓錐破碎機的優點。該機的使用范圍比較廣泛;
南大傲拓科技有限公司采用NA200系列PLC，為浙江金華某圓錐式破碎機生產廠家科學合理的開發了一套專用控制系統，在礦山機械應用中取得良好應用效果。
二、 工藝簡述
1) 開機前：
A. 檢查主機破碎腔內是否有石塊及雜物存在，如有即排除;
B. 榆稀油站油溫，若低于20度時，必須加熱到20度以上;
C. 檢查主機開口是否在運轉范圍內，若未在及時調整;
D. 檢查頂部軸承自動供油桶內是否有足夠滑油脂，若缺補齊。
2)轉動中：

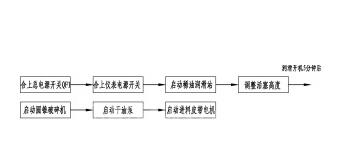

A.經檢查無異常情況后，方可進入啟動程序：
說明:停車程序與啟動程序剛好相反進行。
B.操作人員要隨時觀察主機在運轉中的電流變化、活塞高度、稀油潤滑站的回油溫度、油箱溫度、壓力變化等。一般情況下主機電流不要超過400A;
C.嚴禁鐵塊及不易破碎物進入破碎腔內;
D.稀油站的油箱溫度最高不得超過55度;如達到55度時，必須停主機;
E.稀油的出口壓力最低不得少于0.1MPa;
F.隨時檢查排料粒徑大小，決定調整開口尺寸;
3)停機后：
認真填寫本班運轉、交班記錄及檢修記錄;

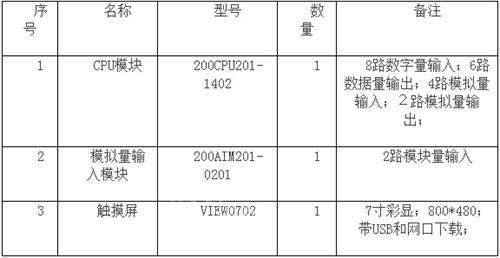

三、 硬件配置
四、 軟件設計
系統軟件包括兩部分：PLC程序和觸摸屏程序。
PLC程序?qū)^(guò)程量實時采集與控制;按照工藝生產要求，完成生產過程。
觸摸屏程序主要包括工作界面、歷史記錄、參數設定、報警查詢、關于我們。
工藝界面包括：工藝流程顯示，過程控制位移的實時曲線以及設定位置與目標位置實時顯示;
歷史記錄包括位移控制的歷史記錄;
參數設定包括系統中位移控制的設定;
報警查詢界面實時顯示當時系統故障信息;
關于我們是生產設備公司的聯系方式與簡介。

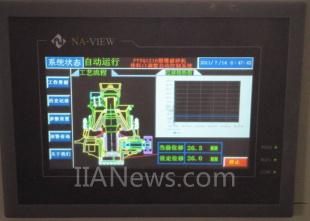

現場運行主界面

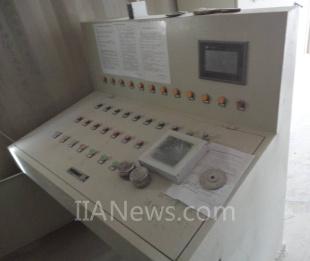

現場控制箱
五、 小結
本文闡述了南大傲拓NA200系列PLC在圓錐式破碎機中的應用，詳細描述了圓錐式破碎機系統的組成及工藝原理，并給出了PLC的I/O接口配置及其軟件設計說明。經過現場用戶的使用，該系統不但滿足了工藝要求，更提高了設備的可靠性，提升了客戶設備的工作效率，并得到用戶的好評。
南大傲拓科技江蘇有限公司是工業自動化領域的高新技術企業，致力于自主研發生產性能可靠、品質精良、技術先進的前沿工控產品。其主要產品PLC、人機界面、變頻器，可為各行各業的客戶提供全面的解決方案，公司希望能與更多的客戶合作，開發出更多具有自主產權的創新型產品。
