內容摘要：近年來，節能降耗在各行各業中得到了共識，煉鋼廠是整個煉鋼系統的重要分廠，所需能耗占總成本較大比例。隨著電力電子技術的飛速發展，變頻技術已經日趨成熟，由于其良好的節能效果，高壓變頻裝置已經廣泛的應用于冶煉行業的各個場合。本文重點介紹了我廠使用的HIVERT-Y06/173高壓變頻調速系統在轉爐二次除塵風機上的應用情況。分享對變頻裝置可靠性、節能效果、使用的一些經驗。
關鍵詞：轉爐 除塵風機 變頻器 節能
一、引言
建設資源節約型、環境友好型企業，是我國和諧社會建設進程中必須堅持的一項基本國策。特別是近期國家提出的負能煉鋼技術，這就要求企業千方面計把能耗降低，高壓變頻器技術全面推廣對鋼鐵行業清潔生產意義重大。除塵風機作為轉爐的主要輔助設備之一，未加裝變頻器時采用定速運行，風量只能由出口調節風門來控制，節流損失大、管損嚴重、系統效率低，造成了能源浪費。
二、項目簡介
某鋼鐵公司決定對兩座60噸轉爐安裝二次除塵設施，配套650000m3除塵系統，原系統在設計時設計了傳統的液力偶合器調速系統方案，應以節能降耗作為目標，最終采用高壓變頻調速系統替換了液力偶合器調速系統，加裝了北京合康億盛變頻科技股份有限公司生產的高壓變頻調速系統。以下對加裝高壓變頻調速系統實際使用、調試中的一些情況進行分析。
三、設備簡介
北京合康億盛變頻科技股份有限公司生產的HIVERT-Y06/173高壓變頻調速系統有如下特點：
1. 采用單元串聯技術，諧波含量輸入、輸出諧波含量低，優于國家標準，輸入功率因數達0.96。無需安裝濾波器和功率因數補償裝置，可直接驅動普通電機;
2. 功率單元與控制系統光纖通訊，強弱電之間完全隔離，提高了系統抗干擾能力;
3.系統控制電源采用220VAC和高壓主電源降壓隔離后雙路供電，供電系統與直接在線熱備份，系統運行更可靠、操作更簡便。
4. 內置I/O接口板與用戶信號連接，無需PLC和工控機，避免了由于溫度過高導致工控機硬盤損壞而使系統癱瘓，特別適合煉鋼廠高溫、灰塵大等惡劣條件;
5. 采用一體化設計，現場接線簡單;

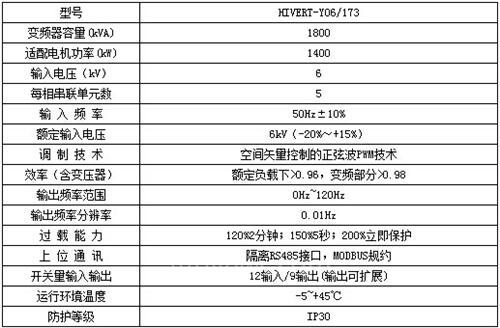

四、主要技術性能指標
[DividePage:NextPage]
五、系統實施方案

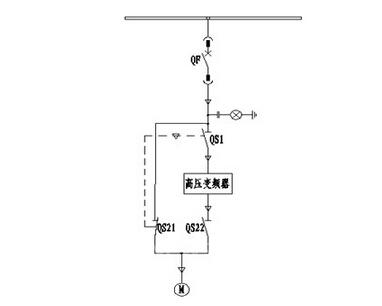

圖1 一次回路圖
系統配備手動旁路柜中，共有3個高壓隔離開關，為了確保不向變頻器輸出端反送電，QS21與QS22采用一個雙刀雙擲隔離開關，實現自然機械互鎖。當QS1、QS22閉合，QS21斷開時，電機變頻運行;當QS1、QS22斷開，QS21閉合時，電機工頻運行，此時變頻器從高壓中隔離出來，便于檢修、維護和調試。
旁路柜必須與上級高壓斷路器QF連鎖，旁路柜隔離開關未合到位時，不允許QF合閘，QF合閘時，絕對不允許操作隔離開關，以防止出現拉弧現象，確保操作人員和設備的安全。
合閘閉鎖：將變頻器“合閘允許”信號與旁路柜“工頻投入”信號并聯后，串聯于高壓開關合閘回路。在變頻投入狀態下，變頻器故障或不就緒時，上級高壓開關(斷路器QF)合閘不允許;旁路投入狀態時，合閘閉鎖無效。
故障分閘：將變頻器“高壓分?jǐn)唷毙盘柵c旁路柜“變頻投入”信號串聯后，并聯于高壓開關分閘回路。在變頻投入狀態下，當變頻器出現故障時，分?jǐn)嘧冾l器高壓輸入;旁路投入狀態下，變頻器故障分閘無效。
六、運行情況及節能統計
變頻調速系統是國家推廣的十大節能工程之一，對于異步電動機而言，它的轉速n與電源頻率f，轉差濾s，電機極對數p有關，n=60f(1-s)/p，由流體力學理論可知，流體流量與轉速的一次方成正比，其轉矩與二次方成正比，其功率與三次方成正比，轉速降低時，電機的能耗將以三次方的速率下降，然而從一般調節風量的方法來看，是通過改變擋板的開度來實現的，但是在此情況下電機仍然全速運行，于是有很大一部分能力被損耗在擋板上。
變頻裝置是通過改變電源頻率f來調節電動機轉速的，可以看出n與f的線性關系，轉速調節范圍寬，因此裝置所帶的風機都使擋板全開的，且隨煉鋼工藝中不同時段所需的風量大小都不一樣，裝置節約的能量就是浪費在擋板上的這一部分能量。
以下為加裝變頻調速裝置前后的運行參數：
年節電量統計：
1、直接經濟效益
根據除塵風機實際運行情況，參照風機的額定值統計，使用變頻器后，少消耗功率800KW/小時,我廠實際節電如下：
全年節電(按10個月統計)：
800kW x10月x30天x24小時x0.55元=316.8萬元。
2、間接經濟效益
(1)工頻啟動時，電機承受6-8倍的沖擊電流，而采用變頻啟動后，電動機由于軟啟動，啟動電流小，啟動過程平穩，對電網或電機沒有沖擊，對風機也不產生大的啟動轉矩沖擊，可延長設備使用壽命，降低維修費用，減少維修改造量。
(2)采用變頻運行后，由于電機軸功率下降，除塵風機轉速降低，減輕了機械振動和噪聲，可延長設備使用壽命，改善了勞動環境;
七、結束語
實踐證明，風機采用變頻器調速后，取得了顯著的節電效果，是一種理想的調速控制方式，并且機械的轉速降低后，機械的磨損減少，使用壽命延長，同時設備運行可靠性提高，延長了設備檢修周期，減少了維護量及維修費用，直接和間接經濟效益都很可觀。公司看到高壓變頻器調速的前景，正擬對轉爐一次除塵進行改造，為響應國家環保、節約型社會而謀略。
（轉載）
