山西忻州神達望田煤業有限公司隸屬山西忻州神達能源投資有限公司，井田面積7.9584km2，是一座建設規模為120萬噸/年的大型煤礦企業。該公司水泵供水系統原為工頻直接啟動，通過調節閥門開度調節流量來滿足供水壓力要求，該方式能耗較高，隨著管網用水量的不斷變化，電磁閥頻繁動作，管網壓力波動較大，制約了用水設備的正常運轉。系統設備故障率高，影響設備壽命，維護成本增加，嚴重地影響著公司的經濟效益。

　　現應用北京合康億盛變頻科技股份有限公司所研制的BPJ1-90/660礦用隔爆兼本質安全型交流變頻器對該變流量恒壓供水系統進行改造。

　　1、水泵恒壓供水系統的存在的主要問題

　　由水泵工作原理可知：水泵流量與水泵(電機)轉速成正比，水泵揚程與水泵(電機)轉速平方成正比，水泵軸功率等于流量與揚程乘積，故水泵軸功率與水泵轉速三次方成正比(既水泵軸功率與供電頻率三次方成正比)。

　　上述原理可知改變水泵轉速就可改變水泵功率。

　　流量基本公式：

　　Q∝N H∝N2 P=Q*H∝N3

　　以上：

　　Q——代表流量，

　　N——代表轉速，

　　H——代表揚程，

　　P——代表軸功率。

　　因此，神達望田煤業水泵恒壓供水系統中，由于水泵的機械特性為平方轉矩特性，在節流調節過程中，水泵固有特性不變、僅僅靠關小閥門的開度，人為地增加管路的阻力，由此增大管路系統的損失，不利于水泵的節能運行。

　　同時，水泵一般是按供水系統設計時最大工況需求來考慮，很多電機拖動設備都存在較大裕量，而用水系統實際使用中有很多時間不一定能達到用水最大量，工作效率低，電能耗量大，啟動電流大，工作噪聲大等難題，不斷影響企業經濟效益。

　　2、合康礦用變頻器在變流量恒壓供水系統上的解決方案設計

　　交流電機的調速方式有多種，變頻調速是高效的最佳調速方案，它可以實現，水泵的無級調速，采用變頻器，通過改變水泵轉速，從而改變水泵流量以適應生產工藝的需要，這種調節方式稱為水泵的調速控制。為了有效提高神達望田煤業供水系統的節能效率，并可方便地組成閉環控制系統、實現恒壓控制，進而以調速控制方式實現運行的能耗最省，綜合效益最高。控制系統框圖如圖1所示。

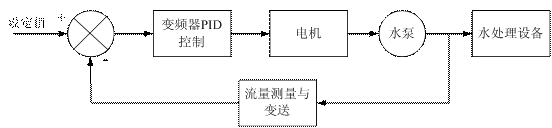

　　圖1 水泵調速控制系統框圖

　　在為神達望田煤業設置的個性化變頻器變流量恒壓供水系統設計方案中，變頻器是整個變頻供水系統核心部分。同時，水泵電機作為輸出環節，轉速由變頻器控制，實現變流量恒壓控制。壓力傳感器檢測管網出水壓力，把信號傳給PID控制器，變頻器接受PID控制器信號，調節變頻器輸出頻率來控制水泵轉速，實現了一個閉環控制系統。變頻器本身具有PID調節功能，可以不選用外置PID控制器，系統運行平穩。為了符合其實際應用工況的需要，在設計方案中，礦用變頻器具有多種控制方式供用戶選擇：本地控制、遠程控制、上位控制?？煞奖愕慕尤爰锌刂葡到y(tǒng)。變頻器在變流量恒壓供水系統上的應用的系統應用方案如圖2所示。

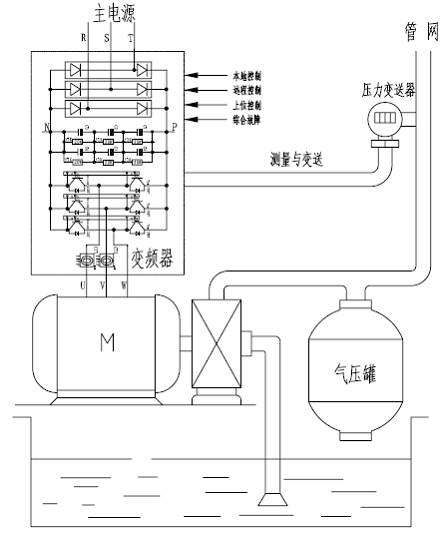

　　圖2變頻器在變流量恒壓供水系統上的應用方案

　　3、 神達望田煤業恒壓供水系統變頻改造實際運行情況

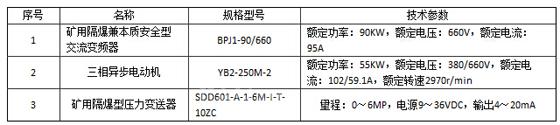

　　山西忻州神達望田煤業公司恒壓供水系統各主要設備規格如下表：

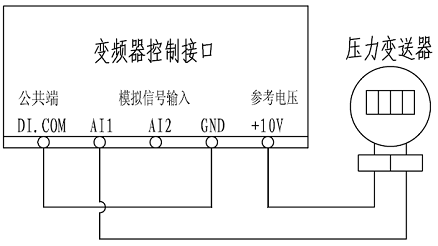

　　礦用隔爆型壓力變送器與變頻器接線原理圖如圖3所示。壓力變送器輸出端分別接在變頻器+10V和AI1端子上，將變頻器和GND端子短接。

　　圖3 礦用隔爆型壓力變送器信號反饋原理圖

　　選擇變頻器模擬信號輸入AI1作為壓力信號輸入端口。變頻器控制板上AI1的跳線方式采用電壓型，參考電壓為10V，對應壓力信號6MP?，F(xiàn)場運行要求壓力為2MP。因此在輸出壓力為2MP時，變頻器PID給定信號設定為R=3.3V。啟動變頻器后，變頻器運行頻率為48.3Hz,管網壓力為2MP。

　　4、結論

　　綜合來看，使用合康變頻研制的BPJ1-90/660礦用隔爆兼本質安全型交流變頻器，在設備的整體運行過程中，具有如下優勢：

　　節能效果明顯，可根據負載變化隨時調整輸出電壓和輸出頻率，調節電機轉速和轉矩，節電20%-40%，實現綠色用電。

　　占地面積小，投入少，效率高。配置靈活，自動化程度高，功能齊全，設備運轉靈活可靠。

　　運行合理，實現運轉設備的軟啟動，軟停車。啟動電流小，啟動速度平穩，啟動時間可調，對電網沖擊小，可以消除水錘效應，電機軸上平均扭矩和磨損減小，減少了維修量和維修費用，水泵壽命大大提高。

　　通信控制，可以實現自動控制，無人值守，節約了人力物力。

　　同時，通過礦用隔爆兼本質安全型交流變頻器在變流量恒壓供水系統上的應用，完全改善了山西忻州神達望田煤業公司工藝條件,使管網壓力保持恒定，系統工作狀態平緩穩定，降低設備故障率，延長設備使用壽命，減少了對電網的沖擊，獲得了較高的綜合經濟效益。

　　參考文獻：

　　[1]喬如瑞.抽放水自動監測系統在抽水試驗中的應用[J].地下水,2010(4)：80～82

　　[2]林延平,張順琪,白香芝.利用變頻調速使風機、水泵節能[J].防爆電機.2005(3)：39～40

　　[3]張燕賓.小孫學變頻[M]. 北京：中國電力出版社,2011.1：241～242

　　[4]林坤，張世偉，苗英俊，高文卓，王彥海.變頻恒壓供水系統理論分析及方案設計.艦船防化.2010(6):13～18
