一、項目背景

　　?；郀t礦渣(簡稱礦渣)是高爐冶煉生鐵時排出的工業廢料，有較高的物理化學活性及潛在的水硬性，在我國的建材行業被廣泛地作為水泥的混合材料使用。

　　以前通過將礦渣、熟料、石膏等按照一定的配比進行粉磨生產水泥，但是由于礦渣的易磨性較差，在混合粉磨時不能充分的磨細，導致其性能得不到充分發揮。

　　此礦渣研磨超細粉生產線，通過立式磨機單獨將礦渣研磨成一定細度細粉，之后再按一定的配比添加到水泥中，使其活性得到充分的發揮。

　　杭州盈控負責其自動化控制系統的集成及編程調試，系統投運后大大提高了整個生產工段的運轉率，特別是對立磨及液壓潤滑系統的良好控制，以其高可靠性、

　　高安全性、維護簡單方便等特點得到了用戶的一致好評 。

　　二、工藝描述

　　礦渣粉磨生產線的生產工藝可以分為三部分：

　　(一)烘干系統：產生熱風，并將熱風送入磨機系統，來去除磨內礦渣的水分;

　　(二)磨機系統：主要對礦渣進行研磨，使其達到一定的細度，并將本成品輸送到成品庫;

　　(三)成品存儲及裝車系統。

　　三、項目配置

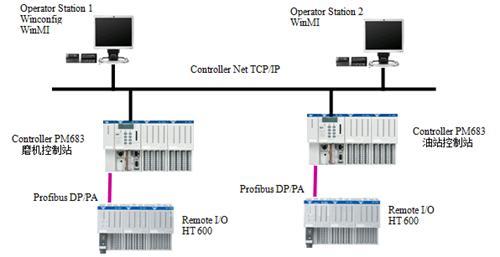

　　本項目采用杭州盈控HT 600自動化控制系統， 配置拓撲圖如下：

　　四、控制要求及解決方案

　　礦渣粉磨系統最主要的控制基本集中在主機設備磨機上。

　　其中磨機的控制主要有：

　　(一)液壓及潤滑系統控制;

　　(二)磨機保護控制。

　　1、工藝流程圖如下：

　　2、主要控制：

　　(1)液壓系統控制

　　液壓系統是本控制系統中最復雜也是最重要的一個控制環節，通過控制液壓油站的油泵電機及一組電磁閥，實現對磨機磨輥的抬輥，降輥，加壓生產等操作.

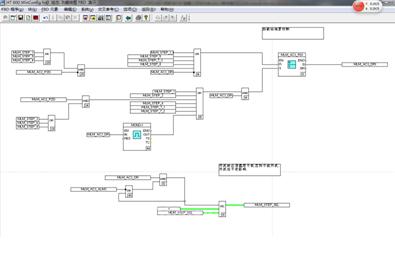

　　部分液壓站控制的程序段請見下圖：

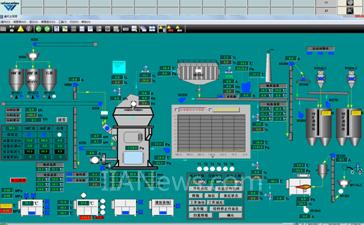

　　液壓系統操作界面如下：

　　(2)磨機保護控制

　　磨機系統的保護對安全生產至關緊要，磨機為10KV高壓設備(攻率為2500KW)，磨體總重量超過300噸，如保護不完善則造成的損失不可估量。

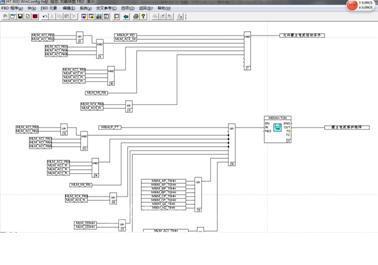

　　磨機保護的部分程序段請見下圖：
