一、概述

　　維控LEVI705C觸摸屏是一種新型的人機界面，它采用TFT的LCD顯示器，具有亮度高，可視角度大的優點。LEVI705C簡單易用、性能可靠、運行穩定，在工業控制和工業生產領域獲得廣泛應用。

　　維控公司為LEVI705C開發的組態開發工具，采用一目了然的界面布局，使用簡單，擁有大量制作精美的矢量圖庫和位圖圖庫，使得開發者能夠在短時間內制作出精美震撼的人機畫面。

　　礦山一般分布在比較偏遠、交通不便的地方，礦山的應用環境比較惡劣，需要選礦機的控制系統性能穩定、安全可靠，且自我防護功能強，能夠適應和勝任惡劣環境中的工作，維控人機界面在選礦系統的成功應用，說明了維控公司開發的LEVI系列HMI已經具備這些能力。

　　二、行業背景

　　這種智能選礦系統要求能夠從磁鐵碎石(原始礦石)中選擇磁鐵含量比較大的礦石(粗框)，然后又能夠粗礦種按照同樣的原理選出精礦。而高品位的精礦價格遠遠高于粗礦，這是智能選礦系統的市場價值所在。

　　而該系統的智能就體現在能夠通過LEVI705C根據具體的礦石改變選礦系統的運行參數，從而能夠適應各種磁鐵礦的選礦要求，提高精礦的出產量，同時降低消耗成本。

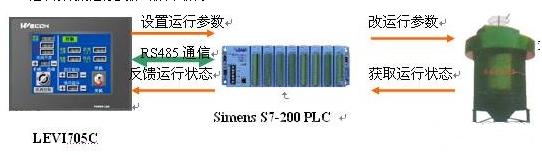

　　該智能選礦系統采用了Siemens S7-200做為控制器，而LEVI705C則用于監視PLC的狀態，并將PLC的選礦參數以圖形的方式顯示出來，同時可以允許操作者根據實際情況改變智能

　　選礦系統的運行參數。如下圖所示：

圖[1]

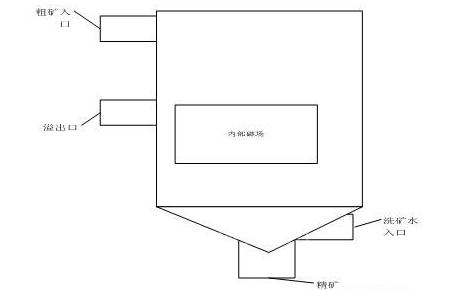

　　這種選礦機的基本工作原理如下圖：

圖[2]選礦機工作原理圖

　　三、功能描述

　　選礦系統的開機關機控制

　　對內部選礦磁場的控制

　　對磁場電流強度的控制

　　對精礦出口閥門大小的控制

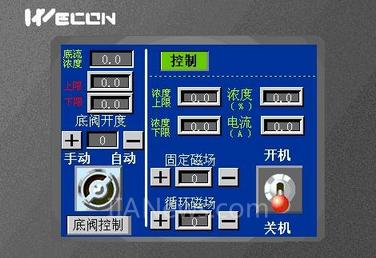

圖[3] 智能選礦系統的主控畫面

　　是否啟動淘洗功能、還是精選功能

　　是采取PID控制還是采取尋優控制

　　一個淘洗循環周期的設定

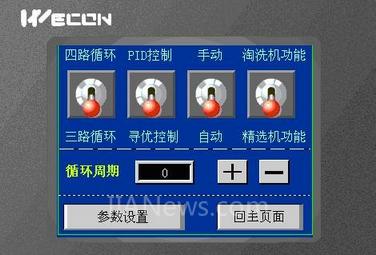

圖[4] 淘洗、精選功能控制畫面

　　尋優控制參數的設置

　　PID控制參數的設置

　　磁場強度控制

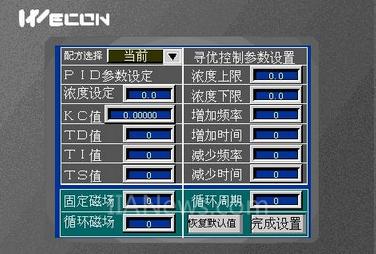

圖[5] 控制參數的設置畫面

　　底閥的出口控制系統

　　底閥報警信息

　　底閥淘洗液的濃度設置

　　底閥狀態控制

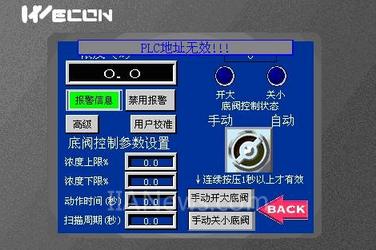

圖[6] 底閥控制控制畫面
