如何察看機器人當前的位置信息?機器人的當前位置信息表示的是機器人在空間上的位置和姿態。當前位置信息有兩種顯示方式：基于關節坐標值的顯示和基于直角坐標值的顯示。

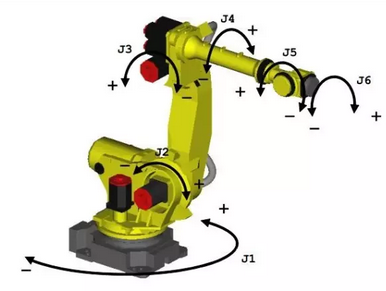

　　關節坐標值

　　基于關節坐標值的顯示：通過各軸相對于基座側的軸的旋轉角來顯示當前位置。

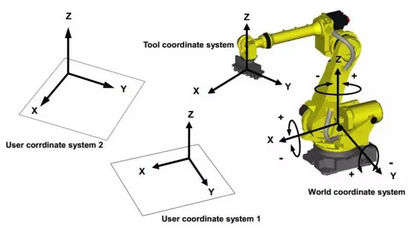

　　直角坐標值

　　基于直角坐標值的顯示：為了確定工具的位置和姿勢，使用機器人手腕中所定義的工具坐標系和設定于空間的直角坐標系來顯示當前位置信息。

　　此處以R-2000iB/165F為例，如何才能顯示機器人的當前位置呢?

　　步驟1：按下【MENU】(菜單)鍵，顯示畫面菜單。

　　步驟2：選擇“0 —— NEXT —— ”，選擇后續菜單的“ 5 4D GRAPHICS ”。

　　步驟3：按下F1【類型】，選擇“ 2 Position Display ”。顯示當前位置界面。

　　注：按下POSN(位置顯示)鍵也可以顯示當前位置界面。

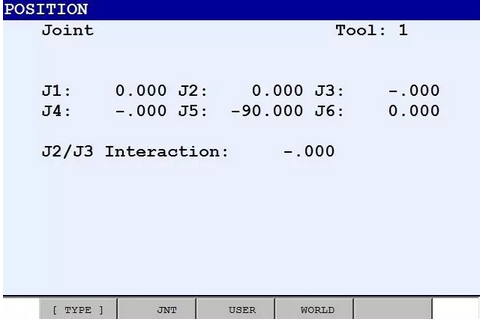

　?、?要顯示關節坐標值，按下F2 “JNT(關節坐標)”。

　　② 要顯示用戶坐標值，按下F3 “USER(用戶坐標)”。

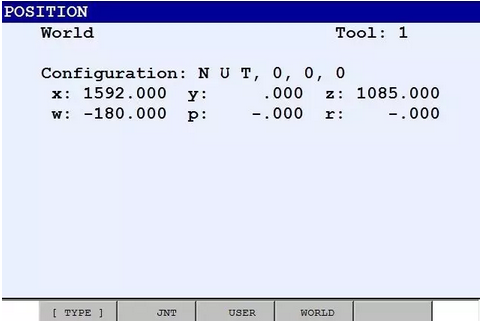

　?、?要顯示世界坐標值，按下F4 “WORLD(世界坐標)”。
