一、控制方案：

　　擠出成型工藝是聚合物加工領域中生產品種最多、變化最多、生產率高、適應性強、用途廣泛、產量所占比重最大的成型加工方法。擠出成型是使高聚物的熔體(或粘性流體)在擠出機螺桿的擠壓作用下通過一定形狀的口模成型，制品為具有恒定斷面形狀的連續型材。擠出成型工藝適合于所有的高分子材料。幾乎能成型所有的熱塑性塑料，也可用于熱固性塑料，但僅限于酚醛等少數幾種熱固性塑料。塑料擠出的制品有管材、板材、棒材、片材、薄膜、單 絲、線纜包覆層、各種異型材以及塑料與其它材料的復合物等。

　　隨著擠出工藝對擠出機性能要求的提高和驅動技術的進步 ， 擠出機的驅動系統發生了許 多變化， 傳統 的交流 電機定速驅動、 整流子 電機變速驅動及交流電機齒輪箱有級變速驅動在國內外現代擠出機中已被淘汰， 取而代之的是直流電機無級變速驅動。直流電機在低 速時具有 良好的扭矩性能 ， 調速范圍廣。國內直流電機在歐陸(直流調速器)技術的支持下 已達到國際一流水平， 已在各種冷喂料擠出機上得到廣泛應用。

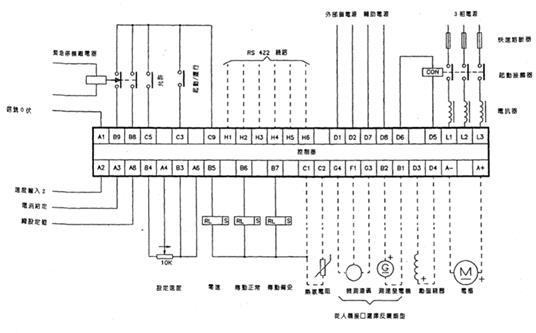

　　591電氣原理圖

　　建議在直流調速的進線側加裝電抗器，因?yàn)殡S著電力電子技術的廣泛應用與發展，供電系統中增加了大量的非線性負載，如低壓小容量家用電器和高壓大容量的工業用交、直流變換裝置，特別是靜止變流器的采用，由于它是以開關方式工作的，會引起電網電流、電壓波形發生畸變，電抗器可以起到抑制適量諧波，減少電流電壓沖擊，保護直流調速器內部的功率開關器件，延遲使用壽命。

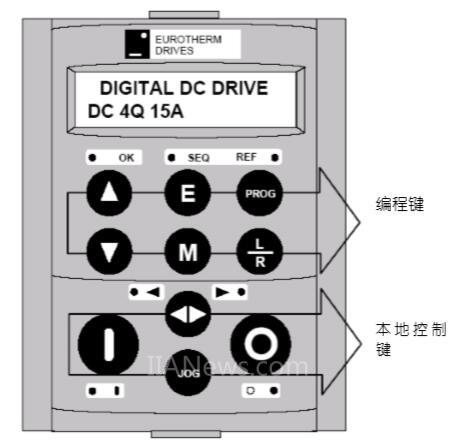

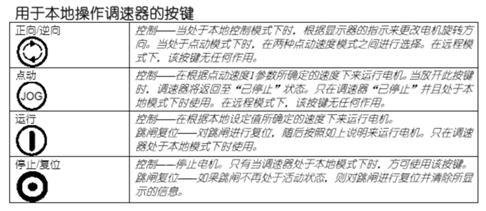

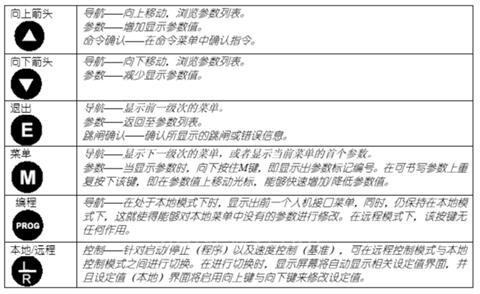

　　二、操作面板介紹

　　三、參數設定

　　需要更具直流電機上的銘牌進行參數進行設定，部分參數設定：

　　1、電樞電壓

　　2、電樞電流

　　3、勵磁電流

　　4、勵磁控制方式

　　5、選擇則反饋方式(可以選擇速度反饋/電樞電壓反饋/編碼器反饋，速度反饋需要在直流電機上加速度發電機，編碼器反饋需要在直流電機上加編碼器，還是在直流調速器上加編碼器反饋板)根據需要設定

　　快速參數設定(僅供參考)

　　開機后按M鍵出現DIAGNOSTIS后按向下鍵找到SET UP PARAMETERS(設定參數)，按M鍵進入菜單，按向下鍵找到FIELD CONTROL(勵磁控制)，按M鍵進入，找到 MODE(勵磁控制方式)，按M鍵進入菜單，把VOLTAGE CONTROL(電壓控制)改成CURRENT CONTROL(電流控制)，按兩次E鍵退出;按向下鍵找到SPEED LOOP(速度環)，按M鍵進入，按向下鍵找到SPEED FBK SELECT(速度反饋選擇)，按M鍵進入菜單，按向上或向下鍵選擇ARM VOLTS(電樞電壓反饋)、ANALOG TACH(測速反饋)或ENCODER(編碼反饋)，選擇反饋方式是根據所選的配件板及實際電機使用的反饋方式;按E鍵退出。

　　參數保存：按M鍵直到出現DIAGNOSTS(診斷)后，按向上的鍵找到PARAMETER SAVE，按M進入，然后按向上的鍵，參數自動保存。按E鍵一直退到底。

　　*自動調節步驟：為電機做一次自動調節，夾緊電機的軸，然后在CURRENT LOOP(電流環)中，找到AUTOTUNE菜單，將OFF改為ON，然后在10秒內啟動調速器，調速器的RUN燈將閃爍，在這個過程中請不要給停止，完成自動調節后調速器會自動釋放接觸器線圈，然后保存參數。接好電機的勵磁，啟動調速器。

　　部分報警參數說明：

　　速度反饋報警 (SPEED FBK ALARM)

　　編碼器報警(ENCODER ALARM

　　勵磁故障(FIELD FALL)

　　故障停止跳閘(STALL TRIP)

　　跳閘復位(TRIP RESET)

　　散熱片跳閘(HEATSINK TRIP) 調速器散熱片溫度太高，外部加冷卻風扇強制降溫，這種 故障一般發生在夏季。

　　過電壓(OVER VOLTS) 電機電樞電壓超過額定電壓的 120%

　　溫度傳感器(THERMISTOR) 電機溫度太高，有些時候是電機溫度高，有些時候是直流電機的熱敏電阻損壞，需要相關專業技術員進行檢查，臨時處理方法：可以把TH+.TH-,短接，但是不建議這樣使用，容易使直流電機因?yàn)檫^(guò)熱而損壞。

　　總結：

　　現在市場上有很多標稱自己的直流調速器是歐陸的直流調速，或者也成為直流調速器，外觀和歐陸的直流調速器差不多多，價格從4000--7000不等，但是這樣的用不住，容易壞，控制精度不高，不能達到正規歐陸直流調速的控制水平，大家不要圖便宜，建議大家去正規的代理商或者廠家去買!

　　歐陸直流調速器的功能還有很多，因?yàn)楣ぷ鞯木窒扌?，我只使用了其中的一小部分，例如歐陸直流調速器，支持485通訊，但是需要加裝通訊卡，還是就是轉矩控制，都很不錯，在這里就不在過多的敘述了!

　　參考文獻：

　　歐陸直流調速器說明書
