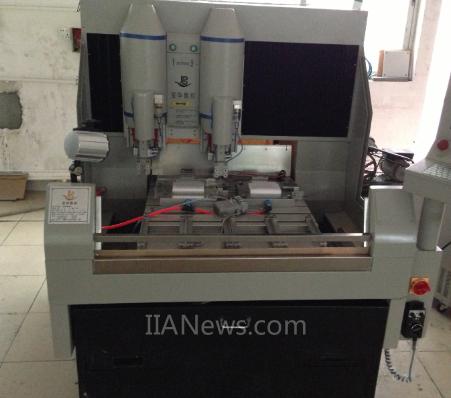

一、精雕機概述

　　精雕機是數控機床的一種，又稱雕刻機;精雕機可對玻璃、金屬或非金屬板材、管材進行切割打孔，特別適合不銹鋼板、鐵板、硅片、陶瓷片、鈦合金、環氧、A3鋼、金剛石等材料的切割加工。該設備運行穩定可靠、加工質量好、效率高、操作簡單維護方便。

　　二、精雕機設備工藝要求

　　1、速度波動小，速度范圍0~100000轉;

　　2、低速力矩達，可以保證低速度切削;

　　3、加減速時間短;

　　4、適應精雕機加工環境。

　　三.HD700精雕機專用變頻方案

　　HD700矢量型通用變頻器是七喜智能研發生產的通用型變頻器，采用雙CPU控制，實現了易用性和功能適應性的完美結合，具有優異的電機控制性能。精雕機專用變頻器根據精雕工藝要求和現場環境在HD700基礎上更改而來，滿足精雕機各種工藝需求，操作簡便、穩定可靠。

　　3.1專用方案特點：

　　(1)速度范圍廣、轉速精度高;

　　(2)全程力矩大，過載能力強;

　　(3)專為精雕機定制菜單，操作簡單，穩定可靠;

　　(4)外殼選用特殊材料，抗腐蝕性強;

　　(5)電路板特殊三防工藝處理，使用壽命長;

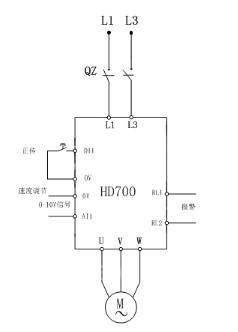

　　3.2 HD700在精雕機上應用的電路圖

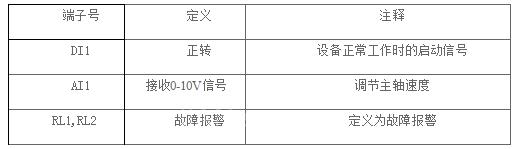

　　3.3 HD700在精雕機上的控制端子定義表

　　3.4 HD700在精雕機上的參數設置

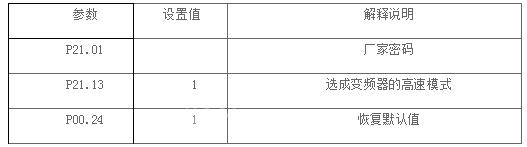

　　設置為高速模式參數設置：

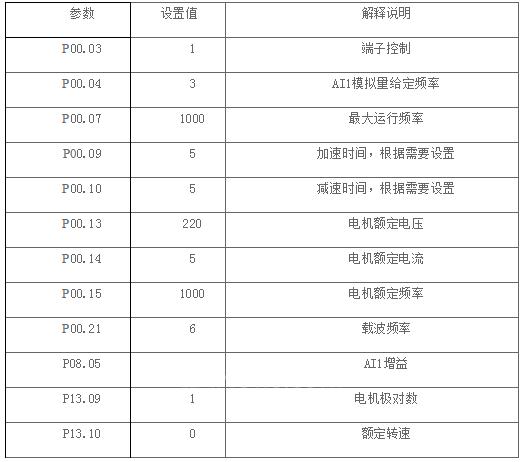

　　基本參數設置：
