1.簡介

　　本章介紹自動碰撞恢復功能Auto Collision Recovery，使閱讀者能迅速掌握其要領。

　　1.1機器人要求

　　要在配制R-30iB控制柜的機器人中使用此功能，需要安裝軟件選項包R510 Auto Collision Recovery。

　　1.2主要功能

　　自動碰撞恢復用來從SRVO-50碰撞檢測錯誤中自動恢復，當碰撞檢測錯誤發生時，機器人停止，正在運行的程序也會暫停。安裝了自動碰撞恢復功能后，它就會自動返回該程序。為了使用自動碰撞恢復功能，必須在機器人上安裝碰撞保護。

　　不恰當?shù)氖褂米詣?dòng)碰撞恢復功能將會損壞機器人、末關節的工具以及在工作臺上的目標，還會使人員受傷。使用SKIP功能，通過安全的恢復過程能夠正確的返回程序。

　　1.3開啟與禁用

　　安裝之后，自動碰撞恢復是默認啟用的。禁用它，可以設置：

　　[HTCOLREC]COL_REC = FALSE。

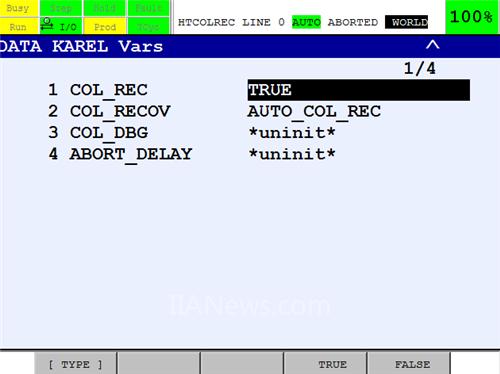

圖1-1 自動碰撞恢復的開啟與禁用

　　2.自動碰撞恢復模式

　　自動碰撞恢復有兩種模式，在兩種模式中FANUC推薦使用高速跳出模式。

　　2.1第一種模式

　　第一種模式是自動碰撞恢復的默認模式。

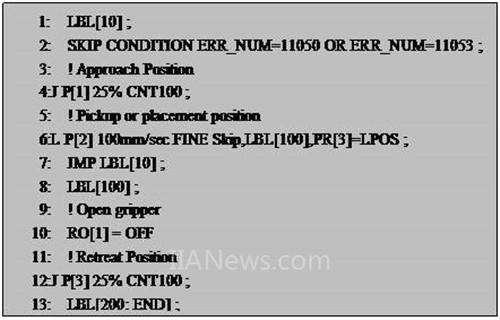

　　下面是一個檢測到碰撞錯誤的程序?qū)嵗３绦蛑?，設置了一個SKIP條件，當“SRVO-50 Quick Stop”或“SRVO-53 Disturbance Excess”發生時此條件觸發。第6行中如果Skip被觸發，記錄當前位置至PR[3]，并執行下一行;如果Skip沒有被觸發，跳轉到LBL[100]。

　　在類似急停的停止錯誤下，程序的執行會在下一行暫停。在后臺運行的自動碰撞恢復，能夠觀測到停止錯誤并嘗試返回程序。當程序執行返回時，用戶必須進行適當?shù)幕謴?fù)程序，如以慢速移動機器人從當前位置到安全位置。

　　如果用戶沒有使用高速跳出指令，自動碰撞恢復將會在機器人停止的地方返回程序。這將很可能會觸發更多的碰撞錯誤。在SKIP功能中認真的對待碰撞錯誤是及其重要的。

　　注意：當用戶碰撞恢復中，如果又出現一個碰撞，碰撞恢復將會進行又一次嘗試。限制發生次數，否則將會損壞機器人、工具及夾具。

　　機器人正在進行碰撞恢復時，可以設置一個DO為ON或者一個數字寄存器為1。為了設置DO或數字寄存器，需要設置以下變量數據，這些變量在名為的程序中被定義：

　　首先，在SELECT菜單中選擇：

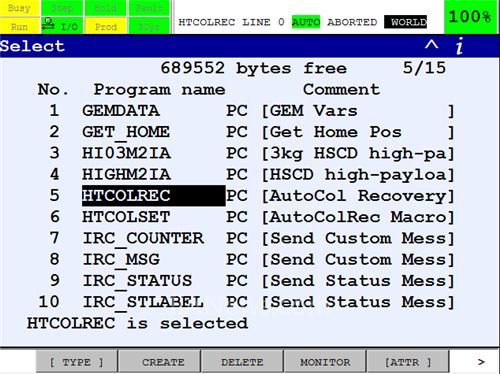

圖2-1 選中

　　其次，在DATA菜單中，選擇KAREL Vars，翻閱直到“Col_recov”變量，將會看到類似以下的菜單：

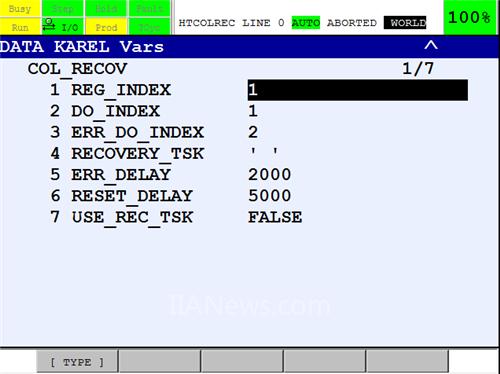

圖2-2 DATA KAREL Vars菜單

　　在圖2-2所示的菜單中：

　　(1)在REG_INDEX中設置預定的寄存器號，該寄存器的值在碰撞恢復中會設成1。確保該值在數字寄存器變量的范圍內;

　　(2)在DO_INDEX中設置預定的DO值，該DO在碰撞恢復中會置ON。確保該值在有效的DO范圍內;

　　(3)在ERR_DO_INDEX中設置一個DO的值，該DO在自動碰撞恢復的未知錯誤中將被打開。

　　設置完這些變量后當碰撞發生時，寄存器將被設置成1，DO會被打開。用戶程序的錯誤處理邏輯必須重設寄存器和(或)DO;HandlingTool軟件不會重設這些寄存器或DO。

　　用戶可以在程序中使用寄存器值或DO狀態，來判斷機器人是否遭遇碰撞，以及適當?shù)倪x擇其他動作?？梢韵胂笥脩魧⒅卦O(shè)寄存器為零和設置DO為OFF。

　　用戶需要調節兩個延遲變量的值：ERR_DELAY和RESET_DELAY(毫秒單位)，取決于周期時間和安全要求。

　　ERR_DELAY是等待的時間，在錯誤發生之后及進行RESET之前。在自動錯誤恢復重置后，觸發碰撞檢測程序返回之前，有進一步的5秒鐘的延遲。隨后的延遲必須等待伺服系統重啟。

　　注意：不能設置RESET_DELAY值過低，否則伺服恢復前當程序嘗試返回時會出錯。

　　2.2第二種模式

　　在一些應用中，當碰撞檢測錯誤發生時，最好終止所有程序，再運行一個錯誤恢復程序，并重新開始初始程序。原始程序可以被寫入分支，該分支可取決于被DO_INDEX定義的DO狀態或被REG_INDEX定義的數字寄存器的值。當相同的程序在恢復模式中運行時，它將會在程序中做適當?shù)姆种ロ樌幕謴?fù)。

　　為了強制使自動碰撞恢復采用第二種模式，按以下步驟：

　　設置RECOVERY_TASK為希望運行的程序名，該程序中碰撞檢測錯誤會發生。僅僅輸入程序名，不要輸出“.TP”或“.pc”等擴展名。同時設置USE_REC_TASK為T(mén)RUE。

　　比如，設置RECOVERY_TASK為已命名為ERR_REC的程序，在這種模式下所有在運行中的程序都會終止。然后運行ERR_REC，當它完成后主程序才會再次運行。

　　用戶可能需要調節變量[HTCOLREC]ABORT_DELAY的值。ABORT_DELAY是在做出ABORT ALL和發出RUN命令來運行原始程序后的機器人等待的時間。雖然原始程序終止并在內部運行，用戶必須意識到控制器需要少量的時間去終止所有任務，默認值是16ms。如果延遲減少到0，碰撞發生時進入暫停狀態的原始程序，將不會終止但會要求重啟，這將導致錯誤。

　　3.限制

　　下列限制應用于自動碰撞恢復：

　　1. 自動碰撞恢復功能需要機器人安裝了碰撞保護。適當?shù)脑O(shè)置碰撞保護的靈敏度;

　　2. 當用戶計劃使用自動碰撞恢復且預計有碰撞時，慢速移動機器人;

　　3. 碰撞檢測錯誤會終止機器人且暫停引起錯誤的程序。在自動錯誤恢復期間，所有暫停的任務都會返回。如果有一個用戶程序(KAREL或者TP)在碰撞檢測錯誤的中被暫停，那些任務也會被返回。用戶應該注意這個限制并保護這些由于自動碰撞恢復而返回的程序。當碰撞發生時可以設置一個寄存器值為1或者一個DO為ON。推薦在程序返回中檢查這些值。如果應用程序也損壞了由于錯誤而暫停的程序，應該修復這些程序，因?yàn)樽詣?dòng)錯誤恢復會返回所有暫停的任務;

　　4. 不合理的使用這個功能將會對機器人、末關節工具、工作臺上的目標以及人員造成傷害。應使用SKIP功能并正確通過安全恢復流程處理程序的返回;

　　5. 機器人在碰撞恢復中如果發生一個碰撞，機器人會再次嘗試碰撞恢復。不要重復的讓這種事情發生，否則會損壞機器人、工具和夾具;

　　6. 如果碰撞檢測引起的程序由于內部安全原因被用戶或控制器終止了，碰撞恢復將不會發生。對于要執行的碰撞恢復，程序必須在碰撞檢測后處于暫停的狀態;

　　7. 當從KCL(KAREL命令語言)中運行一個程序時，自動碰撞恢復可能會嘗試返回一個不同的程序，而不是所希望的程序。為了確保自動碰撞 恢復返回正確的任務，必須從SELECT菜單中選擇程序或者設置系統變量 $TP_DEFPROG給從KCL中運行的程序;

　　8. 當通過使用SHIFT+FWD和有效的TP來運行程序時，自動碰撞恢復不會起作用，也不被支持。TP使能鍵必須為OFF，以保證該功能能夠使用。
