Fluke 5320A校準對象(一)
第一種:耐電壓測試儀

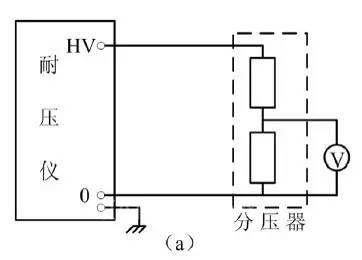

按步驟來演示如何使用分壓器校準耐壓測試儀。

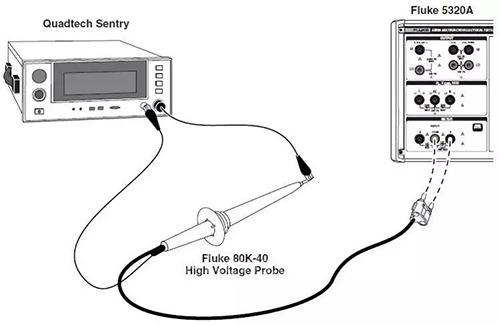

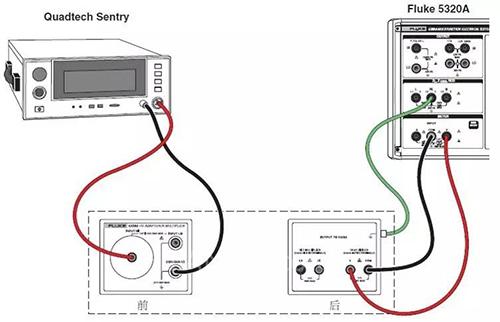

步驟1:連接耐壓測試儀到V和COM端鈕(看顯示器的窗口)
連接輸入低端與5320A機殼,以消除共模干擾。
步驟2:連接耐壓測試儀到V和COM端鈕(看顯示器的窗口)
連接輸入低端與5320A機殼,以消除共模干擾。
校準耐壓測試儀

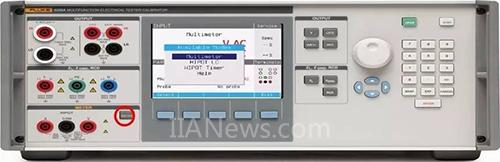

▲ 步驟1: 選擇 METER 功能,選擇 Multimeter
▲ 步驟2:選擇AC或DC,查看輸出電壓

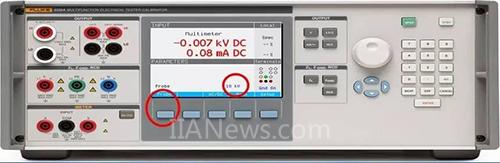

▲ 步驟3:選擇外接適配器擴展量程(10kV/40kV可選)
校準耐壓測試儀泄漏電流測量能力

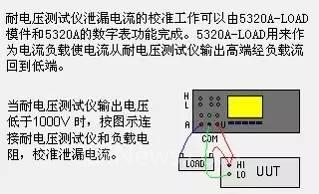

● 測量泄漏電流時的連接方法。

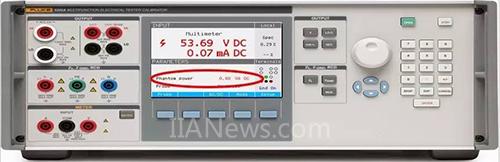

● 可以顯示測量的功率
要校準耐壓測試儀的泄漏電流測量能力,需要外接負載電阻

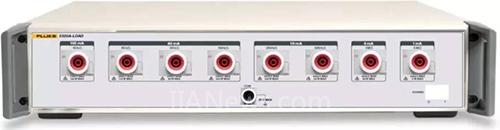

- 可以提供選件--負載電阻適配器 5320-LOAD
- 8 只大功率,高電壓電阻,6 W to 300 W, 1200 V, 2000V, 5500 V
10 kΩ, 35 kΩ, 50 kΩ, 100 kΩ, 250 kΩ, 500 kΩ, 1 MΩ, 5 MΩ
注意
● 耐壓測試儀的泄漏電流最高測量 100 mA
● 每個電阻連接不要超過三分鐘

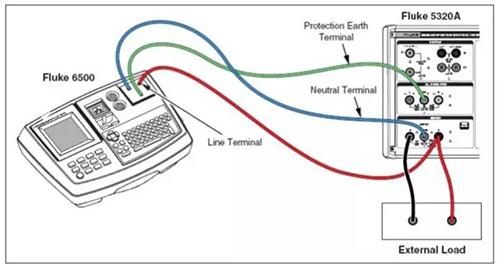

▲ 校準耐壓測試儀泄漏電流測量能力的連接
校準耐壓測試儀時間功能

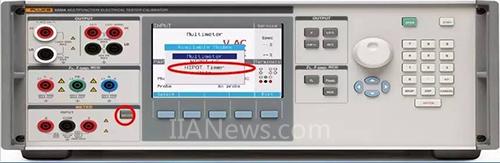

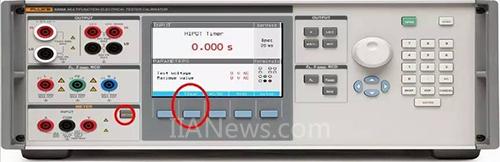

▲ 步驟1: 選擇 METER 功能, 按Mode軟鍵,選擇 HIPOT Timer
▲ 步驟2: 如同測試電壓時的連接和測試
▲ 步驟3: 測試時自動測量時間,按 Clear 后可重新測試
校準耐壓測試儀泄漏電流功能

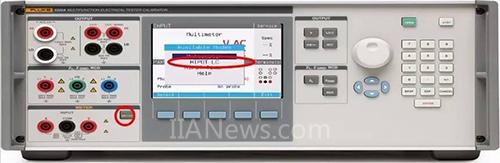

▲ 步驟: 選擇 METER 功能, 按Mode軟鍵,選擇 HIPOT LC
校準耐壓測試儀泄漏電流測量能力

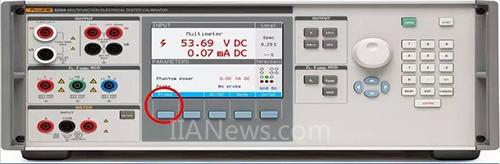

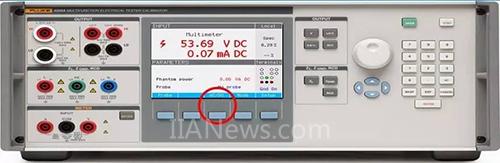

▲ 步驟:按 Probe軟鍵,選擇電壓范圍
校準耐壓測試儀實際容量

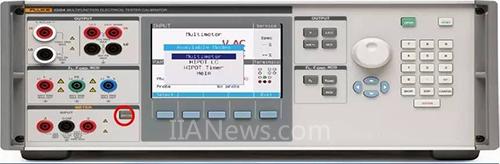

▲ 步驟1: 選擇 METER 功能,選擇 Multimeter
▲ 步驟2:按測試泄漏電流模式連接耐壓測試儀、負載電阻和5320A的電流表和電壓表,必要時選擇Probe,用分壓器擴大電壓測量范圍
▲ 步驟3:查看輸出電壓和電流及輸出功率,計算實際容量
