FANUC小型加工中心，95%以上都需要配備水箱。水箱的功能配置眾多，目前常用的為100L單泵水箱，功能為主軸刀具外冷。

　　其他配置功能：主軸刀具外冷、機內清洗、內壁清洗、刀具內冷、水槍沖洗、刀柄清洗。

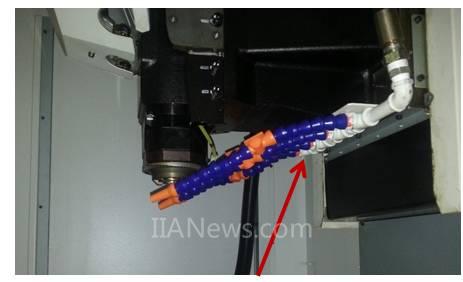

　　主軸刀具外冷：零件在加工過程中，工件和刀具發熱，影響加工精度及刀具損耗。刀具外冷主要為了降低工件加工溫度，減小損耗;另外，沖洗刀具和零件上的堆積的碎屑。

　　外部冷卻水管

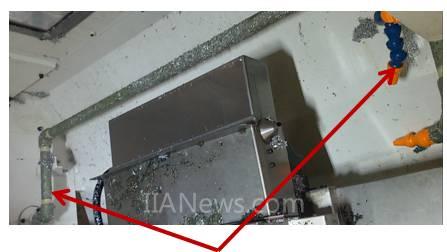

　　機內清洗：機床加工時，加床底部四個角落容易積屑，時間長了，容易堆積，會阻礙機床內部水循環、損傷工作臺面。機床底部四周可以安裝管道，進行沖洗。

　　機內清洗水管

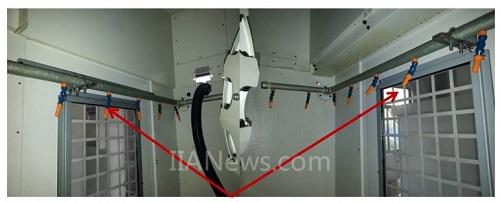

　　內壁清洗：機床加工時，許多加工碎屑及粉塵會附著機床四周鈑金壁上，長時間會導致機床內部環境惡化，窗口透明玻璃失去透光性。同時機床內壁會不間斷掉落臟屑及粉塵，會引發工作臺及主軸損壞，導致機床整體加工精度下降。

　　內壁清洗水管

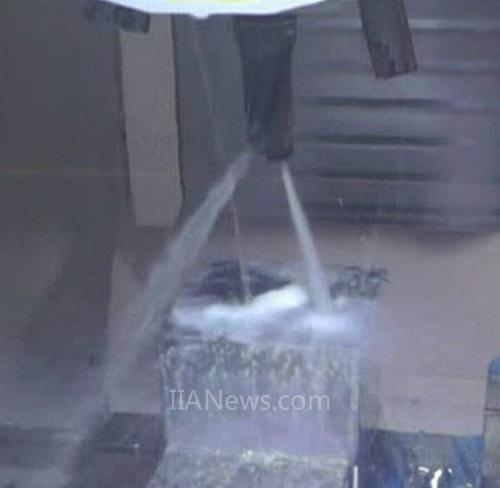

　　刀具內冷：高壓內冷(刀具內部壓力最高可達到10MPa)，常使用在加工鉆孔工藝上。在小孔深孔加工中，外澆切削液無法進入孔內，鉆頭的切削刃無法進行有效冷卻，容易斷刀(深孔鉆頭價格較貴)，產生廢件，損壞刀具，影響加工效率。

　　刀具內冷

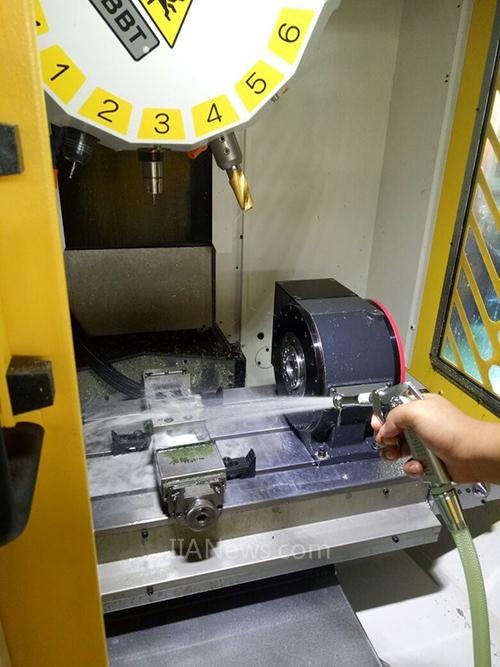

　　水槍沖洗：手工自動沖洗加工件或者刀具，在人工操作中使用較多;人工維護設備，清洗更全面，不留死角。

　　手動水槍清洗

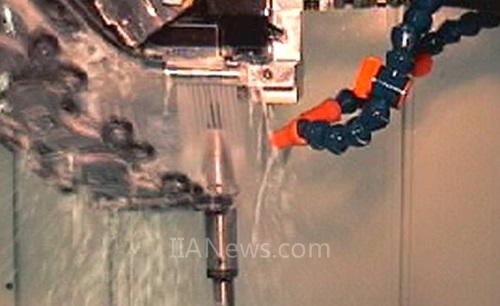

　　刀柄清洗：高剛性機床，刀柄與主軸錐孔雙面貼合(普通機床主軸錐孔自帶吹氣清潔作用)，不允許有碎屑進入孔內。在換刀過程中，需要清洗刀柄錐面及端面，以免損壞主軸錐孔，失去機床高剛性特性。

　　刀柄清洗

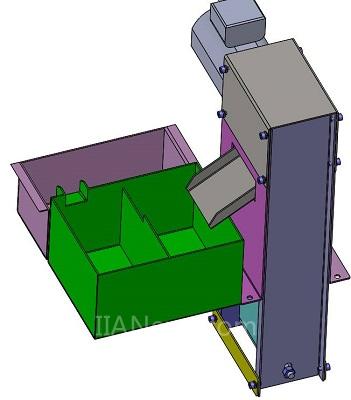

　　油水分離器：FANUC加工中心屬于高頻率工作設備，傳動方式是絲杠滑軌傳動，不管絲杠傳動還是滑塊導軌運動，中間都需要潤滑油，部分潤滑油在工件加工過程中融入切削液，會被此裝置吸出。如果不吸出(排除水箱外部)，此部分潤滑油，長時間使用會引起切削液發臭、變質;導致廠內環境惡化(水箱引起)，污染機床外殼及核心件。

　　油水分離器
