分立齊納二極管型固態直流電壓標準

　　齊納二極管是50年代固體物理學的發現，它是一個固態的穩壓器。早期的齊納二極管不是特別穩定的，并且具有比較高的噪聲電平?，F(xiàn)在.經過改進的齊納二極管的穩定性可以超過飽和標準電池。然而，即使是按相同的工藝、同一批制作的齊納二極管.其長期穩定性也可能有很大的不同。在短期測試中可能無法發現這種區別。但是，在精密控制的環境條件和電氣工作條件下.監測長期穩定性的選擇工藝，則一定能夠確定這種長期穩定性的區別。

　　分立齊納二極管確實具有很多人們期望的特性。它在機械上是穩定的，不受相當水平的沖擊和振動的影響。在經受了極端的溫度變化以后，它也相對比較穩定。

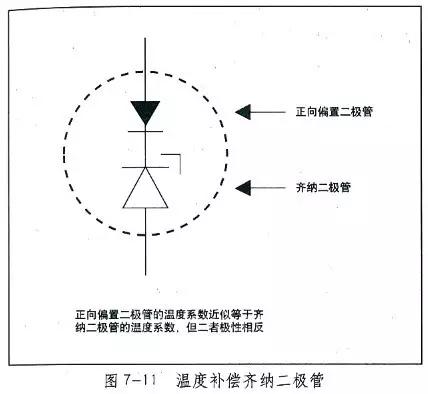

　　大多數齊納二極管都有溫度系數(TC)?？梢蕴暨x出具有低溫度系數的齊納二極管，并使用補償電路工作，這樣就能使它在幾度的溫度范圍(2到3℃)之內接近于零溫度系數。在制造打算用作參考電壓的齊納二極管時，應使它具有接近2 mV/℃的正溫度系數。然后把它和一個具有大約為-2 mV/℃的負溫度系數的正向偏置硅二極管組合在一個外殼之內。通過這種組合方法就得到了低溫度系數的器件。齊納二極管還可以工作在一個小的控溫爐內。在很多的數字多用表和校準器中，齊納二極管都用來作為主直流電壓參考基準。圖7-11表示的是一個帶有集成正向偏置二極管的溫度補償齊納二極管。

　　齊納參考二極管的典型工作電壓在6.2 V到6.3 V之間。它是一個并聯型穩壓器。齊納二極管不會由于其輸出端發生短路而損壞。當短路現象去掉以后，它會迅速地重新建立起輸出電壓。如果從齊納二極管吸取一個小的電流，那么由于在其通常大約為20?的輸出阻抗上的IR電壓降的作用，其輸出的參考電壓將會發生變化。

　　在需要參考電壓能夠給出輸出電流的應用場合，可以把齊納二極管的電壓連到一個運算放大器電壓跟隨器的同向(1)輸入端。該緩沖放大器將提供所需的電流。齊納二極管的工作電壓大大減小了連接導線和開關中的熱電動勢的影響。

　　然而，對于實驗室來說，6.2V并不是一個很方便的參考電壓數值。人們喜歡使用10V或者10V的倍數。因此，在實驗室中，用作一級標準(primary standard)或傳遞標準的大多數固態電壓參考標準都設計成輸出10V電壓或者輸出10V和1.018V兩種電壓。為了得到這些電壓值，可以把齊納二極管的6.2V電壓用作一個良好穩壓的、可調的精密電源的參考電壓。該電源的放大器提供對齊納二極管參考電壓的隔離，使得參考電壓具有輸出更大電流的能力，并且在不慎發生短路時提供電流限制能力。

　　和參考放大器相比，分立放大器的缺點是可能會在參考電壓中引入很大的誤差項。放大器的偏置漂移和噪聲、分壓器的漂移、輸出調節控制電路的漂移等所有這些因素都直接加到齊納二極管參考電壓的漂移上，從而影響了10V電平的輸出電壓。如果該標準還具有1 V和/或1. 018V的輸出電壓，那么這些電壓一般是用一個或多個電阻分壓器從10V輸出分壓而得，這樣，這些輸出電壓的誤差就是10V輸出電壓的誤差與分壓器和低壓輸出調節電位器的漂移所引起的附加誤差之和。
