背景

　　Scodix Ultra?數碼印刷機擁有同類型產品中最高的印刷效率，可幫助印刷企業顯著提升印品質量 — 該設備尤其適合精美宣傳冊、高檔圖書封面、高級包裝材料以及精致賀卡等高端產品的印刷制作。按需印刷功能確保最終用戶擁有高度的靈活性。這些印刷機可滿足市場對于印刷品品質及特色日益嚴苛的要求，使客戶的印刷速度、質量和效率邁上新的臺階。Ultra系列印刷機的功能包括：厚度達250微米的聚酯層印刷、高達99個光澤單位 (GU) 的超高光澤印刷、燙金及壓花印刷。其專利技術還包括套印系統和獨特的燙金工藝，如PAS?技術(初步定型、激活、固化)。

　　Scodix Ultra數碼印刷機的一個獨有優勢是可兼容各種類型的材質 — 范圍從紙張、紙板到PVC甚至塑料薄膜 —這需要具有精確定位控制功能的全新傳送系統。Scodix的RSP?(旋轉、縮放、定位)技術利用四臺CCD攝像機精確定位材質，并與先進算法結合，實現從原版圖像到印刷圖像的精準套印。經過內部測試，Scodix確認雷尼紹TONiC增量式光柵系統是其設備中高精度運動控制部件的理想選擇，因此他們在機器的直線進給 (X) 軸上安裝了TONiC光柵。

　　挑戰

　　Scodix Ultra系列印刷機內部含有多個不同平臺，分別為一個材質裝載平臺、一個準直平臺、一個印刷平臺和一個卸載平臺。Scodix系統使用一對可連續工作的剛性平臺(臺板)來替代傳統的傳送帶。兩塊臺板并排安裝，可垂直和水平移動。精準確定臺板上的材質以及臺板本身的位置對于實現高質量印刷是至關重要的。需要對材質和打印頭之間的任何位置偏差進行補償。在這種情況下，CCD攝像機捕捉材質每個邊角的配準標記，并利用這些標記調整補償量以修正位置偏差。四臺可移動的CCD攝像機安裝在材質的四個邊角上方。系統在識別到四個邊角后，將基于操作人員在機器中預先設定的理想方向，計算并存儲所有偏差(偏置)，然后將該信息傳送至印刷和固化模塊。隨后，偏置數據可直接應用于數碼圖像文件，以充分補償材質位置偏差。需要對直線移位(X-Y軸)、角度移位、尺寸移位或任何上述組合移位進行修正。

　　必須要時刻知曉每塊臺板的精確位置，因?yàn)檫@些位置會影響材質的裝載時間設定、材質在印刷模塊中的位置和移動速度，以及固化和卸載操作的時間設定。

　　打印頭采用固定形式，不會沿材質往復運動，這樣便可實現單程印刷。然而，為了避免在印刷過程中出錯，確保輸出精確且高質量的印刷圖像，系統必須能夠隨時獲得有關臺板位置和速度的準確測量數據。這就需要在臺板傳輸系統上安裝高性能直線光柵，以提供高增益反饋控制功能。

　　解決方案

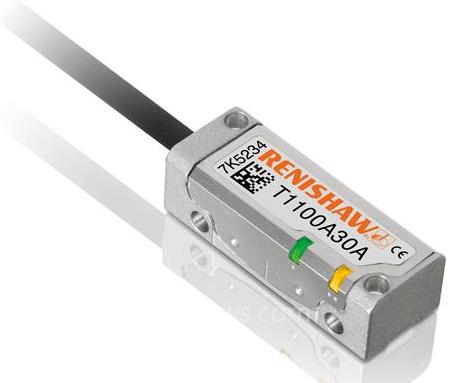

　　Scodix面臨這樣的挑戰：找到一種具有高精度、高信號穩定性的光柵，能夠滿足印刷機械各種嚴苛的要求，具有極強的抗污能力(比如可抵抗油污、灰塵顆粒及刮痕)，能夠安全可靠地運行且基本無需維護。Scodix為每塊單獨的臺板選用了分辨率為5 nm的TONiC讀數頭，并配備了自粘式RGSZ鍍金柵尺。柵尺安裝在機器兩側并使用端壓塊固定到基體上，因此可保持與基體相同的熱膨脹。RGSZ鍍金柵尺專為印刷行業設計，它帶有一層保護膜，可提高耐腐蝕性，且易于清潔。Scodix同時在機器的Y軸上部署了RLS(一家雷尼紹關聯公司)生產的LM10直線磁柵以及MS10磁柵尺，能夠在某種程度上控制每塊臺板的橫向移位。

　　Scodix Ltd的研發項目經理Gur Shapira解釋說：“在考察過若干備選光柵產品后，我們發現TONiC直線光柵能夠最好地滿足我們的需要。說服我們的主要理由是TONiC極高的精度、重復性和質量。我們使用輪廓測量儀和比較測定儀進行了精度測試，確保系統性能符合技術指標規范。結果證明TONiC光柵具有優異的測量性能。Scodix Ultra每一階段的測試和集成工作都是我們與雷尼紹技術支持團隊合作完成的?！?/FONT>
