背景

　　衛星式柔版印刷機由于印刷工藝穩定、套印準確、高效環保，被預言為21 世紀柔版印刷的新主流。

　　隨著我國日化及食品飲料行業市場的日益繁榮，一些高端品牌對柔印的需求尤為旺盛，如寶潔、伊利等，這些產品應用的包裝材料大多為紙張和易拉伸材料，相比機組式柔印機來講，衛星式柔印機在易拉伸材料的印刷方面具有先天優勢。

　　在歐美國家市場，衛星式柔版印刷機是柔性版印刷中普及率最高的機型。但在中國，由于技術門檻較高，國內衛星式柔版印刷機市場長期被價格高昂的進口設備壟斷，對于中國印刷包裝設備用戶來講，衛星式柔版印刷機是一個十足的“奢侈品”。只有實現產品的國產化，才能突破衛星式柔版印刷機在國內的應用瓶頸。

　　作為我國包裝印刷設備制造龍頭企業，軟包裝印刷設備第一品牌，陜西北人印刷機械有限責任公司(以下簡稱陜西北人)是我國較早進入柔性版印刷及設備制造相關領域研究的企業。公司研制的多款新產品不僅填補了我國在環保印刷技術和制造領域的空白，而且促進了行業整體水平的提高，讓國產印刷機跟上了國際先進技術的潮流，其中，技術水平達到國內領先的衛星式柔性版印刷機，更是結束了衛星式柔性版印刷設備完全依賴進口的歷史。

　　挑戰

　　在衛星式柔性版印刷機的開發過程中，陜西北人以打造具有國際先進技術水平的產品為目標。希望設備具備全以太網架構，并具有預套準、高速避讓、印刷偏差自動糾正、加減速自動壓力調整、換版自動計算工作位置以及舊版上機即用等高端設備功能。這對控制系統的控制精度、靈活性和智能化提出了極高的要求，因?yàn)榭刂葡到y(tǒng)作為設備的 “靈魂”直接關系到上述功能的實現，決定了產品的印刷質量和生產效率，也是印刷包裝設備實現智能化和網絡化的基礎。

　　各項功能的實現對于控制系統供應商來說，都是十足的挑戰。不但要求控制系統具備全以太網結構，同時要求系統的控制精度高，在實現多軸同步的同時，也要響應手動套色相位調節。在衛星式柔性版印刷機中每一個“軸”就是一個伺服電機回路，而在該項目中，單臺設備的伺服電機回路數量高達65個，這些“軸”在設備運行中，既要關聯，又要獨立。

　　解決方案

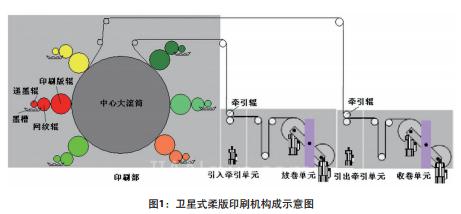

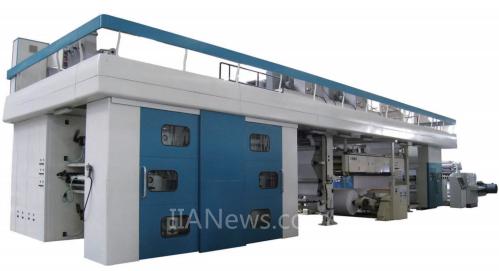

　　針對陜西北人的各項需求，羅克韋爾自動化為其量身定制了全以太網架構、模塊化編程并且運作高效的伺服控制系統解決方案。衛星式柔版印刷機整機包括放卷單元、引入牽引單元、印刷部、引出牽引單元和收卷單元五大部分。其構成如圖1所示。

　　衛星式柔版印刷機全伺服控制系統的開發，基于伺服控制和實時高速網絡技術。該全伺服控制系統包含放料單元、收料單元、引入單元和引出單元四個部分的張力控制以及印刷色組的各個 “軸”的伺服控制。通常把每一個伺服電機回路稱為一個“軸”。該全伺服控制系統的控制核心對象就是若干個既相互關聯而又互為獨立，用于控制中心滾筒、印刷版輥、網紋輥和遞墨輥的 “軸”，其數量高達65個。其關聯性表現在，作為控制每一色印刷版輥的軸，其速度的來源是統一的，即由系統虛擬的電子軸給定的實時速度和實現套印所需的調節速度。各個軸在確保系統傳動的同步性的同時，必須響應適當?shù)氖謩犹咨辔徽{(diào)節。系統的所有指令，均由PLC統一實時處理后，通過Ethernet/IP工業以太網將其傳遞給每個相互關聯的軸，并做出相應的速度同步和相位調整。

　　其獨立性表現在，每個軸在自身所必須的工藝控制模式和控制框架下，運行機理是不完全相同的，是自成體系的。在PLC中，每個軸的功能參數是不完全相同的，由PLC每個軸運行所需的功能參數和系統函數通過Ethernet/IP工業以太網，下載給每個軸的伺服驅動單元，而伺服驅動單元?jiǎng)t根據接收到的功能參數和系統函數，驅動相應的伺服電機實現對相應軸的控制。伺服電機的實際運轉狀態由其內置編碼器反饋給伺服驅動器中的編碼器信號分析卡，形成軸自身的閉環控制。

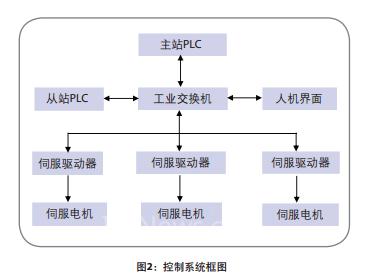

　　在系統的具體搭建上 ， 采 用 ControlLogix 1756作為主站PLC， CPU選用1756-L72，通過以太網模塊1756-EN3TR將主站PLC與工業交換機 ES-1026連接，再通過工業交換機與從站PLC、人機界面和伺服驅動器組成 Ethernet/IP工業以太網絡，實現主站PLC 對整個控制系統進行集中控制。其系統框圖如圖2所示。

　　在PLC中建立一個與中心滾筒相同條件的虛擬軸，中心滾筒在運行時對虛擬軸進行跟隨。這樣的優點是，虛擬軸不受外界因素的影響，能夠準確按照PLC 中的指令運行。同時中心滾筒電機與安裝在中心滾筒上的高精度編碼器組成閉環控制。在運行過程中能夠準確的定位中心滾筒的當前位置，版輥電機、網紋輥電機、遞墨輥電機通過對中心滾筒的跟隨，保證中心滾筒、版輥、網紋輥和遞墨輥之間的表面線速度一致，即同步性。而且，在運行過程中，版輥在保證同步性的同時，還要能準確的響應手動套色對相位調節。

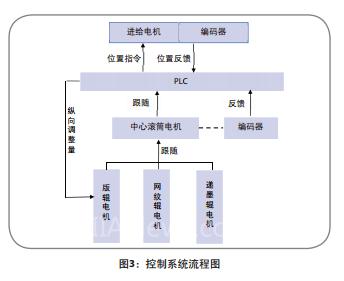

　　每個印刷色組的進給電機通過編碼器的反饋，能夠準確進給到工藝需要的位置，保證印刷所需的遞墨量和壓印力，以達到完美的印刷效果。其控制流程圖如圖3所示。

　　效果

　　陜西北人通過使用羅克韋爾自動化的全伺服系統，推出了衛星式柔版印刷機全系列產品，并實現了設計中希望的所有高端功能。印刷單元采用直接驅動 (印版滾筒)技術，傳動鏈短、傳動精度高。伺服電機直接驅動網紋輥，傳動精度高，停機時則放慢速度勻墨，防止網紋輥網坑枯結，停機或離壓時，停止給墨，印版滾筒把墨完全傳遞后離壓，保持印版清潔。印刷壓力采用伺服電機調整，并具有記憶重復定位功能，快速調節與精確微動調整相結合，操作方便。設備采用全封閉伺服張力控制升降速，套印精度保持不變;印刷長度不受齒輪節距限制，在版輥范圍內任意選擇。產品的套準精度和印刷精度完全符合目標要求，最高印刷速度達到300m/min。

　　陜西北人對羅克韋爾自動化提供的解決方案給予了高度的評價?！傲_克韋爾自動化為我們提供了全以太網架構的控制方案，可以實現模塊化編程，開發非常簡單，并且設備運行起來高效、靈活，” 研發部部長練大偉稱贊道，“隨著市場和技術的發展，印刷包裝行業用戶對印刷包裝設備的要求逐漸向高效化、智能化和網絡化方向發展，與羅克韋爾自動化的合作使我們贏得了客戶的認可?！?/FONT>
