飽和標準電池
很多校準實驗室仍然使用飽和標準電池作為電壓標準。但是，現在獲得飽和標準電池變得困難了，所以許多新的實驗室可能都使用固態電壓參考標準作為本地電壓標準。在現有的實驗室中，固態電壓參考標準也可能會取代飽和標準電池。
飽和標準電池的特性

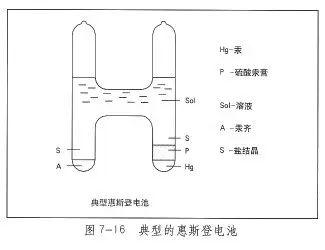

飽和標準電池示于圖7—16。
飽和標準電池有時又稱為惠斯登(Weston)電池。很多年以來，人們一直把它當作可以接受的實物(artifact)電壓標準。飽和標準電池又稱為“常規(normal)”電池，以區別于不飽和標準電池。精心生產、細心使用的電池呈現出很好的電壓一致性和很長的使用期限。在20℃時，飽和標準電池的標稱輸出電壓為1.018 3 V，各個電池的輸出電壓和標稱值可能有幾十微伏的差別。
飽和標準電池具有很大的溫度系數。為了保持電壓穩定，飽和標準電池必須在嚴格控制溫度的環境下工作。其電動勢E1和溫度之間的關系方程式為：
E1-E20=[-40.6(t-20)+0.95(t-20)2 -0.01(t-20)3]×10-6
式中:
Et——在給定溫度t的電動勢;
E20——在20℃時的電動勢。
在20℃時飽和標準電池的凈溫度系數為-40ppm/℃。它是電池每一個臂的溫度系數的代數和。其中，在正端的溫度系數為+0. 000 31 V/℃，在負端為-0.000 35 V/℃。
電池的兩臂必須保持在相同的恒定溫度之下，才能保證電池具有低而穩定的總溫度系數。通常把電池放在溫度恒定的油槽或空氣槽中。油槽或空氣槽一般在高于室內環境的溫度下工作。這是因?yàn)橹皇褂眉訜岬姆椒ǎ韧瑫r(shí)使用加熱和致冷的方法更容易實現精密溫度控制。商品化的電池箱一般工作在大約30℃的溫度下。
當電池的溫度發生變化，接著又回到原來的溫度時，飽和標準電池的輸出電壓表現出很大的變化或滯后現象。溫度發生變化以后，電池的電動勢就不再穩定，然后，其電壓慢慢地漂移回到原來的數值或達到一個新的穩定值。電池電壓的漂移可能持續60天到90天之后，才回到原來數值的0.5ppm之內。
飽和標準電池除了對溫度的變化非常敏感以外，下列的各種因素都可能使得電池組在更長的時間里發生相當大的漂移：
■ 沖擊或振動，
■ 傾斜：
■ 在電極上形成氣泡，
■ 電流流入或流出電池。
標準電池的維護
由于單個標準電池的輸出電壓會呈現出不可預測的變化和漂移，所以通常使用一組標準電池來表示伏特。對電池組中的各個電池進行互相比較，以便獲得每個電池的電壓和電池組電動勢的平均值之差。電池組一般包含有4個電池，放在溫度恒定的箱子里。有的箱子里可以放置多達12個電池。
有的時候人們可能沒有發現標準電池共用的箱子中的溫度控制失效，這樣就會影響箱子里所有的電池。為此，通常使用幾組電池(可能是3組或4組電池)來有把握地保存精密的電壓標準。這種做法還可以把一組電池當作運輸標準，以達到保持溯源性的目的。
每個電池組中的電池應當定期進行比較，并將測量結果畫在控制圖上。進行比較測量的方法是把兩個電池反向串聯起來，使其負端連在一起，然后用電位差計或高阻微伏表測量其電壓差。已經開發出的測試方案，能夠用最少的測量次數來獲得需要的信息。在NBS技術文章430(NBS Technical Note 430)(1967年10月9日)中對這種方案作了概述。
在使用標準電池及對它們進行比較時，極為重要的一點是避免讓電流流進或流出標準電池。即使飽和標準電池只承受了低到10-15A的電流達幾分鐘，也能引起其電壓數值的變化，并且需要很長的時間才能恢復。這就是為什么我們要把標準電池反向串聯，并使用高阻表來進行測量的原因。小的電壓差和高的電阻意味著很低的電流。
可以使用自動化的測試系統來收集數據，并對結果進行統計分析。標準電池掃描器是專門設計的具有非常低的熱電動勢的開關系統。這種掃描器通常可以通過IEEE 488接口程控。這樣，它就可以和可程控的DMM、合適的控制器以及相應的軟件包配合起來，使測量步驟自動化。這樣的系統能夠?qū)﹄姵剡M(jìn)行適當?shù)南嗷ミB接、讀取電壓差值讀數、對數據進行統計分析，并把結果繪制成圖。數據證實(Data Proof)公司的160A和320A標準電池掃描器及其軟件使人們能夠很容易、很方便地實現標準電池比較工作的自動化。這種設備對于固態參考電壓標準(如福祿克公司的732B)的自動化比較工作也同樣有效。
本地標準電池組之間的相互比較，并不能建立電池組和國家電壓標準相比較的穩定性。為了建立溯源性，需要把一組電池，即運輸標準，從本地實驗室運送到國家標準實驗室。
這一過程是相當花費時間的。因?yàn)闃?biāo)準電池經過運輸以后，必須要等待一段時間使它穩定下來。例如，NIST收到電池以后，可能要等待幾周的時間使其輸出達到穩定，然后才能對其輸出進行測量。
運輸標準返回到用戶的實驗室以后，還必須給電池以足夠的時間，使其消除運輸?shù)挠绊懀_(dá)到穩定。如果溫度未能保持恒定，則可能需要等待10到12周的時間，電池才能達到其額定的準確度。只有到這個時候，該電池才能用于校準工作或者和實驗室保存的其它電池進行比較。使用該電池的實驗室，應負責發現和處理在返回運輸中產生的電池電壓數值變化。如果只保存一個電池組或可比較的參考標準，那么這一工作在實際上是不可能的。因?yàn)樵谕唤M中的標準電池趨向于受到類似的影響。
小結
飽和標準電池遠不是一個理想的電壓標準。它對于負載電流或充電電流十分敏感。二者都會引起電池電壓的變化。短路將會引起電池更大的損壞，并能使電池的輸出電壓發生不可恢復的變化。標準電池的溫度系數很高，因此電池必須放在精密控制溫度的箱子內。機械的沖擊、振動或溫度的變化都可能引起其輸出電壓發生變化，而恢復起來卻很慢。
（轉載）
