本文將講述ROBOCUT慢走絲線切割機的上導絲嘴單元平行調整方法。

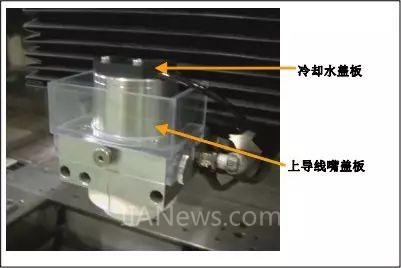

　　1.拆除上導絲嘴蓋板、冷卻水蓋板

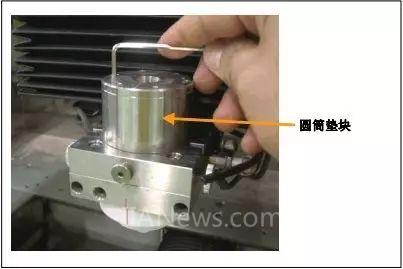

　　2.拆除圓筒墊塊部，注意不要丟失螺絲和彈簧等。

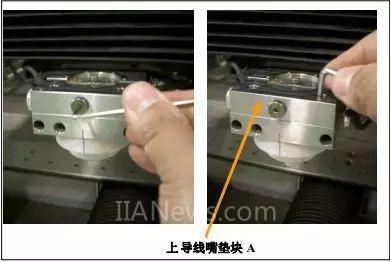

　　3.拆除電極銷定位螺釘，拆除上導絲嘴墊塊A。

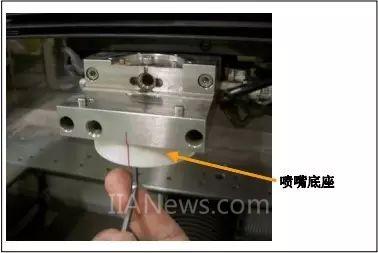

　　4.拆除噴嘴和噴嘴底座

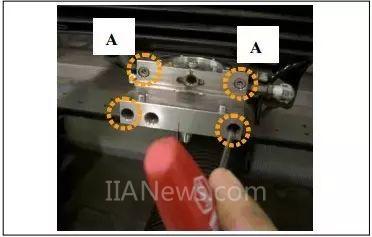

　　5.暫時擰松固定著導絲嘴底座左右兩邊(共4個)螺栓，稍許用力擰緊圖中A的螺栓，輕輕擰緊其余的2個螺栓。

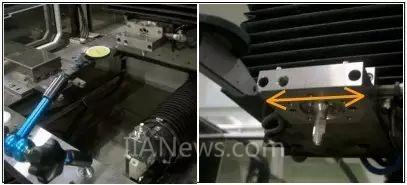

　　6.在工作臺上M8的螺紋孔內，安裝千分表，使得表針靠向上導絲嘴單元的下表面，使軸沿著X方向移動。

　　7.用手輕微調整上導絲嘴單元，使下表面兩端成為20um以下/20mm，然后固定上導絲嘴兩端的4個螺栓。

　　固定完螺栓后，再次確認X方向兩端已經成為20um以下/20mm。

　　8.然后使軸沿著下表面的Y方向移動，確認兩端處在20um以下/20mm，若超出范圍有可能是綠色的樹脂絕緣墊塊損壞，請更換。

　　9.調整結束后，安裝好噴嘴底座，噴嘴，電極銷等部件，再進行垂直調整。
