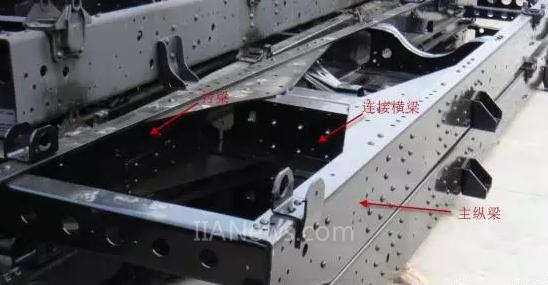

汽車底盤車架是支承、安裝汽車發動機及其各部件、總成，形成汽車的整體造型，并接受發動機的動力，使汽車產生運動，保證正常行駛的重要汽車部件。由于不同車型底盤車架上的配置不同而使得底盤縱梁的形狀、尺寸及孔的數量、大小及分布亦會不同，因此車型的多樣化以及發動機等核心零部件的更新?lián)Q代等變化都對底盤廠家產生影響。

　　20世紀80年代中期，大部分制造廠家主要還是靠大噸位壓力機一次沖壓成形。這種大型壓力機的投資巨大，而針對一種車形的一套沖壓成型模具從設計到生產，周期很長，一般要半年以上，制造成本也很昂貴，在新車型的試制過程中會大大增加產品開發的成本和風險。而中小型生產廠家就只能靠使用搖臂鉆床劃線靠模來完成，不僅勞動生產率低，而且精度差，勞動強度極大。

　　2000年后，國內汽車工業迎來了飛速發展的時期，而如何提高車架的產能、如何提高車架的加工裝配質量、如何適應客戶的個性化車架需求成為國內汽車工業尤其是輕卡、重卡汽車制造商著力要實現的目標。

　　現今的卡車制造商一般采用先成型后制孔的工序，利用U型縱梁沖孔線代替搖臂鉆床完成縱梁制孔作業。U型縱梁沖孔線的使用，提高了生產節拍，增加了產能，也有效的解決搖臂鉆床帶來的"瓶頸效應"，實現產能目標。例如，索能公司三面沖孔生產線加工一根長12000mm 、寬300mm、高80mm、三面孔數300個的U形槽梁僅需要8分鐘。

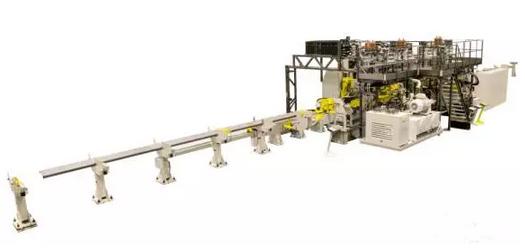

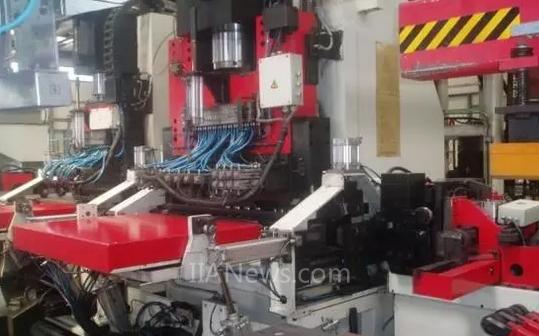

　　U型縱梁沖孔設備主要是采用目前成熟的液壓作為主傳動，借助先進的數控加工系統、自動編程軟件，自動完成汽車縱梁的制孔作業。其結構如下圖：

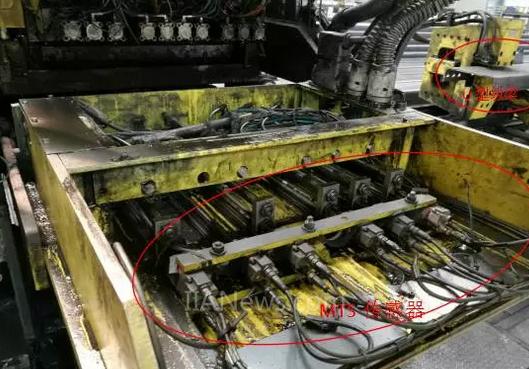

　　MTS的傳感器應用于控制沖壓氣缸的動作，以適應對不同板材厚度的U型梁的加工。

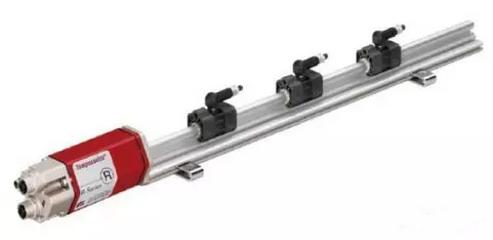

　　MTS傳感器型號：

　　EtherCAT輸出的RP系列傳感器

　　技術優勢：

　　● 測量精度高，不受振動的影響;

　　● 選擇EtherCAT輸出，輸出速度高、實時性好。

（轉載）
