可知?如今生活中充斥著各種電子產品，它們?cè)O(shè)計精巧且功能強大，高密度電路板線路之間僅有數微米的距離通過肉眼無法檢測是否出現短路、斷路等問題，必須依靠精密的AOI設備進行檢測。

　　AOI(自動光學檢測)設備被廣泛應用于半導體制程、電路板組裝、顯示面板制程、LED以及各種工業自動化等工業領域。臺灣廠商開發的AOI設備無論在性能還是穩定性方面在業界都具有相當強的競爭實力。

　　臺灣捷智科技股份有限公司(JET)，多年來為業界提供先進的自動光學檢測方案，他們最新開發的用于SMT(表面貼片技術)生產線的AOI檢測設備采用雷尼紹ATOM?系列超微型光柵來確保系統性能的穩定性。

　　AOI 工作原理

　　AOI 設備主要部分包括：光源、取像系統、機電及運動控制系統和圖像處理分析軟件等。主要是利用CCD攝像頭采集被測對象影像，將圖像識別法與實際參考圖像進行比對，經過復雜的演算和分析來識別檢測組件是否合格。當今電子產品日益趨向精密微型化，在運動控制技術層面上，光柵的分辨率或速度必須滿足設備的要求方能確保設備在短時間內完成檢測工作。

　　JET公司AOI部門經理吳曉暉博士介紹ATOM光柵在新款A(yù)OI設備上的應用時說：“這款A(yù)OI設備的結構屬于龍門架式，Y軸(橫向)以線性馬達驅動固定在Y軸(橫向)的CCD攝像頭上，行程約為600-800mm。位置反饋系統采用ATOM 40 μm柵距光柵，通過ATOM RI接口輸出1 μm分辨率的數字反饋信號，X軸(縱向)則以滾珠螺桿驅動，檢測進行時攝像頭在每隔6 μm的移動距離(縱向)上，以橫向方式掃描被測對象，最終合成完整圖像。 ”

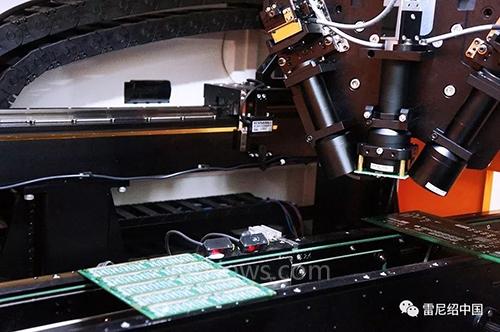

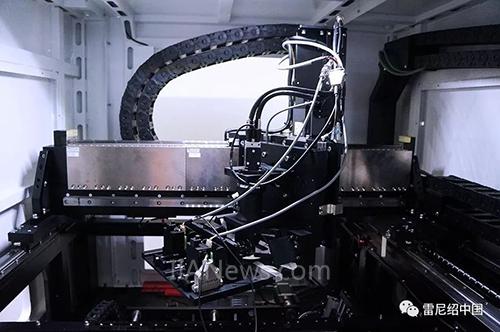

JET高性能AOI設備

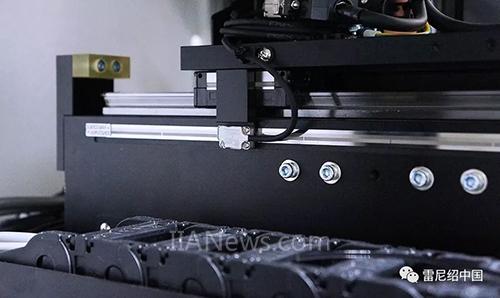

RGH光柵系列在AOI設備上的應用

　　攝像頭在移動時的平穩流暢度能夠確保系統所采集圖像的完整性，光柵的細分誤差 (SDE) 對攝像頭移動的流暢度有著決定性影響。ATOM系列光柵的細分誤差低至±75 nm， 足以滿足絕大部分中高端掃描應用。

　　讀數頭精巧 靈活性高

　　JET目前所生產的AOI設備的掃描和空載移動速度分別達300 mm/s和600 mm/s，檢測的重復精度為 ±5 μm。

　　吳博士說：“當初開發新機臺時適逢ATOM光柵系列的推出，印象最深的是該讀數頭結合了微型設計和高端規格，節省占用空間且性能得以提升。我們采用該光柵，到目前為止ATOM的性能依然十分穩定?！盇TOM讀數頭最小尺寸僅為6.7 x 12.5 x 20.5 mm，通過外接細分接口盒進行信號細分，這種分離式設計不但實現了讀數頭的微型化，而且增加了JET在設備設計上的靈活度。吳博士繼說：“分離式接口設計允許我們?cè)诮M裝追加設備訂單或更新系統時有更大的靈活性，譬如說在更新時僅需更換接口盒，從而提升系統分辨率而無需作對機械部分進行任何修改?！?/FONT>
