隨著國家汽車三包法案的出臺，汽車行業被要求關鍵零部件具有可追溯性，發動機作為汽車的最關鍵部位則是必須要被追溯的部分。發動機的缸體、缸蓋、曲軸、凸輪軸需要被激光標刻上二維碼，由讀碼設備讀取該碼存入MES管理系統之中，以便日后的信息追溯與查證。

　　案例分析

　　發動機的鑄造機加是一個非常繁復的過程，加工工藝及機械設計異常的復雜，導致發動機的外觀極為不規則，而且發動機的缸體、缸蓋、曲軸、凸輪軸材質均有不同，而且現場相對惡劣的工作環境與隨時的變化的光照，導致現場激光打碼及視覺讀碼過程會變得很艱難。

　　對于打碼和檢測的節拍每一個工位都有嚴格的要求，如果時間過長就影響到生產的產量，時間太短的話打碼質量就會反映在二維碼的評級之上。尤其是曲軸和凸輪軸為黑色的鑄鐵，必須使用激光的大功率檔位將二維碼的背景掃白之后再進行標刻。這就與業主所規定的生產節拍產生了沖突。下圖為曲軸照片。

　　凱蒙西公司憑借其精湛的自動化集成技術，將邁思肯的 Vision MINI 與激光打碼設備相融合，滿足了該公司發動機讀碼評級的要求，解決了這個異形件檢測的難題。凱蒙西公司與邁思肯公司更進一步地合作并提供更完善的視覺檢測與條碼讀取方案。

　　項目難點

　　本項目的三大技術難題：

　　1：所有的工件均為異形件。

　　機械工程師設計了定位精準的工裝平臺，對每一個工件進行精準的定位而且需要接受高重復性的測試，以測試工裝平臺性能的穩定性。

　　2：材質的不同。

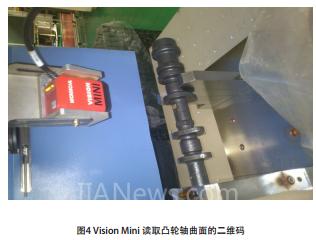

　　缸體、凸輪軸分別為鑄鐵和鑄鋁材質，而且凸輪軸必須在曲面之上打碼，打碼的激光工程師應用了三軸激光打碼的方式，對不同材質不同表面的工件進行處理，很大程度上提高了打碼的質量。

　　3：惡劣的工作環境。

　　現場的工作環境非常之惡劣，高噪音、油污、光線變化等外部環境讓激光刻碼和視覺讀碼變得很困難。邁思肯提供的視覺-- 光源解決方案解決了現場的外部光線變化的問題，使得現場的二維碼不再受外部光線的影響。

　　? 問題：防止存在讀碼缺陷的工件流入下一工序不能進行有效的追溯。

　　? 項目：使用邁思肯Vision MINI，進行條碼讀取評級。

　　? 解決方案：采用邁思肯的Vision MINI進行解碼，并采用了邁思肯的光源解決方案。 ?

　　結果：視覺檢測系統可靠、迅速和有效。

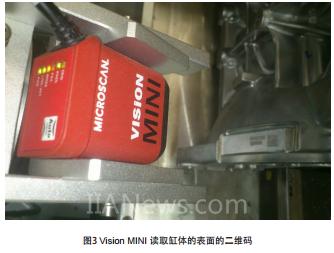

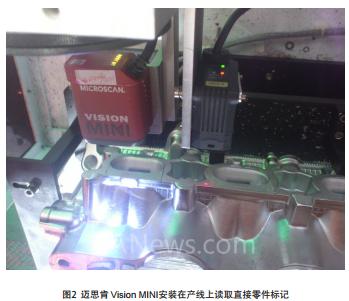

　　依據客戶的實際生產,測試工藝需求，設計提供專業的視覺檢查設備和自動化生產設備。凱蒙西選擇了邁思肯的Vision MINI固定式帶校驗功能的相機，因其外形尺寸小巧，可安裝于工裝平臺的幾乎任意一個位置，而且防護等級達到IP54等級，能適應該發動機鑄造車間這種外部環境惡劣的要求，并能提供穩定的檢測效果。

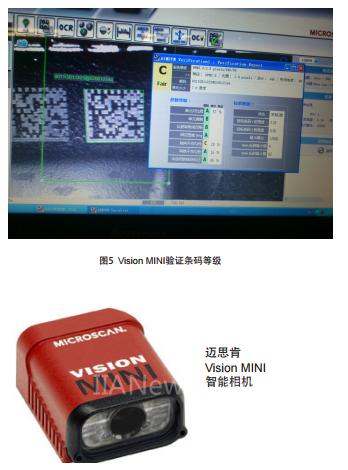

　　對條碼評級有一套業內認可而且非常嚴厲的評級標準，及時準確的發布該碼的內容與評定的等級，Vision MINI這種卓越的品質得到了最終客戶的高度認可。

　　系統說明

　　Vision MINI擁有標準的RS232串口以及USB接口，在編制檢測程序時需要將解碼的文本及評級的最終的解碼等級通過串行口的方式發送給PC機的串口。開頭結尾及內容間隔以PC機約定好的字符作為間隔?？梢员ＷC發送內容的準確性，不會出現數據丟失的情況。

　　當Vision MINI收到雙方約定好的字符串之后，就會觸發智能相機本體開始拍照成像，然后對成像的結果進行解碼工作。速度可以達到驚人的10 μs到16.7 ms。
