接觸跳轉功能，即Touch Skip Function。此功能是一個選項功能，和標準功能中的Skip Condition指令不同。標準功能中的Skip Condition指令，是在編程時設定一個條件，當機器人運動過程中滿足這個條件時，會立刻跳轉到程序其它行。而Touch Skip Function，用于監控任意多個軸的擾動扭矩，當任意軸的擾動超過了設置的閾值時，就會執行高速的跳轉。使用此功能，可以避免機器人在位置干涉時出現碰撞報警，以保持運動的連續性。

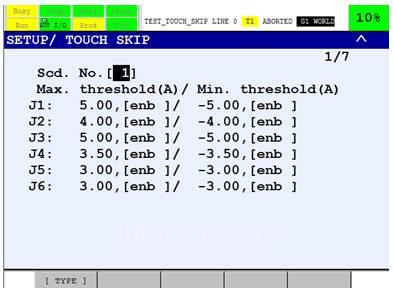

　　當設置Touch Skip功能時，“SETUP/TOUCH SKIP”界面將會顯示;使用該功能時，能夠調用接觸跳轉子程序。

　　注意：當使用Touch Skip功能時，系統變量$MISC_MSTR.$HPD_ENB必須為TRUE(默認值為FALSE);如果$MISC_MSTR.$HPD_ENB不為TRUE，請?jiān)O(shè)置為TURE，并重啟。

　　● 在“.”中輸出一個值，可改變條件的編號

　　● 針對每一個軸的擾動，可設置最大值、最小值和enable/disable

　　在上圖中的設置中，J4軸的擾動最大值為3.50[A]，J5軸的擾動最大值為3.00[A]。也就是說，當機器人J4軸在運動過程中擾動扭矩達到3.50A時，觸發Touch Skip條件，從而發生程序跳轉，跳至后續程序的某一行，并中止當前運動指令。

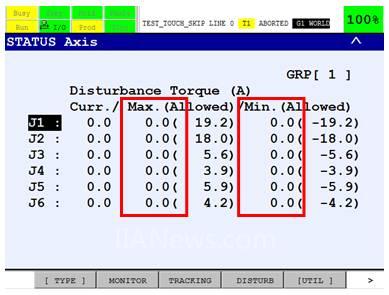

　　進入STATUS-AXIS-DISTURBANCE界面，可觀察擾動狀態(如下圖)。觀察機器人運動過程中各軸擾動扭矩的最大值或最小值，并作為參考，來設置TOUCH SKIP界面設置合適的擾動值最大值或最小值(即閾值)。

　　在TP程序中，Touch Skip的使用方法可以參考下面的例子：

　　1: CALL SETSKCOL(1,1) ;

　　2: CALL CLSKP_G1 ;

　　3: L P[1] 20mm/sec FINE ;

　　4: L P[2] 20mm/sec FINE Skip,LBL[1],PR[1]=LPOS ;

　　5: MESSAGE[TOUCH] ;

　　6: END ;

　　7: LBL[1] ;

　　8: MESSAGE[NO TOUCH] ;

　　9: END ;

　　其中，子程序SETSKCOL的參數含義為群組1內各軸的擾動閾值設置了條件編號[1];子程序CLSKP_G1包含了跳轉條件為 “群組[1]的任意軸上擾動超過了閾值”。 程序第4行中帶有高速跳轉指令的運動，當觸發了SKIP條件后，執行下一行(第5行)，并將當前位置存入PR[1]。當沒有滿足跳轉條件時，執行跳躍到標簽LBL[1]，執行第7行。例如，當運程序第4行的過程中，機器人與外圍設備發生了接觸，且J4軸擾動扭矩值達到了上限，機器人就不會完成第4行的運動指令，實現接觸跳轉。

　　使用此功能后，在可能存在干涉的環境下，可有效地避免機器人與外圍設備的碰撞，達到保護機器人和外圍設備的目的，保證生產安全。
