旋壓成型，就是把被加工的胚件固定在轉軸上，然后使胚件隨轉軸一起旋轉，再用旋輪或者桿棒加壓于胚件上。旋轉使胚件上的受力點由點到線，移動旋輪或者桿棒，受力點又由線到面，從而使胚件發生塑性變形的技術。

　　旋壓成型實際上是一種非常古老的加工技術，上圖就是記錄古代手工業作坊中，兩個人合作，利用機械裝置實現旋壓成型的場景。圖中后面的操作工人在轉動一個巨大的車輪，車輪帶動胚件旋轉;前面的操作工人手拿一個棒型工具，加壓胚件，使胚件產生變形。

　　實際上，陶器制造過程中的拉胚工藝就非常類似旋壓成型的過程。

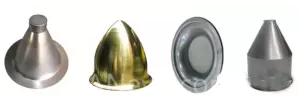

　　現實中的很多金屬件也是通過旋壓成型來加工的，例如燈罩、皮帶輪、汽車輪轂、壓力容器封頭、飛機油箱等軸對稱的金屬件。

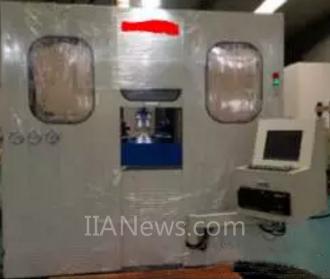

　　下面是一臺用來生產皮帶輪的國產立式旋壓機主機體，所生產的皮帶輪應用于車輛、船只、飛行器、生產機械等傳動系統。

　　MTS位移傳感器安裝在主機體的兩側，用來控制旋輪的徑向移動深度，從而實現皮帶輪上凹槽的加工精度。如果以剛才提到的制陶過程中的拉胚工藝來比較，旋輪相當于拉胚的手，其中MTS位移傳感器用來精確及時的反饋手的位置。

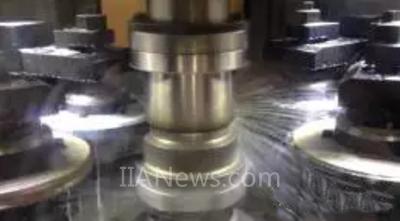

　　旋輪壓緊待加工的皮帶輪胚件時，會有專門的切削液不停噴在胚件和旋輪上，來實現降溫和潤滑作用。切削液和胚件上飛出金屬碎屑混合在一起，灑滿主機體內部。受益于非接觸測量技術和高防護等級，MTS傳感器的測量不受切削液和金屬碎屑的影響。

　　旋輪壓緊待加工的皮帶輪胚件時，會有專門的切削液不停噴在胚件和旋輪上，來實現降溫和潤滑作用。切削液和胚件上飛出金屬碎屑混合在一起，灑滿主機體內部。受益于非接觸測量技術和高防護等級，MTS傳感器的測量不受切削液和金屬碎屑的影響。

　　具體的傳感器型號為 MTS的RP系列外置式傳感器，方便用戶維護和安裝。

　　旋壓成型除了用于制造這種小尺寸的皮帶輪，還會用來制造大尺寸的金屬件，比如直徑將近10米的罐體封頭。這種拱形的罐體封頭在化工廠或者罐區內很常見。

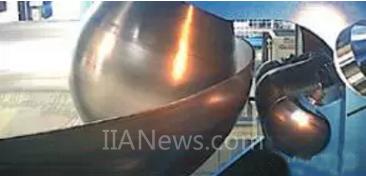

　　封頭的生產，首先要用壓鼓機把圓形的鋼板中心壓下，使鋼板形成碟狀，然后在通過旋壓機把鋼板邊緣壓成垂直的卷邊。下圖就是封頭的生產過程，而最后的一步就是使用一臺立式封頭旋壓機。

　　MTS的RP傳感器用來控制球形頭的位置和底部升舉油缸的升舉高度，從而制造出不同尺寸的罐體封頭。

　　MTS傳感器的技術優勢

　　● 測量精度高，滿足旋壓機的機械尺寸加工精度

　　● 行程可選25～7600毫米

　　● 可選模擬量或者數字量輸出，兼容不同控制系統

　　● 測量不受到振動和液體飛濺的影響。
