WAGO屏蔽線連接器，為諸多城市軌道車輛及鐵路控制系統有效地屏蔽了電磁干擾，實現并保證了無干擾運行，為它們打造了一個不受塵世影響的“世外桃源”。

　　屏蔽線抗干擾性能提升，迫在眉睫

　　位于遼寧大連的中車大連機車車輛有限公司是我國唯一具有同時自主研制并批量出口內燃機車、電力機車、發動機、城市軌道車輛的國家重點大型企業。至2017年底，公司共新造70多種型號的內燃機車和10種型號電力機車，新造機車總量合計近11000臺，占全路機車保有總量的一半，其中和諧型機車突破3700臺。

　　隨著城市軌道交通的控制系統對安全性、可靠性的要求越來越高，屏蔽線抗干擾性能的提升就是其中之一，因為它涉及到了信號系統、儀表系統和廣播系統等內容，保證信號傳輸在工程中不會失真，不會被外界干擾或盡可能的減弱其遇到的電磁干擾。

　　因為與WAGO萬可一直保持著密切的合作關系，2017年針對新造地鐵車輛的屏蔽線應用問題，中車大連公司向WAGO萬可反映之前他們采用的其它品牌的產品，屏蔽線會壓線框、現場使用時會出現彈簧回彈性不好，做工以及材質都比較粗糙，擔心其品質會影響其控制系統的整體使用安全。

　　并且他們的新項目使用的屏蔽線直徑更細，控制柜內空間有限，希望我們能為他們提供一套能夠解決該項需求的產品和應用方案。

　　WAGO 790系列的應用

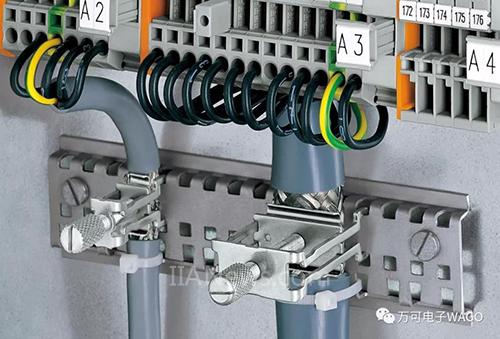

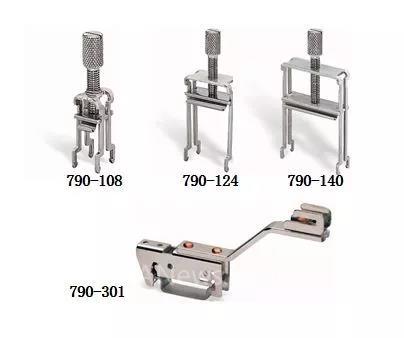

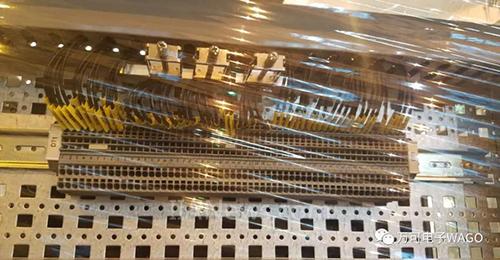

　　經過與WAGO萬可工程師的溝通，針對中車大連公司的新要求，WAGO萬可為其提供了帶有滾花螺絲的790系列屏蔽線連接器。

　　● 該屏蔽線連接器擁有很高的性能，因為屏蔽夾持單元處與電纜的未屏蔽部分盡可能的接近。

　　● 790系列產品接線范圍和接線方式非常靈活，能夠輕松解決客戶新項目遇到的問題。

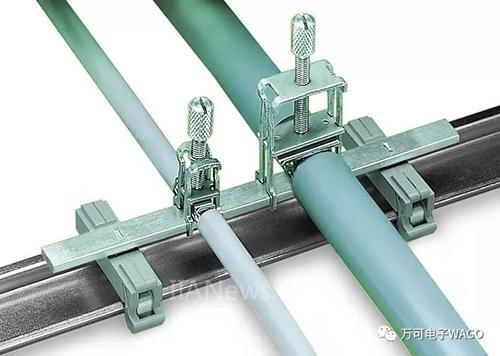

　　● 此外，還提供了U型匯流條安裝790系列屏蔽線連接器，節省空間，提高接線效率。

　　小插曲促進大合作

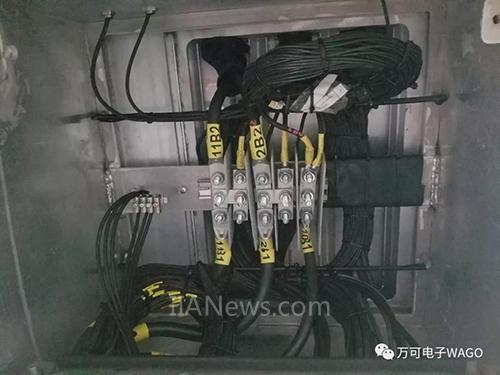

　　操作人員在現場安裝WAGO萬可790系列時，害怕不牢固，螺絲擰緊力矩過大，而且使用扎帶固定，導致屏蔽線一側壓薄，因此通過耐壓測試時擊穿了屏蔽線，安裝和測試遇到了困難。經過WAGO萬可工程師的現場指導，操作時需要嚴格按照WAGO萬可樣本中說明的，螺絲擰緊力矩最大為0.5Nm，并且使用帶力矩設置的螺絲刀進行操作。后期，客戶對此使用效果十分滿意。

　　WAGO 791系列的應用

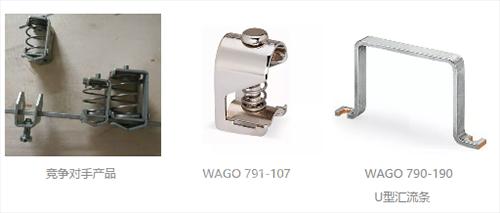

　　針對配有彈簧的屏蔽線連接器，中車大連公司用WAGO萬可791系列替換了原來使用的產品。

　　791系列產品擁有彈簧部件，可以保證良好的電氣連接效果并可對屏蔽層金屬網的變形進行補償。并且該產品彈簧回彈性比較好，多次安裝拆卸后，現場使用效果反饋良好。

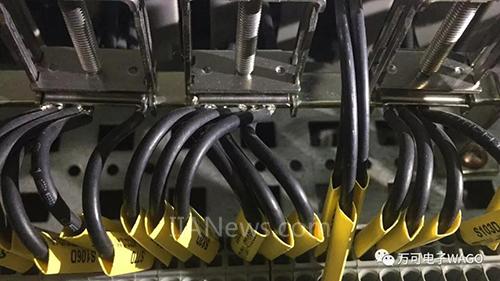

　　WAGO萬可還向其提供了U型匯流條安裝791系列屏蔽線連接器，在空間和接線效率上滿足了該公司的需求。

　　WAGO萬可790系列、791系列屏蔽線連接器及其附件經過城市軌道交通及鐵路行業客戶大量的應用實踐，有效屏蔽了控制系統中的電磁干擾，保證了其無干擾運行，不凡性能在業界得到好評，WAGO萬可希望能為更多客戶的控制系統打造一個不受干擾的“世外桃源”。
