I/O-SYSTEM?750? XTR系列產品

　　眾所周知，泵站是所有制造和過程工業中供應基礎設施的一部分，WAGO萬可自動化系統除了可以處理相關參數(如壓力，溫度和吞吐量)外，還可以對泵站進行控制，并將其連接到控制層。而在石油和天然氣的生產中，安裝在泵站中用于獲取液態和氣態原料的部件必須能夠承受多種極端環境，并且還必須滿足不同國家的最高法律要求。石油公司還將組件的選擇、使用和運行的嚴格規定納入其規范中。這些要求不僅涉及系統可用性和生產力，還涉及環境和資源保護。

　　在油氣生產領域中

　　極端環境是一個永恒的挑戰

　　石油和天然氣生產是一個并不輕松的話題，不僅在政治層面，而且在技術上也是如此。泵站必須安裝在油氣藏附近。這些地點往往遠離居住區，多數處于極端環境中。在人類不能也不會生活的這些地區，敏感的電子元器件，例如控制器、隔離放大器、以及I/O模塊，必須承受極端環境，因?yàn)閷?duì)于數十億美元的石油和天然氣行業來說高度的系統可用性是決定其成敗的關鍵因素。早在泵站的設計期間就需要考慮這些因素，因?yàn)楫?dāng)系統需要在惡劣條件下運行至少十到三十年時，必須做出正確的決定以保證最高水平的生產率以及組件的長期可用性。對于供應商而言，這意味著組件開發和生產必須滿足極端環境帶來的特殊要求。

　　海上應用

　　海水會加速設備的腐蝕

　　安裝在海上的設備(如鉆井平臺)需要承受極端惡劣的氣候環境。雖然溫度可能僅在+5至+30℃的范圍內波動，但鹽空氣會粘附并堵塞組件。繼而組件會被銹蝕或腐蝕損壞。因此只能采用由不銹鋼制成的優質部件來抵抗由鹽水造成的外部腐蝕。所謂的內部腐蝕問題更加復雜也更難解決，因?yàn)樵谑蜕a(chǎn)過程中自然產生的硫化氫也會侵蝕不銹鋼。但是只要材料保持流動狀態，這種情況就會很少發生。由氣體、油、水和沙子組成的混合物長時間停留在管線內，是造成泵站停止運行的關鍵因素。因此，對于海上應用，可將電子部件安裝在專門的控制柜中以盡量減少外部影響。此外，控制柜中的安裝空間可理想地配備空氣處理系統，以從空氣中除去鹽分并將溫度保持在恒定水平。這些解決方案顯著延長了組件生命周期。

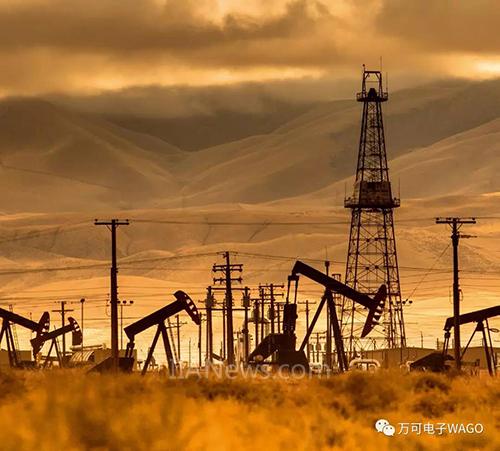

　　來自沙漠的挑戰

　　沙塵和高溫

　　在沙漠地區，電子設備需要經受大幅溫度波動的考驗：在撒哈拉沙漠的某些地方或阿拉伯半島的哈利沙漠，白天溫度可能高于+60°C，而夜晚則會相當寒冷。12小時內40°C的溫差并不罕見。外部控制柜的溫度可能還要遠遠高于+60°C。此外，塵沙還可能堵塞控制柜的過濾器。

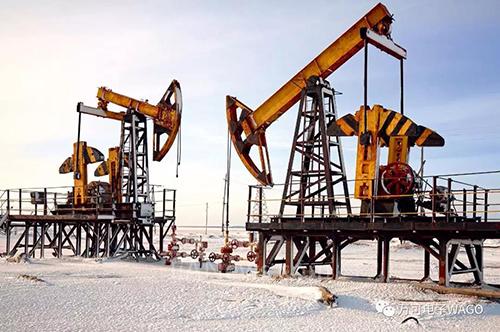

　　來自冰雪寒冷區域的挑戰

　　冷凝是最大的敵人

　　在所有的極端環境中，嚴寒是最容易戰勝的。最大的危險是PCB端子會由于溫度波動導致發生冷凝而損壞。此外，電子元器件長時間暴露在零度以下溫度時也可能損壞。這個問題可以通過安裝加熱系統輕松解決，這樣可以保證控制柜處于恒定的溫度中。

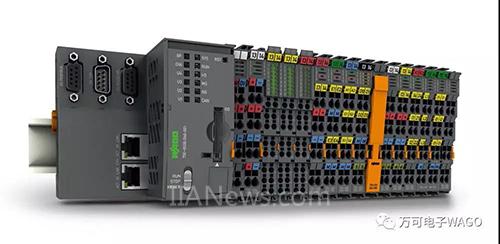

　　WAGO-I/O-SYSTEM 750 XTR

　　可靠應對所有挑戰

　　泵站中的電子元器件除了要承受來自自然界的壓力外，根據具體標準規定制定的法律規定越來越多。不同的國家規定也不同。同樣，安裝的周圍環境，例如油罐車或鉆機、以及傳統油井架附近，都會對控制系統有特殊的要求。需要考慮振動、溫度波動以及其它多種因素。

　　WAGO-I/O-SYSTEM?750?XTR系列產品正是為應對這些極端環境而開發的，并且主要應用于過程工業和船舶行業。除了可以承受-40°C到+70°C的極端溫度，該系列產品可以承受由機械外力造成的振動，可抗高達5g?(50?m/s2)加速度的振動并且具有25g?(250?m/s2)的抗持續沖擊性，并且可應用在海拔5000米的區域。優秀的抗脈沖干擾性能可使I/O系統的電子元器件免受由于開關操作導致的脈沖電壓的干擾，可抗高達1.0?kV(24?V模塊)和5.0?kV(230?V模塊)的干擾。

　　750?XTR系列因其卓越的性能以及可靠的構造能抵抗機械沖擊以及惡劣的氣候條件，而無需額外的保護措施。

　　● 這樣可以節省DIN導軌上的空間。

　　● 僅12mm寬的模塊最多可提供16個通道。

　　● 降低能源和維護成本的同時還可提升生產率。

　　● 控制器可在符合IEC?61131-3標準的CODESYS環境中進行編程。

　　● WAGO-I/O-SYSTEM?750?XTR系列產品除了可以實現最大的投資回報率以外，還可以幫助常年在惡劣環境中工作的設備實現更好的系統可用性。
