按制漿造紙的工藝流程，造紙機械可以分為備料制漿設備、造紙機和整飾加工機械三大類。
備料設備是造紙原料在蒸煮或磨漿前，按蒸煮或磨漿工藝要求進行預處理和加工的設備，分為非木材纖維備料設備和木材纖維備料設備。前者有切草機、切葦機和甘蔗除髓機等，后者有剝皮機、削片機等。
制漿設備是將植物原料分離成纖維過程所用的設備。制漿方法可分為化學法、機械法和化學機械法，相應制漿設備包括蒸煮器、磨木機、熱磨機、洗漿機、漂漿機、打漿機和廢液回收設備等。
造紙機是使紙漿形成紙幅的分部聯動的全套設備，包括流漿箱、網部、壓榨部、烘干部、壓光機、卷紙機，以及傳動部等主機和汽、水、真空、潤滑、熱回收等輔助系統。

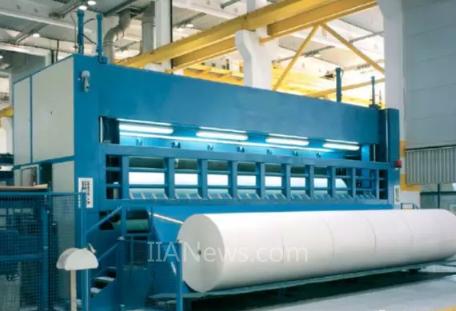

復卷機概念
復卷機是造紙機械中整飾加工類的一種設備，其用途是將造紙機生產出來的紙卷(稱為原紙卷)進行依次復卷，紙張經過復卷后做成成品紙出廠。
由卷紙機卷得的紙卷比較松軟，內部可能會有破損或斷頭，兩側邊緣不整齊，紙幅寬度等多不能直接使用于紙加工或印刷等機器，大部分紙種(如新聞紙、凸版印刷紙、包裝紙等)必須經過復卷機切邊、分切、接頭、在紙卷芯上重卷形成一定規格、一定緊度要求的成品紙卷才能出廠。
復卷過程主要完成三個任務：
1. 切除原紙毛邊;
2. 將整幅原紙分切成若干符合用戶規格的幅寬;
3. 控制成品紙卷的卷徑，使之符合出廠規格。

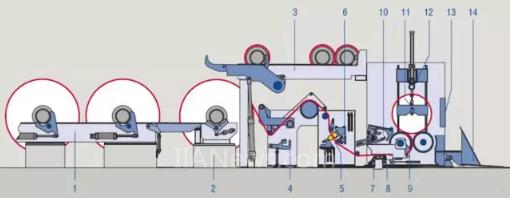

復卷機的工作原理是：紙幅通過引紙輥、導紙輥和復卷機縱切機構切成我們所需要的寬度，然后根據所需要的緊度和成品紙卷的直徑大小而復卷成紙卷。復卷機的主要結構參數就是它能復卷的紙卷的寬度、復卷機能達到的最高車速、成品紙卷的質量、退紙輥的和卷紙的最大直徑、切紙的方法。
復卷機主要結構
? 退紙部
? 縱切部
? 卷紙部
? 舒展裝置
? 支承輥
? 卸卷器
? 傳動機構
? 壓力機構
? 壓紙輥
? 液壓(氣壓)懸稱機構
MTS傳感器使用的位置

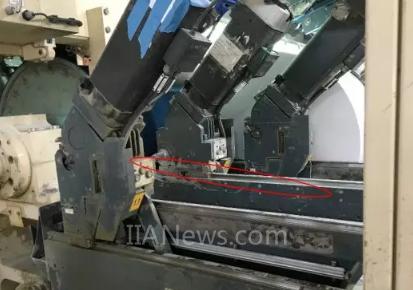

1.分切系統：長行程、多磁環傳感器
2. 壓輥位置：長行程、多磁環傳感器
3. 復卷直徑測量：短行程、單磁環傳感器
4. 紙卷位置移動測量

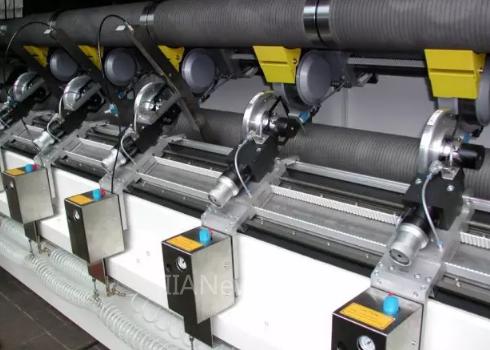

分切系統
在分切系統中，MTS多磁環傳感器的磁環與刀片及刀座固定在一起，刀片與刀座均由電機來帶動，MTS傳感器將磁環位置即刀片和刀座的位置反饋給控制系統，從而實現自動排刀功能。
每個分切系統需要2根傳感器，分別測量刀片和刀座的位置。

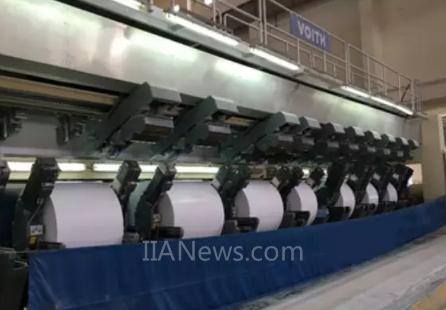

壓紙輥
首先，在復卷機系統中，壓紙輥對紙卷的緊度控制有重大影響。其中，壓力調整機構起到了保持紙卷以及支承輥壓區壓力恒定的作用，主要目的是防止在剛開始工作時的紙卷打滑或復卷后期卷取太緊。
紙卷打滑是因為紙卷太輕，卷取太緊是由于到復卷后期壓力太大，在現代復卷機系統中，壓紙輥都是自動控制的，這樣就可以對紙幅施加額外的作用力。
分切的每個紙卷均需要一個壓輥，跟分切系統類似，MTS傳感器多磁環傳感器僅需1根傳感器即可對所有壓輥位置進行測量，以保證壓輥位置的準確性。
紙張在分切前、后均需要壓輥壓住，因此每臺設備需要2根長行程多磁環傳感器。
復卷直徑測量
紙張經過復卷后做成成品紙出廠，不僅對于紙卷寬度有要求，對于紙卷的直徑也是有著嚴格要求的。因此在復卷的過程中需要傳感器對復卷后的紙卷直徑做實時測量。為保證復卷后紙卷的質量，對每個紙卷的兩側都會進行測量。

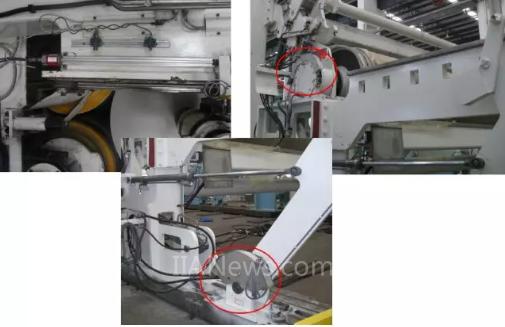

紙卷位置移動測量

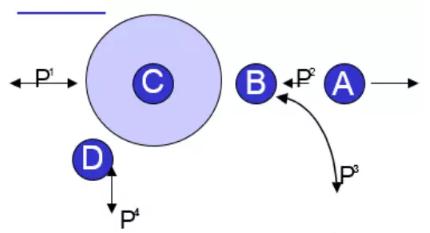

整個自動化系統由下面組成：
? 1個主卷(C)
? 2個壓輥，保證紙張緊繞在主卷C上
? 控制軸：P1, P2, P3, P4 四個方向 (P3是圓弧運動)
當主卷C滿料后就需要更換，這是壓輥B和D就需要離開壓緊位置，然后將主卷C移至卸貨位置;然后將A卷移動至工作位置，壓輥B和D重新回復至工作位置。
MTS傳感器的優勢
? 高精度
? 總線輸出，接線更簡單
? 單傳感器，多位置測量
? 非接觸測量，壽命長
? 機械安裝簡單
? 高性價比
