德國Alfred K?rcher公司(凱馳)生產的高壓清洗機已成為德國家庭必備的清潔設備，在國際市場也備受用戶青睞，越來越多的人在家庭的日常清潔中使用了K?rcher產品。

　　K?rcher清洗機最具辨識度的特征之一是它的鮮黃色外殼，但外殼制造也是生產過程中的主要瓶頸之一。例如，K2系列清洗機的外殼由六臺注塑成型機生產，每臺每天可制造1,496個，但遠遠不夠。因?yàn)镵?rcher擁有四條裝配生產線，每日的K2高壓清洗機組裝量可達12,000臺。

　　K?rcher高壓清洗機

　　添置更多的注塑成型機顯然是一種選擇，但在協調員LeopoldHoffer看來可以通過挖掘現有設備潛力來提高生產效率?！拔覀兊哪繕?biāo)是將成型周期從52秒縮短為40到42秒之間?！睘榇怂?lián)系了LBC Engineering公司(已被雷尼紹收購)，尋求縮短模具冷卻時間的方法。

　　解決方案

　　“項目第一階段是獲取現有模具數據，以確定目標是否可行，”K?rcher的雷尼紹項目協調人Carlo Hüsken回憶。利用K?rcher提供的數據繪制出注塑成型工序的熱成像圖，然后采用Cadmould? 3D-F模擬軟件進行分析。結果表明，在52秒的整個成型周期內，冷卻時間就占到22秒。接下來，雷尼紹對熱成像過程中檢測到的熱點進行重點建模。利用這些數據，雷尼紹完成了一次含有20個成型周期的數據模擬。

　　第二次模擬時，改進了噴嘴側的溫度控制方式，通過在噴嘴側的模具板內加入兩條傳統的冷卻水道，加大對模具板上的鈹銅圓形螺紋接頭的冷卻效果。

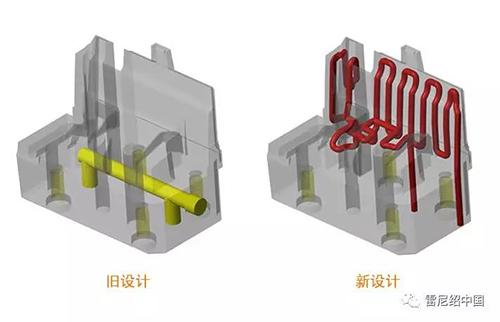

　　隨后，又進行兩次模擬，以此評估當應用隨形冷卻時可能獲得的潛在改進。傳統的模具冷卻方式是在模具中鉆孔，形成網狀冷卻液通道，但其幾何形狀會受到限制，對復雜模具，冷卻效果會大打折扣。采用隨形冷卻方式的模芯，使用金屬增材制造方法，這類模芯是利用增材方式逐層加工出，冷卻液通道的復雜性幾乎不受限制。一般，模具內的隨形冷卻通道可保持與模具壁的距離均等，冷卻效果更均勻;或在模具內熱點集中的區域，加大隨形冷卻通道的密集度，為這些區域提供更快速的冷卻。

　　模擬過程顯示，采用隨形冷卻后，幾乎所有熱點區域的冷卻效率均可得到有效提升，模具壁的溫度降低多達70°C。

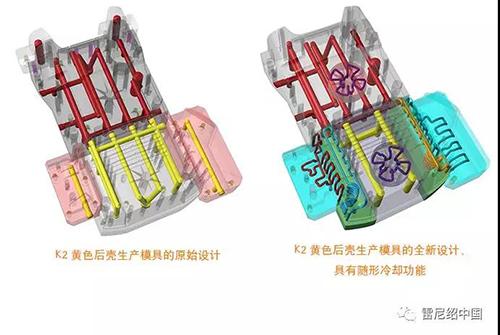

　　根據模擬結果，雷尼紹為K?rcher提出了一個全面的改進方案，指出隨形冷卻可用于改進模具中熱點區域的溫度控制，從而使各個部分的冷卻速率更均勻，并減少整體冷卻時間。修改后的模具設計加入了兩個增材制造的模芯，可向確定的熱點區域提供隨形冷卻功能。

　　結果

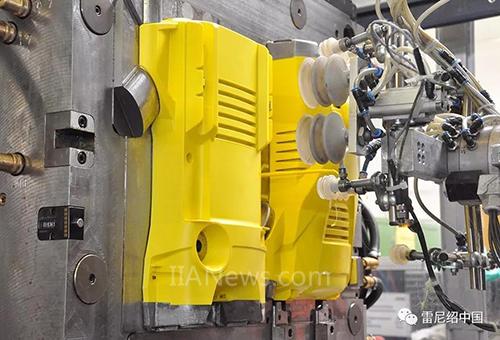

　　制造中的K2高壓清洗機外殼，圖片來源:Gogoll

　　雷尼紹使用熱成像技術檢查了修改后的模具設計的效果，確認模具壁的溫度可降低40°C至70°C，冷卻時間可從22秒縮短至10秒，減少了55%。K?rcher注塑技術團隊也通過實際生產證明，新的模具設計加上對一些外圍工藝的重新調整，可將成型周期從52秒縮短至37秒。每臺注塑成型機的外殼日產量可從1,496個增加至2,101個。

　　隨后，K?rcher對其他模具的設計也進行了改進。雷尼紹使用增材制造技術生產了這些具有隨形冷卻功能的模芯。

　　就我們的案例而言，它既涉及傳統冷卻技術，又涉及隨形冷卻技術，既包含傳統方式加工的冷卻液通道，又包含采用增材制造方式加工的模芯，同時還涉及模芯的真空釬焊技術，”Hoffer先生道，“利用所有這些技術，我們才能制定出最合適的生產方案?！?/FONT>
