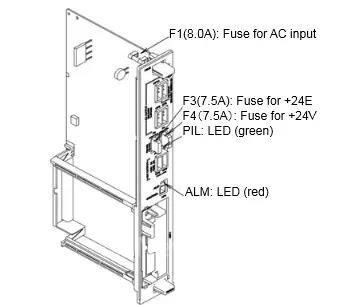

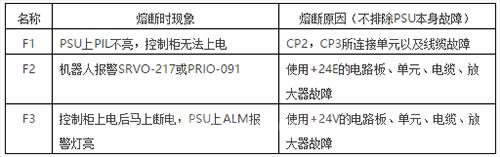

一. 電源單元的保險絲

　　F1-AC 輸入保險絲 (A60L-0001-0450#8R0)

　　F3-+24E用保險絲 (A60L-0001-0046#7.5)

　　F4-+24V用保險絲 (A60L-0001-0046#7.5)

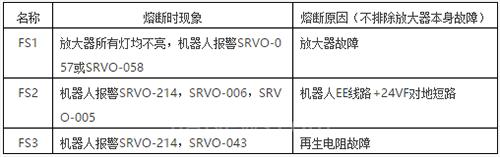

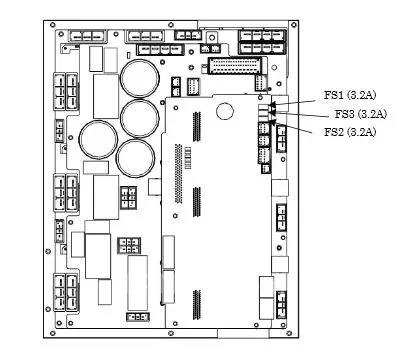

二. 放大器的保險絲

　　FS1：用于產生放大器控制電路的電源 (A60L-0001-0290#LM32C)

　　FS2：用于對末端執行器、XROT、XHBK的24V輸出保護 (A60L-0001-0290#LM32C)

　　FS3：用于對再生電阻、附加軸放大器的24V輸出保護 (A60L-0001-0290#LM3)

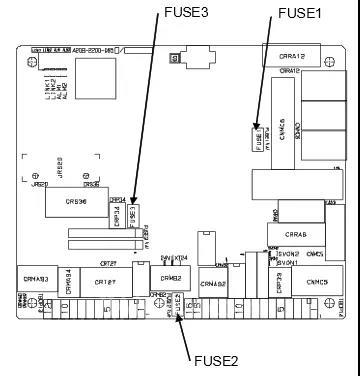

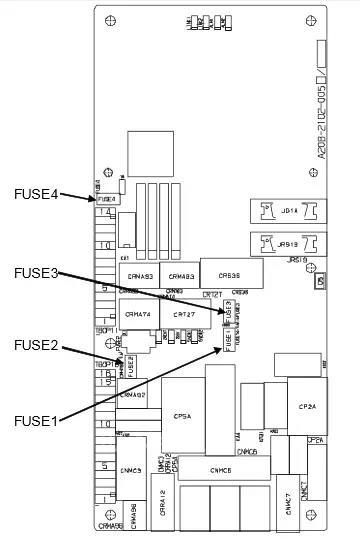

三. 急停板的保險絲

　　FUSE1：內部電路保護用

　　(A60L-0001-0290#LM10C)

　　FUSE2：+24EXT線路(急停線路)保護用

　　(A60L-0001-0290#LM10C)

　　FUSE3：示教器供電電路保護用

　　(A60L-0001-0290#LM10C)

　　FUSE4：SFDI保護用(限于 B-機柜)

　　(A60L-0001-0290#LM10C)

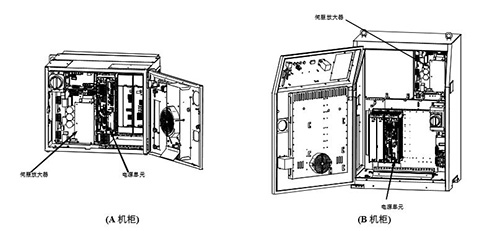

　　A型控制柜：

　　B型控制柜：
