Micro LED在業界被視作OLED后, 下一代主流的面板技術, 一些業界消息也報導了部份廠商將會在2018年開始投入試產。

　　市場預期Micro LED 將會優先采用在智能手表, AR/VR 虛擬現實等穿載裝置, 戶外顯示器, 和汽車指示燈, 顯示屏等需要低耗電率和高亮度顯示的應用。

　　Micro LED面板由多個尺寸僅2.5 至 5 um的超微型LED組成, 由于每顆LED代表一個像素, 相比目前的LCD或是OLED面板技術, 提供更高的分辨率, 亮度(在陽光底下), 反應時間, 以及更低耗電率等。

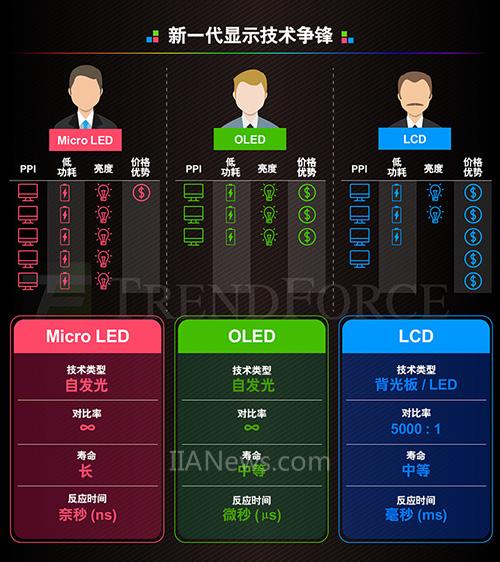

　　以下圖表比較了目前市場主流和開發中的面板技術的特性, 可看到Micro LED技術在多個方面較LCD 和 OLED面板技術具有優勢, 目前唯一的缺點就是技術還沒有足夠成熟, 導致生產成本高昂。

　　在生產技術層面上, Micro LED制程中的大量轉移(Mass Transfer), 將會是技術成功與否的關鍵。大量轉移需要非常精密的運動控制系統精確而迅速地把LED轉移到目標的基板上。用于轉移Micro LED的設備精度需要不低于±1.5 μm。

　　不過目前市場上相關的設備精度, 無論是同時轉移多顆LED的取放(Pick and Place)系統, 或是轉移單顆LED的覆晶(flip chip)設備大都未能滿足Micro LED大量轉移的規格要求。 因此, 運動系統是其中一個業界需要尋求解決方案的課題, 藉此降低Micro LED的生產成本和提升良率。目前多家廠商和研究學院積極開發大量轉移的相關技術。

　　位置反饋系統 (光柵)作為整個運動系統核心組件之一, 意味著對未來Micro LED制造技術的發展起著十分重要的作用。面板制程的設備目前探用的大型空氣軸承平臺，其典型運動誤差小于10 nm或10 arcsec。顯然，需要各廠商對其性能必須做出改進，方可滿足未來Micro LED設備在相關制造技術層面上對運動控制精度的要求。典型的光柵規格要求包括：帶有精細細分、周期誤差低、信號噪音(抖動)小、封裝尺寸小，以及具有可選的模擬/數字輸出功能。

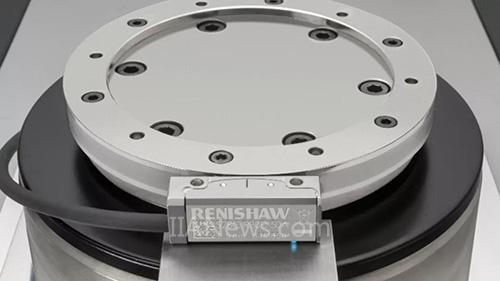

　　多年來無論是在LCD或是目前火熱的OLED面板制程設備上的應用, 雷尼紹的光柵產品早已證明他的出色性能和穩定可靠性。雷尼紹最新推出的VIONiC?系系列數字光柵在保持性能表現的同時進一步提升工程師在設計設備時的靈活性。VIONiC光柵系統采用雷尼紹著名的光學濾波系統與全新定制的細分與監控ASIC(專用集成電路)相結合，以增強動態信號處理能力并提高信號的穩定性。

　　{ VIONiC成為雷尼紹迄今為止

　　最高性能的增量式光柵系統 }

　　?VIONiC系列的設計在縮小總體尺寸的同時保持了系統的高性能，它在讀數頭內部集成了所有必需的細分電路和數字信號處理功能，因此無需再使用其他外部接口。

　　?在周期誤差、抖動、速度、分辨率和精度等方面，VIONiC均在同類產品中保持領先水平。標準的VIONiC讀數頭的周期誤差 <±30 nm，有效分辦率范圍介于5 μm至20 nm之間，速度可超過12 m/s。

　　? 為了滿足最為嚴格的性能要求，雷尼紹還提供VIONiCplus?讀數頭，其周期誤差 <±10 nm，抖動低至 <1.6 nm RMS，分辨率范圍可從100 nm低至2.5 nm，各項性能指針均能滿足目前絕大部份苛刻的運動控制應用。
