對角線

　　測量操作

　　現今，在機床廠家安裝機床硬件(如硬軌、線軌等)時，大多使用傳統放置大理石板拉表等方式去校正兩個軸向移動所產生的垂直度誤差，方法繁瑣、耗時，基準大理石塊自身也存在誤差，所以很難更快有效的測量準確的數據。

　　針對廠家面臨的測量難題，雷尼紹激光干涉儀配備簡單鏡組，用對角線的測量方式能快速解決此問題。

　　操作步驟如下(例：測量XY兩方向?qū)蔷€)

　　一、記錄X、Y兩軸行程

　　如:X行程0-500，Y行程0-500，則兩條對角線移動兩個方向?yàn)?D1、D2)，實際移動的起點和終點為D1:(X0,Y0-X500,Y500)、D2:(X500,Y0-X0,Y500)

　　(注意:對角線的起點和終點應該保持一致性。)

　　二、在D1坐標端放置鏡組。

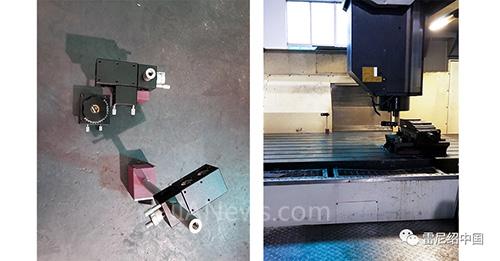

　　三、一般在不動軸上放置分光鏡頭(分光鏡出光位置放置可調轉向鏡)，在移動軸上放置安裝桿，此時分光鏡與安裝桿為靠近端(程序啟動點。)

　　四、轉動轉向鏡，使光束打在安裝桿上，此時啟動程序移動軸，使轉向鏡的折射的光束始終打在安裝桿的同一點位上，如移動到末端時，光束偏離，此時旋轉轉向鏡，使光束再次打在安裝桿上(此時為程序末端位置)。

　　五、再使移動軸開回程序啟動點，移動安裝桿位置，使得光束打在安裝桿上。

　　六、重復第四、第五步驟，使得兩軸走對角線時，全程無斷光即可。

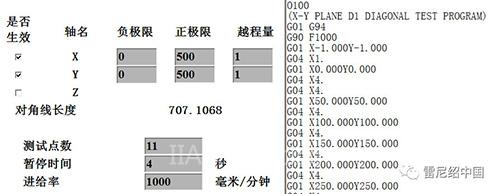

　　七、使用RENISHAW對角線軟件生成器，快速生成程序?qū)胂到y(tǒng)，進行測量。

（轉載）
