#賽題解析#
上周沒看過癮，看了一半心塞的小伙伴，
我們緊接著，
繼續未完的全國技能大賽技術解析。
回想下我們的樣題，上期對其前三個項目進行解析，現在我們進行項目四。
5-2 運動精度檢測(10分)
項目要求：

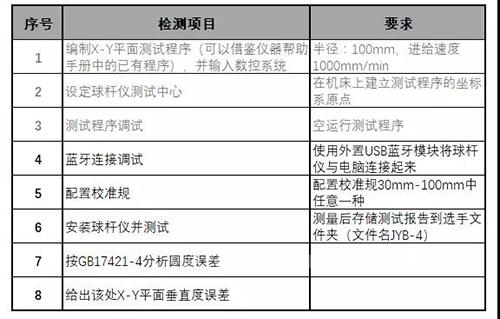

按照下表中第二列“檢測項目”和第三列“要求”，使用球桿儀對機器某指定位置按GB17421-4要求測量XY平面圓度(假定機器溫度20℃，膨脹系數11.7)。
并根據《賽卷記錄表》“附表5-2運動精度檢測記錄表”要求填寫和保存數據。
[項目四：藍牙連接調試]
(要求：使用外置USB藍牙模塊將球桿儀與電腦連接起來)
通過沿著 "I" 的方向旋轉端蓋，啟動球桿儀，見下圖。確保端蓋已經完全擰緊，但不要過度用力;
這時，LED應顯示為綠色，表示其已啟動但是還未與計算機建立通信。如果LED顯示為黃色，表示電池電量不足，在繼續作業之前，必須更換電池;

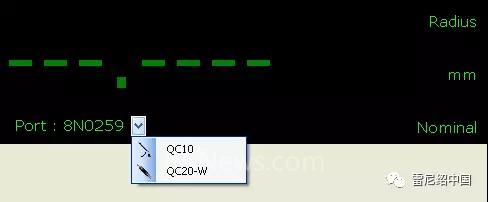

點擊數字讀數上的下拉菜單并選擇QC20-W;

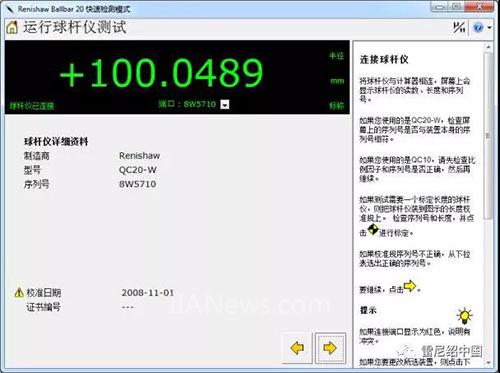

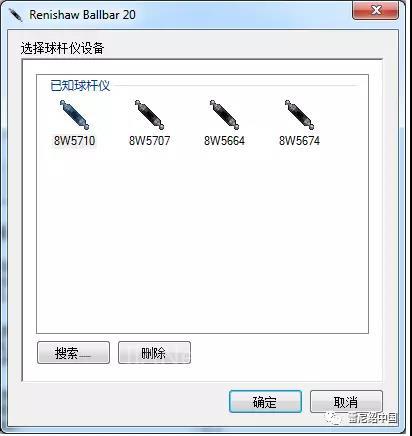

接下來，將出現一個顯示所有先前連接到計算機的QC20-W裝置的對話框。點擊你需要的QC20-W裝置(通過序列號選擇)。如果是第一次使用軟件，該窗口將為空白;

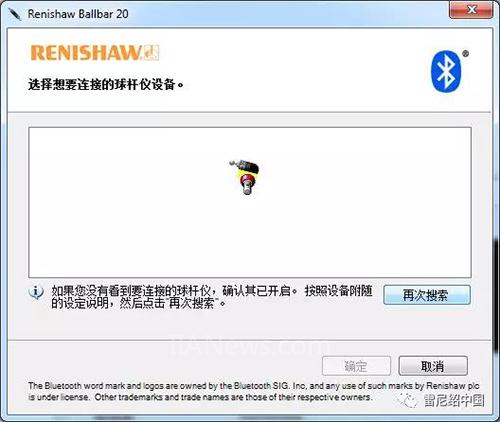

若要第一次搜索新的球桿儀或新增一個球桿儀，點擊搜索按鈕。這將識別出藍牙范圍內的所有已通電的QC20-W裝置。點擊你要使用的設備，將帶你到“已知球桿儀”屏幕，點擊確定。如果在你的設施內使用多個球桿儀，確保你要使用的裝置序列號與軟件內的序列號相符。
建立通信后，QC20-W上的LED會閃爍藍色。
[項目五：配置校準規]
(要求：配置校準規30mm-100mm中任意一種)
Zerodur校準規是零溫度膨脹系數的材料制成，用以校準球桿的長度。 它可實現精確的絕對半徑測量。在數據采集前使用校準規，這樣可用軟件測量球桿的精確長度然后在分析圖形中顯示絕對測量數據。 顯示的數據仍與最佳擬合圓相關，但是由于球桿儀的長度是已知的，軟件能計算和顯示這個最佳擬合圓的半徑。同樣軟件也能計算ISO 230-4和GB/T 14721.4中的徑向偏差值。若沒有校準規，軟件只能知道球桿的標稱長度，因此不能計算這些數值。

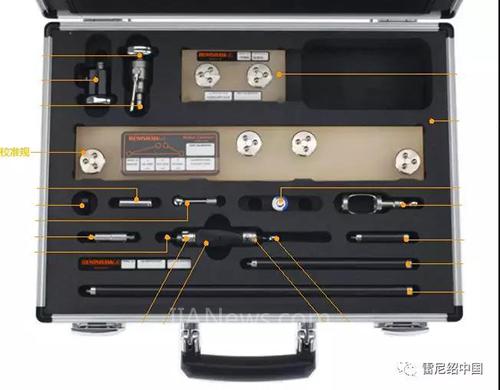

Zerodur校準規放在一個帶保護的箱子中。應該在箱中使用，無需取出。

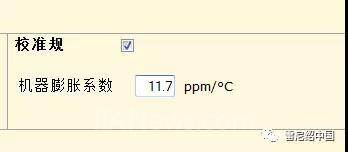

在開始新的校準測試時，勾選測試設定屏幕的“校準規”方塊。將出現一個文本框，在提示位置鍵入機器的膨脹系數，根據題目要求機器膨脹系數為11.7 ppm/°C。請注意，在實際操作中，如果輸入的膨脹系數不同，會得到不同的測試結果;

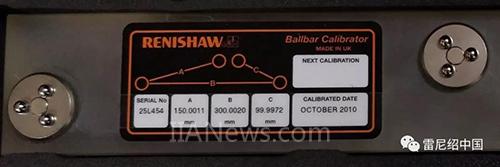

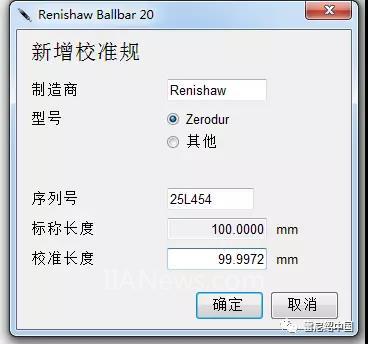

連接球桿儀后繼續運行軟件，將顯示下面的屏幕，根據校準規的標牌進行輸入;

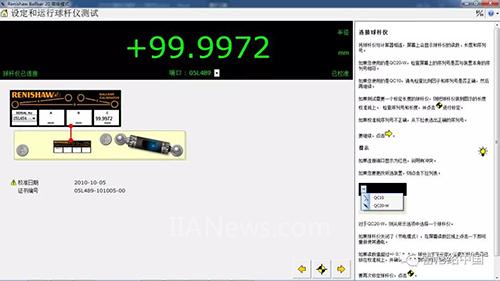

輸入完成后根據畫面提示，將球桿儀放置在校準規上，點擊進行校準，等待顯示值與校準值一致;
[項目六：安裝球桿儀并測試]
(要求：測量后存儲測試報告到選手文件夾(文件名JYB-4))

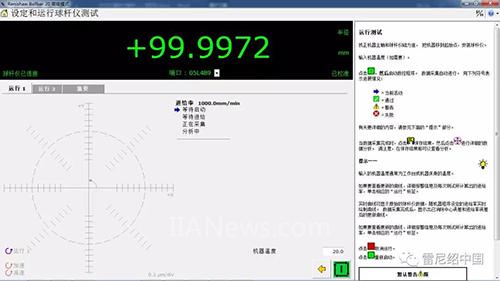

上述步驟完成后，執行測試程序到準備位(M00)，放置球桿儀，輸入機器溫度(根據要求輸入20℃，請注意，在實際操作中，如果輸入的溫度不同，會得到不同的測試結果)后，先啟動軟件采集，再繼續執行測試程序。測試完成后按照要求保存文件(文件名JYB-4)。注意繼續執行前務必檢查進給倍率是否100%!
[項目七：按GB17421-4分析圓度誤差 ]
(要求：填寫具體誤差)

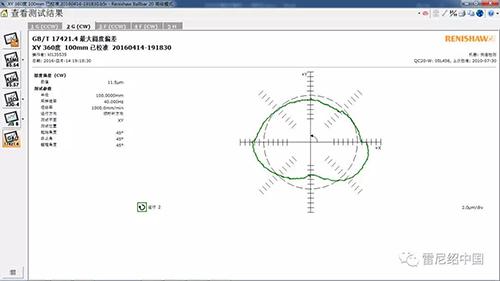

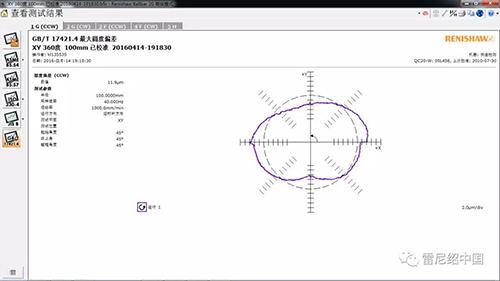

進入分析數據，在左側根據要求選擇“中國標準GB/T 17421.4” 進行分析，并記錄“圓度偏差G”，注意：CCW和CW分別代表逆時針和順時針運行，都需要記錄。如本例分別為：11.9μm(CCW)和11.5μm(CW)。
[項目八：給出該處X-Y平面垂直度誤差]
(要求：填寫具體誤差)

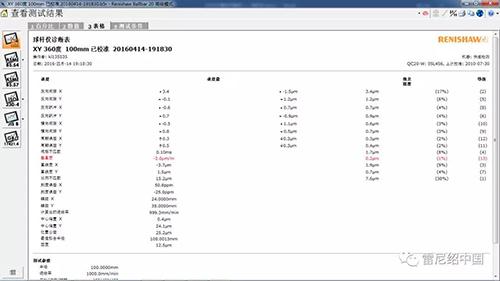

進入分析數據，在左側選擇“Renishaw診斷”，然后選擇“3 表格”，在誤差類型中找到垂直度，記錄誤差數值。如本例為：-2.0μm/m。
至此關于球桿儀、校準規及軟件的使用流程介紹完畢，希望能幫助各位更好地使用“機床狀況精度監控的最快速、最簡單、最有效的診斷工具——球桿儀”。
