知道世界上首臺顯微鏡誕生于何時?

　　首臺顯微鏡出現在16世紀。

　　最早的顯微鏡利用自然光或聚光燈來照射樣品，觀察者一邊觀察一邊將看到的內容徒手繪制出來。

　　時至今日

　　現在的顯微照相系統已經能夠同時拍攝多張顯微照片，然后組合形成超高分辨率的清晰影像。

　　3DHISTECH公司位于匈牙利布達佩斯

　　它設計和生產了世界上運行速度最快、通量最高的全自動全視野數字切片掃描儀 — P1000。

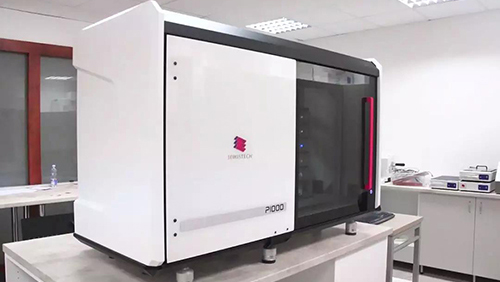

　　01 P1000掃描儀

　　P1000是一臺高精度掃描顯微鏡，大型病理學實驗室可以用它采集醫學樣品切片的超高分辨率圖像。這款新一代數字切片掃描儀是第一款集成了位置反饋光柵和磁編碼器的掃描儀，工作效率再創新高。

　　顯微鏡的三根軸上都裝有搭配RTLC-S不銹鋼鋼帶柵尺的VIONiC?數字增量式光柵系統，自動切片載臺的拾放機械臂上則裝有LA11絕對式磁編碼器系統。這些光柵及磁編碼器不僅保證了設備的精度和重復性，且提高了P1000的運行速度，使其性能遠超同類產品。

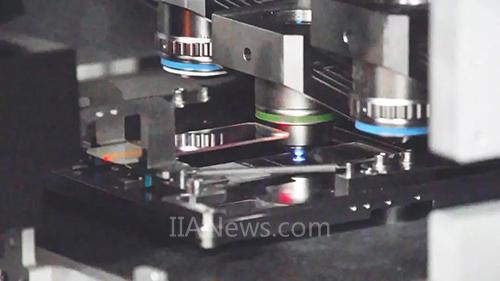

　　02 P1000顯微鏡物鏡

　　挑戰

　　P1000的研發團隊有一個明確的目標：顯著提升大型病理學實驗室的工作效率。要實現這一目標，掃描系統必須具有高通量，而高度自動化。

　　在掃描過程中，放有樣品的載物臺沿X軸和Y軸水平移動，同時鏡筒垂直移動以調節焦距。放大倍數越大，要求的精度就越高，這樣才能確保精確地拼接多張顯微照片，生成一幅超高分辨率圖像。

　　工程師開發P1000的理念是，在定位過程中通過光柵的反饋幫助提高載物臺的運行速度，但不降低其精度：自動化程度提高就減少了拍攝每張顯微照片需要的手動操作，提高流程效率。

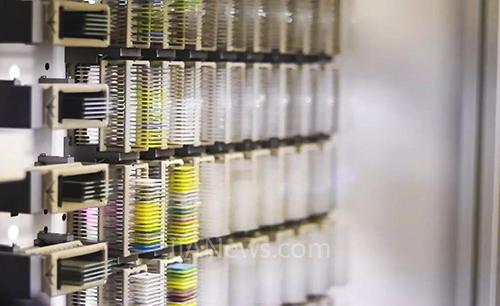

　　03 P1000切片掃描通量

　　這些顯微鏡使用的鏡筒的景深范圍可達數百納米 (nm)，需出色的運動控制技術提供支持。3DHISTECH在選擇光柵系統時考慮的最重要的性能參數便是讀數頭的分辨率和噪聲水平(非重復性誤差)。對于切片載臺上的拾放機械臂，并不需使用高精度光柵完成位置反饋，用安裝過程簡易且公差寬松、可靠性高的磁編碼器即可。

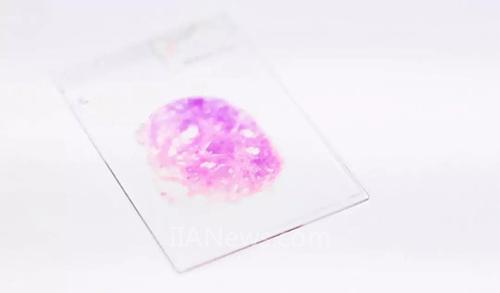

　　04 切片上的病理組織樣品

　　解決方案

　　“顯微鏡所采集的每張圖像的像素為0.25 μm至0.08 μm。預定義重疊尺寸為大約10 μm，要求光柵的反饋數據高度精確，才能將數千張圖像精確地拼接在一起。”

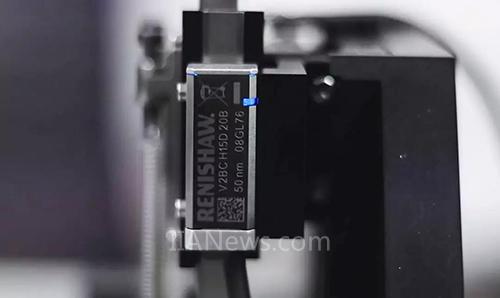

05  VIONiC光柵

　　3DHISTECH的研發工程師們決定在切片掃描儀上搭載VIONiC增量式光柵，以消除將絕對位置信息轉換為串行通信信號時的延遲。他們將光柵輸出信號直接連接至負責控制軸運動的微控制器，獲取“實時”位置反饋。所選的光柵須提供高分辨率位置反饋，而且電子細分誤差(SDE)、噪聲和抖動都要非常小。

　　VIONiC系列是雷尼紹的超高精度、一體化數字增量式光柵，適用于直線和旋轉應用。利用Advanced Diagnostic Tool (ADT)，用戶可以輕松完成VIONiC的安裝和校準。該安裝工具具備遠程、高級校準功能，是工廠生產線安裝的理想選擇。

　　拾放機械臂由三根帶光柵反饋的皮帶驅動軸組成。雷尼紹關聯公司RLS生產的LA11磁編碼器是理想的解決方案，這款產品是真正的絕對式磁編碼器系統，安裝間隙公差極為寬松。此外，LA11采用的真正絕對式測量原理可在發生意外停機時保護樣品。

　　結果

　　在雷尼紹的技術支持下，3DHISTECH的工程師團隊為每根運動軸都選定了一個最符合應用要求的編碼器產品。多款雷尼紹高端編碼器產品，助力P1000成為真正意義上的市場領先者。

（轉載）
