身為硬件/結構設計工程師的您，還在為如何將PCB板固定在控制柜中或DIN導軌上而煩惱嗎?還在為如何選型、搭配何種接線端子而焦慮嗎?還在為動輒最小10pcs、50pcs的起訂量而發愁嗎?
真的沒有一種很好的方式來解決嘛?別著急，小菲今天為大家?guī)砹?種打包的殼體產品開發套件解決方案，它使用靈活，并可輕松安裝到DIN導軌上。另外，它還提供適配的接線端子和帶安裝孔的PCB電路板，適用于手工焊接，一套也能訂購哦，快來瞧瞧吧!

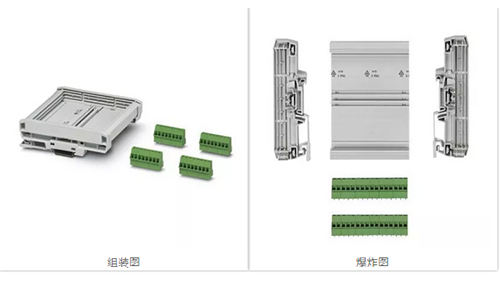

-Basic 108 100mm 殼體開發套件
環境工作溫度：-15 °C ~ 50 °C
阻燃等級：V0
包括一套適配108mm 寬PCB板的 UM-BASIC系列型材殼體，外圍尺寸：127.8mm*120mm*40mm，以及總計32位、針距5.08 mm的SMKDS系列固定式連接器。

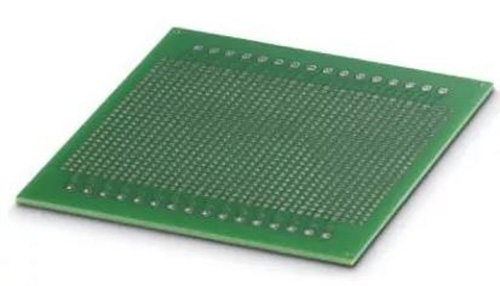

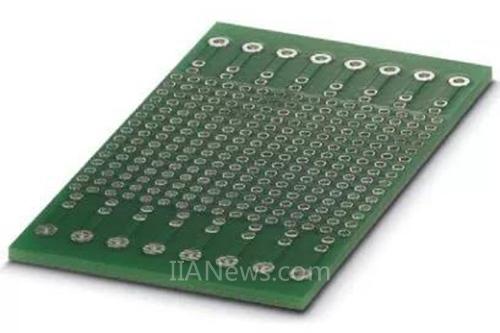

可選配如下圖所示帶安裝孔的PCB板，尺寸：100mm*107.5mm，布板面積約為10,700 mm2，訂貨號：2202551，適配SMKDS系列端子。
PCB板

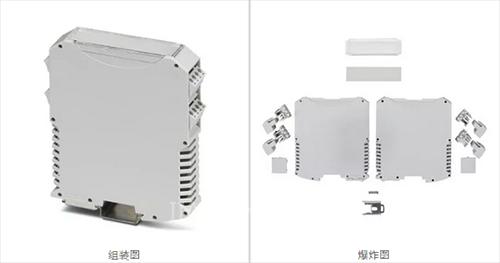

-MAX 22.5 2-2殼體開發套件
環境工作溫度：-40 °C ~ 105 °C
阻燃等級：V0
包括一套 22.5mm寬、適配兩層接線位的ME-MAX系列殼體，外圍尺寸：99mm*110mm*22.5mm，以及4個4位的插拔式螺釘連接器(MSTBO系列插座及MSTBT系列插頭)。

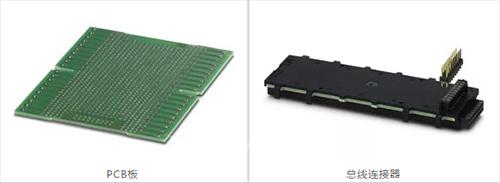

可選配如下圖所示帶安裝孔的PCB板，布板面積約為7,400 mm2，訂貨號：2202542。亦可選配用于模塊間通訊的5位T-BUS總線連接器，每位可承載8A電流、125V電壓，訂貨號：2202543。

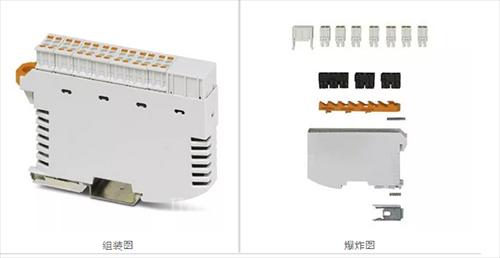

-IO 18.8殼體開發套件
環境工作溫度：-40 °C ~ 105 °C
阻燃等級：V0
包括一套長9U、寬18.8mm的ME-IO系列殼體，外圍尺寸：113.3mm*77mm*18.8mm，以及7個4位的正面直插式連接器。

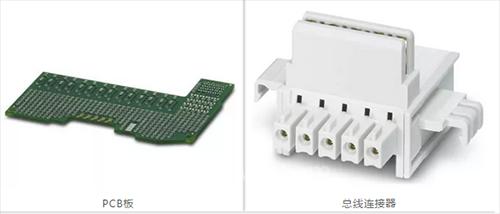

可選配如下圖所示帶安裝孔的PCB板，布板面積約為3,400 mm2，訂貨號：2202548。亦可選配用于模塊間通訊的5位T-BUS總線連接器，每位可承載8A電流、125V電壓，訂貨號：2202549。

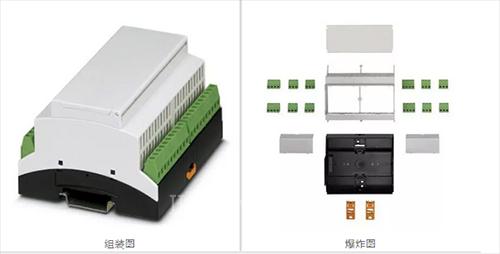

107.6殼體開發套件
環境工作溫度：-40 °C ~ 105 °C
阻燃等級：V0
包括一套107.6mm寬的BC系列殼體，外圍尺寸：89.7mm*62.2mm*107.6mm，以及總計40位、針距5mm的MKDS系列固定式連接器。

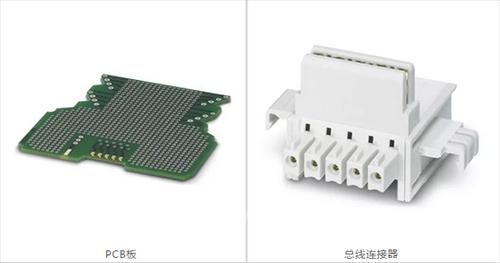

可選配如下圖所示帶安裝孔的PCB板，尺寸：103.7mm*86.4mm，布板面積約為7,650 mm2，訂貨號：2202544。亦可選配用于模塊間通訊的16位H-BUS總線連接器(14位并聯，2位串聯)和排針，每位可承載3A電流、60V電壓，訂貨號：2202545。

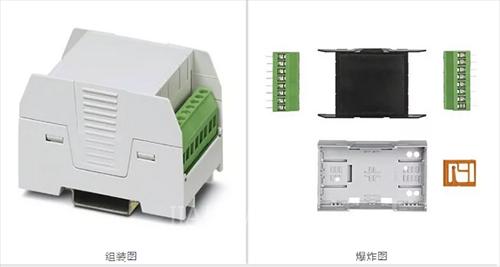

05.扁平型EH 45殼體開發套件
環境工作溫度：-40 °C ~ 105 °C
阻燃等級：HB
包括一套45mm寬的扁平型EH系列殼體，外圍尺寸：75.4mm*53.5mm*45mm，以及總計16位、針距5.08mm的MKDS系列固定式連接器。

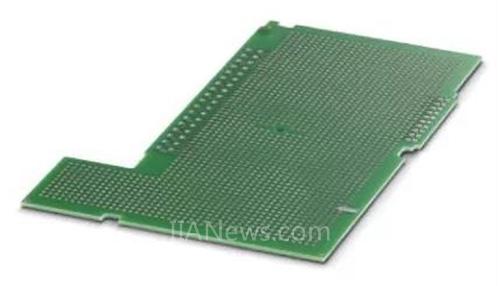

可選配如下圖所示帶安裝孔的PCB板，尺寸：41mm*73.1mm，布板面積約為1,600 mm2，訂貨號：2202552，適配MKDS系列端子。
PCB板

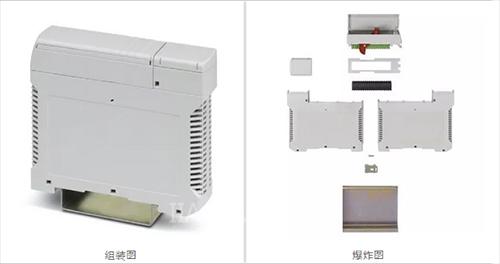

-PLC 40殼體開發套件
環境工作溫度：-40 °C ~ 105 °C
阻燃等級：V0
包括一套40mm寬的大型ME-PLC系列殼體，外圍尺寸：180mm*45mm*40mm，安裝于105mm寬的DIN導軌上，以及36位的正面搖桿式插拔模塊。
可選配如下圖所示帶安裝孔的PCB板，布板面積高達15,000 mm2，訂貨號：2202546。
PCB板
看完以上殼體開發套件的介紹以后，是不是頓時覺得輕松多了呀。當然，如果您在設計時，需要?dú)んw及PCB板的3D圖，可以依據以下步驟在我們的官網上進行下載，或者聯系我們的技術支持熱線400-828-1555 轉2號-殼體。
官網下載步驟

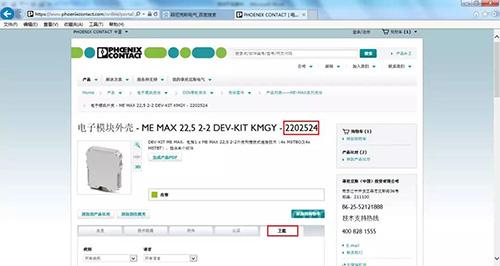

1.在菲尼克斯電氣中國公司官網()搜索到您所需要的產品，并點擊到進入“下載”頁面。

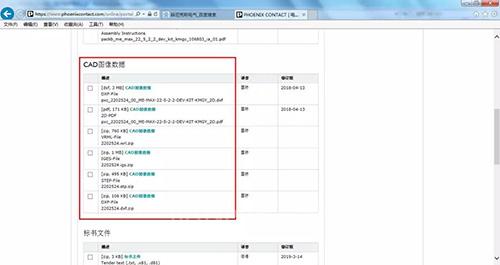

2.下拉頁面至“CAD圖像數據”位置，即可選擇您所需要的格式進行下載。
所以，在您進行Prototype原型設計、測試和小批量生產時，殼體開發套件將是您的不二選擇!
