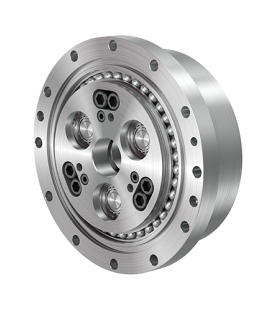

產品簡介
標準RV-E減速器，在非常緊湊和高精度零部件配置下性能卓越。集成角接觸軸承可以支持外部徑向和軸向負載，而且實現了較高效率和較長使用壽命。此外，兩級減速設計在提高減速比的同時減少了震動和慣性。
產品特點
?高精度
?小振動
?小慣量
?強抗扭剛度
?高抗沖擊性
?高壽命
?更大推力和彎矩的角接觸軸承
?高減速比(最大至103:1)且不增加減速機尺寸
?最大轉矩至5X額定轉矩(緊急停止)
產品應用
?多關節機器人(關節軸)
?SCARA機器人
?機床ATC刀庫
?機床(刀塔)
?定位用轉臺(旋轉軸)
?玻璃基板和晶片旋轉軸
RV-6E性能參數
額定轉速：30rpm
額定轉矩：58Nm
啟動停止容許轉矩：117Nm
瞬時最大容許轉矩：294Nm
容許最高輸出轉速：100rpm
容許力矩：196Nm
瞬間最大容許力矩：392Nm
齒隙/空程：.
額定壽命：6,000h
RV-20E性能參數
額定轉速：15rpm
額定轉矩：167Nm
啟動停止容許轉矩：412Nm
瞬時最大容許轉矩：833Nm
容許最高輸出轉速：75rpm
容許力矩：882Nm
瞬間最大容許力矩：1,764Nm
齒隙/空程：.
額定壽命：6,000h
RV-40E性能參數
額定轉速：15rpm
額定轉矩：412Nm
啟動停止容許轉矩：1,029Nm
瞬時最大容許轉矩：2,058Nm
容許最高輸出轉速：70rpm
容許力矩：1,666Nm
瞬間最大容許力矩：3,332Nm
齒隙/空程：.
額定壽命：6,000h
RV-80E性能參數
額定轉速：15rpm
額定轉矩：784Nm
啟動停止容許轉矩：1,960Nm
瞬時最大容許轉矩：3,920Nm(螺栓緊固)，3,185Nm(銷并用)
容許最高輸出轉速：70rpm
容許力矩：2,156Nm(螺栓緊固)，1,735Nm(銷并用)
瞬間最大容許力矩：4,312Nm(螺栓緊固)，2,156Nm(銷并用)
齒隙/空程：.
額定壽命：6,000h
RV-110E性能參數
額定轉速：15rpm
額定轉矩：1,078Nm
啟動停止容許轉矩：2,695Nm
瞬時最大容許轉矩：5,390Nm
容許最高輸出轉速：50rpm
容許力矩：2,940Nm
瞬間最大容許力矩：5,880Nm
齒隙/空程：.
額定壽命：6,000h
RV-160E性能參數
額定轉速：15rpm
額定轉矩：1,568Nm
啟動停止容許轉矩：3,920Nm
瞬時最大容許轉矩：7,840Nm(螺栓緊固)，6,615Nm(銷并用)
容許最高輸出轉速：50rpm
容許力矩：3,920Nm
瞬間最大容許力矩：7,840Nm(螺栓緊固)，6,762Nm(銷并用)
齒隙/空程：.
額定壽命：6,000h
RV-320E性能參數
額定轉速：15rpm
額定轉矩：3,136Nm
啟動停止容許轉矩：7,840Nm
瞬時最大容許轉矩：15,680Nm(螺栓緊固)，12,250Nm(銷并用)
容許最高輸出轉速：50rpm
容許力矩：7,056Nm(螺栓緊固),6,174Nm(銷并用)
瞬間最大容許力矩：14,112Nm(螺栓緊固)，10,976Nm(銷并用)
齒隙/空程：.
額定壽命：6,000h
RV-450E性能參數
額定轉速：15rpm
額定轉矩：4,410Nm
啟動停止容許轉矩：11,025Nm
瞬時最大容許轉矩：22,050Nm(螺栓緊固)，18,620Nm(銷并用)
容許最高輸出轉速：50rpm
容許力矩：8,820Nm
瞬間最大容許力矩：17,640Nm(螺栓緊固)，13,524Nm(銷并用)
齒隙/空程：.
額定壽命：6,000h
注記：1.額定轉矩是指以額定輸出轉速運轉時體現額定壽命的力矩值，并非是顯示負荷上限的數據。
2.容許力矩根據推力負荷會有所變化。
3.容許輸出轉速會受占空比、負荷和周圍溫度的影響存在差異。在稼動率：40%、容許輸出轉速以上時，請向本公司咨詢有關使用上的注意事項。
4.由于輸出軸緊固用螺栓尺寸不同，請務必確認裝配之后的各個螺栓是否按規定的緊固轉矩進行緊固。
5.銷并用型在用鉸刀將減速機的銷下孔和輸出軸部件共通開孔加工之后，請打進錐銷。
