機器人模型是如何創建的?
需要工程師一行一行敲寫代碼嗎?
每一次模型創建都需要重新開始嗎?
創建過程總是艱難而又復雜的嗎?
試看仙知機器人是如何操作的
你便會發現
創建機器人模型
原來還可以這樣方便快捷
仙知機器人自主研發的可視化操作軟件Roboshop，支持【機器人模型】編輯，那具體操作是怎樣的呢?請看下面介紹：
創建機器人模型
第一步：打開可視化操作軟件Roboshop，進入【機器人模型】編輯模塊，如下圖所示，大致分為【模塊工具欄】和【模型編輯區域】兩部分。

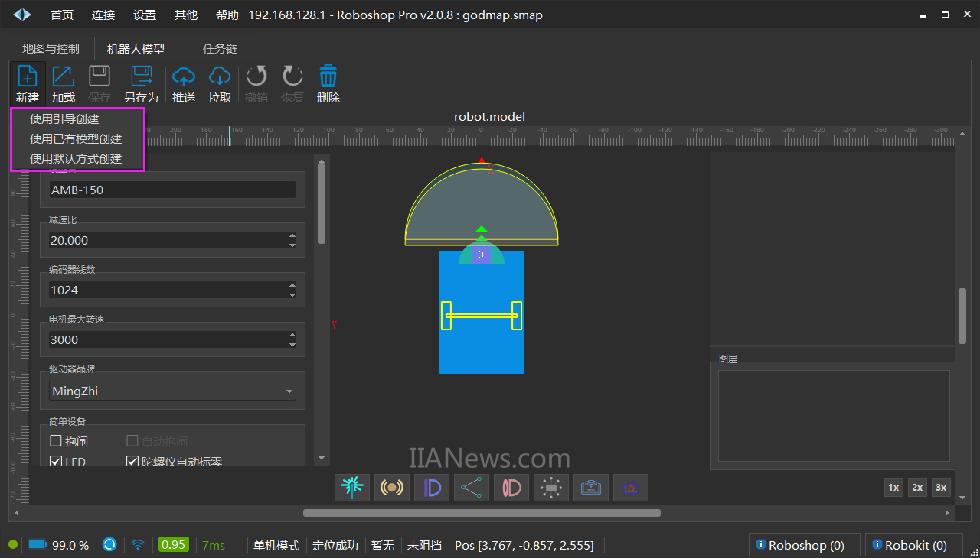

第二步：點擊工具欄【新建】，如下圖所示，出現機器人模型創建的三種方式，分別為：【使用引導創建】、【使用已有模型創建】、【使用默認方式創建】。
(1)使用引導創建：
功能：Roboshop內置新建模型引導，用戶可根據軟件提供的模型創建引導流程，快速完成機器人模型創建。
方法：點擊【使用引導創建】選項后，會在界面上彈出【新建模型引導】的引導界面，如下圖所示;按照其提供的步驟和相應的提示，就能快速創建新的機器人模型。
(2)使用已有模型創建
功能：通過加載軟件目錄中已經存在的模型文件，更快速的創建新的機器人模型。

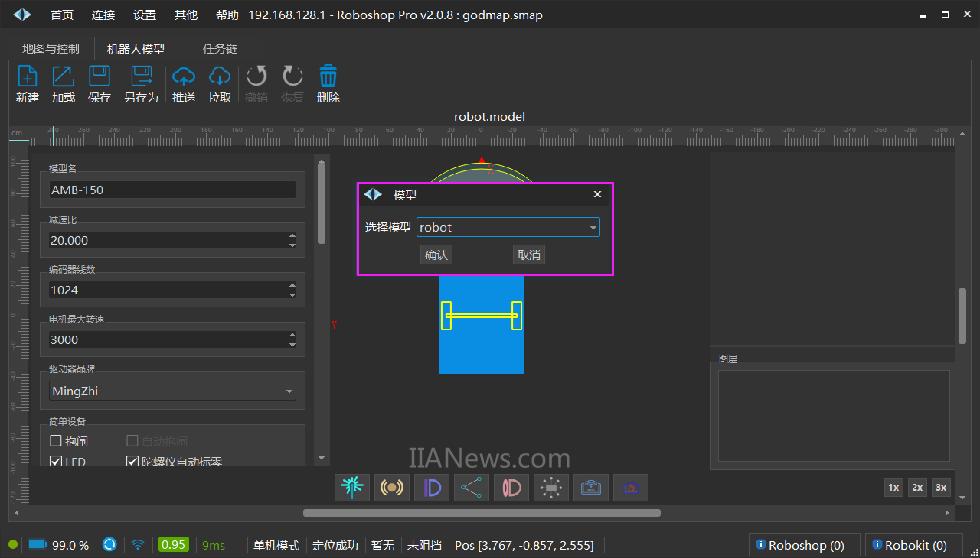

方法：點擊【使用已有模型創建】選項后，會在界面上彈出【模型】界面，如下圖所示;可根據需求選擇對應的模板。
?
(3)使用默認方式創建
功能：只創建一個默認參數的底盤，然后用戶可根據需求添加需要的模塊，并進行參數配置。
方法：點擊【使用默認方式創建】選型后，在模型編輯區域會直接加載一個只有一塊底盤的模型文件，如下圖所示;用戶可以根據需求對該模型文件進行編輯。
由于“使用引導創建”和“使用已有模型創建”根據之前模板或引導流程即可完成創建，這里便不再詳細講解;接下來重點介紹“使用默認方式創建”方法：
第一步：基本參數配置
如下圖所示，左邊被框選部分為【基本參數配置區域】;包括：【模型名】、【減速比】、【編碼器線數】、【電機最大轉速】、【驅動器品牌】、【簡單設備】、【可選設備】：(充電機構、叉車、PGV、頂升、輥筒、牽引、機械臂)、【直接設備】、【接口設備】等。
注：
(1)所有的配置信息必須要準確無誤，完成編輯后請仔細檢查所填寫的內容。然后對當前的模型文件進行【保存】、【推送】和【拉取】。
(2)在【簡單設備】模塊，只有選擇【抱閘】，后【自動抱閘】控件才可用。
(3)可選設備需要按照當前所配置機器人的實際需求進行開啟或關閉。

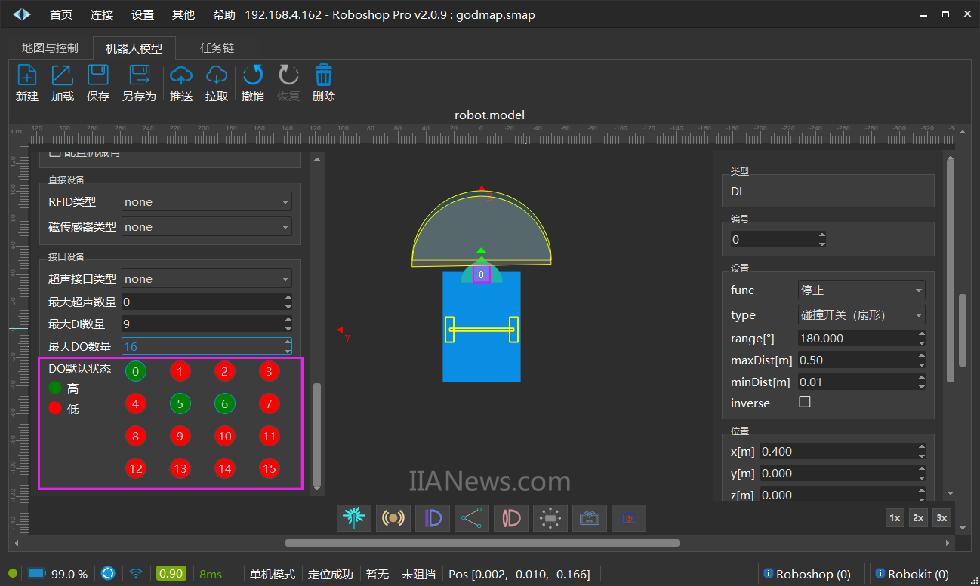

【DO】設備默認狀態，如下圖所示，綠色表示通電，紅色表示斷電，通過點擊按鈕切換狀態。
第二步：底盤配置
如下圖所示，點擊【底盤】，在右側的【設備屬性配置區域】進行底盤相關屬性的配置
第三步：其它參數配置
依次完成激光、超聲、DI、DO、磁傳感器、RFID、相機等參數配置，即可完成機器人模型創建。(下圖為激光參數配置界面)
它將產生哪些獨特的價值?
(1)無需用戶編寫代碼，即可快速完成機器人模型創建;
(2)內置引導流程，用戶可使用引導創建，快速上手使用;
(3)用戶無需重復創建機器人模型。再次使用時，可通過加載軟件目錄中已經存在的模型文件，更快速的創建新的機器人模型;
(4)用戶可根據自身需求自主創建機器人模型。包括激光、電機、驅動器、電池、超聲、DI、DO、RFID、相機、底、車型等自主搭配，并提供豐富選擇供用戶使用等。
