黑森林是德國著名的旅游勝地，因布谷鳥鐘、黑森林蛋糕、黑森林火腿、蜂蜜和豬肘等而聞名于世，很多童話故事也發生在黑森林，如《白雪公主》《灰姑娘》等。黑森林是多瑙河的發源地，南部毗鄰萊茵河谷，水資源豐富，當?shù)?4,000多名居民的飲用水便來自于附近的三口深井，而負責供水的就是H?chenschwanderberg水務協會。目前，水務協會正計劃使用智能解決方案和成熟的現代技術來實現控制系統的升級改造，以保證供水的安全、衛生、可靠。
黑森林南部供水設施的核心問題在于水泵的有效控制。從水務協會所在的Sankt Blasien地區到Waldshut-Tiengen 市之間需要經過兩座高度落差360米的山谷。此處的供水管網覆蓋65公里左右，并且很多儲水罐已經使用60多年。除地形問題外，惡劣的天氣條件、強降雨和融雪水也對提供高質量飲用水帶來了挑戰。
水務協會正在對供水系統進行現代化升級改造，預計改造項目將持續數年。協會非常重視如何實現供水系統的開放性，可視化技術的簡單配置和控制器的高效編程。協會主席Stefan Dorfmeister解釋道：“我們的員工應該可以自己進行系統操作和系統擴展?！爆F(xiàn)有系統不僅實現了現代化升級，還將安裝全新的可視化軟件。
靈活的數據饋送
黑森林南部的供水系統最終采用了菲尼克斯電氣Visu+ 2軟件，便于連接來自不同制造廠商的控制器。由于采用本地通信驅動程序，來自不同制造商的控制器可直接高效連接到可視化軟件，這使得Visu+ 2能夠訪問來自已經安裝的西門子S7-300前端站的數據，且不會中斷與先前使用的可視化系統的數據連接。應水務協會的要求，菲尼克斯電氣德國公司負責控制系統全工程，包括實現數據的可視化，進行數據分析和歸檔，向操作人員發送相關信號，以及建立與PLC前端站的通信連接。同時，還包括創建PC系統并提供現場安裝系統的服務。所有軟件解決方案和報警平臺全部安裝在菲尼克斯電氣BL RACKMOUNT 4U型工控機系統上。
獨立操作
系統成功調試后，水利專家會對操作人員進行為期數天的培訓。這確保了系統運行所需的獨立性，操作和維護人員能夠高效實現系統優化并使系統與最新技術保持同步。
如何實現全新系統對泵站和儲水罐等外部設施的控制是該工程面臨的另一個挑戰。由于自來水協會擁有自己的有線網絡，盡管該網絡已經使用50多年，菲尼克斯電氣仍可通過以太網延長器實現廣泛的IP網絡連接。使用以太網延長器，可將每條路徑的傳輸距離延長至20公里。同時由于以太網延長器具有中繼器功能，甚至可以橋接更長的線路長度。此外，因為數據傳輸信號在路徑的各分段均被調節，可通過現有的電纜連接安全地轉發數據。
水務協會選用ACX1050小型控制器將現場設備集成到網絡中。在目前的配置中，由丹佛斯變頻器和Krohne電磁水表及其設備提供數據?，F(xiàn)場設備通過Waterworx過程庫連接。

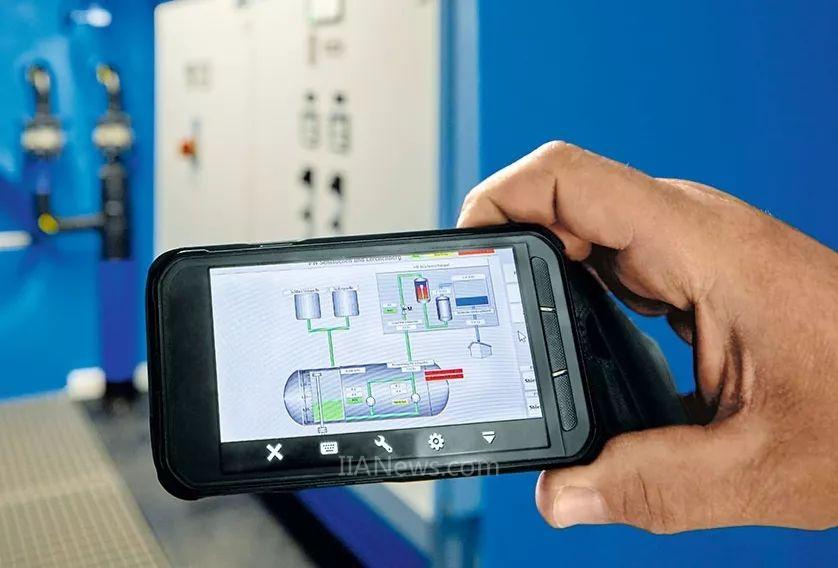

通過WLAN接入點快捷訪問控制系統

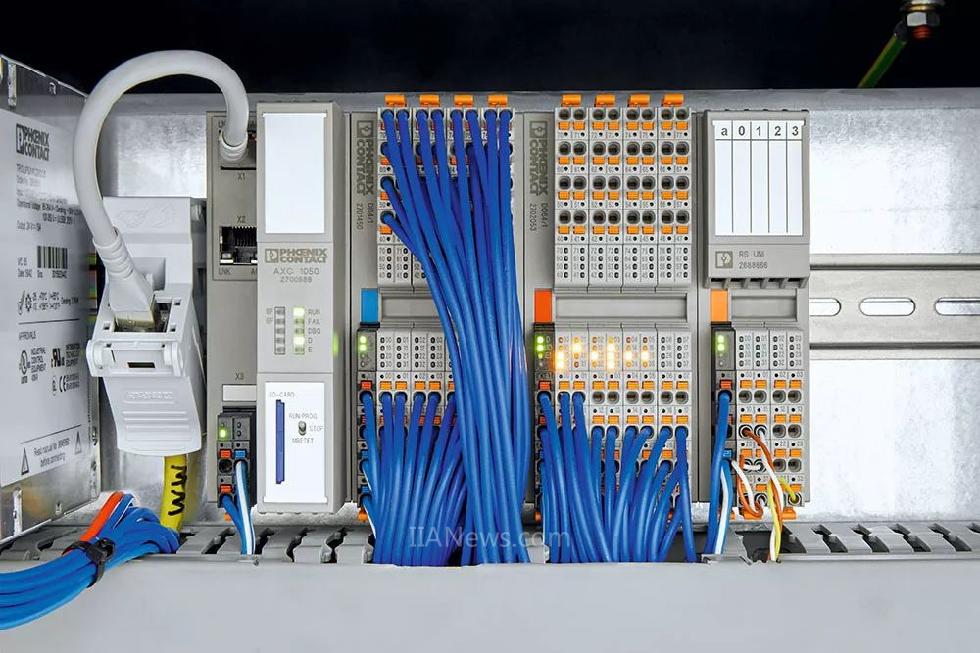

AXC 1050小型控制器可靈活擴展

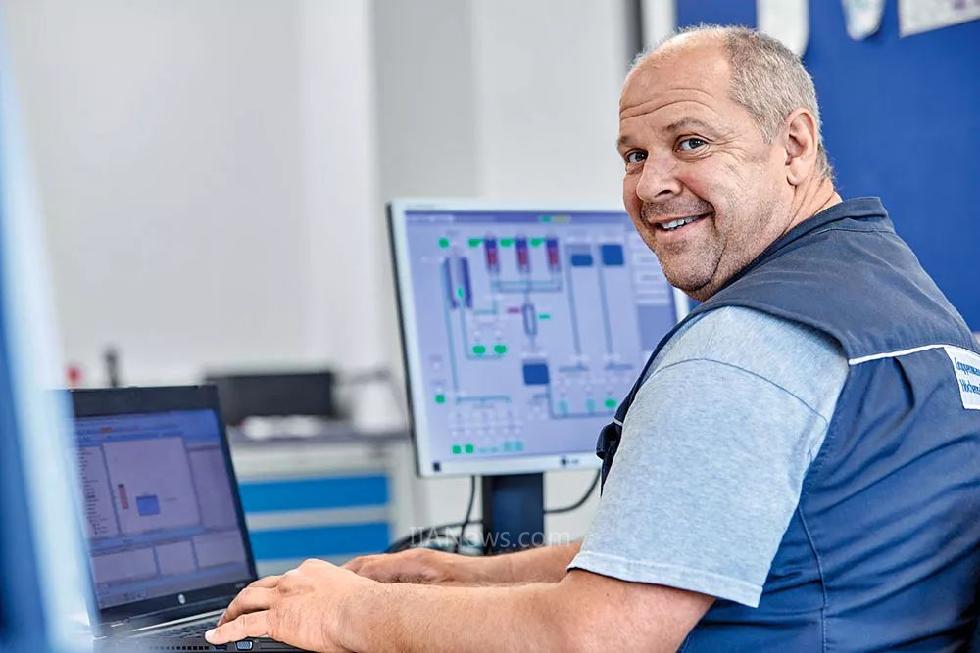

所有測量值都能實現可視化并存儲至全新控制系統
遠程調用數據信息
水務協會的員工還需要根據來自外部設施的數值了解整個供水區域的概況。他們能夠調用計數器值和測量值，同時，無需在主控制中心進行操作，通過訪問控制系統即可調節泵站控制器。WLAN整體解決方案將一個無線模塊與兩根天線相結合，從而克服了這一挑戰。員工可使用它將智能手機、平板電腦或筆記本電腦連接到控制系統，便于快速識別并改正導致系統故障的各種錯誤。
黑森林水處理改造項目的特別之處在于使用了WLAN解決方案，因此在檢查過程中無需打開控制柜，只要在WLAN點覆蓋的范圍內，就可以隨時調用運行數據，大大簡化了維護工作。
菲尼克斯電氣擁有一支全球化的團隊，并攜手行業伙伴，從控制室、網絡、控制層到現場層，提供最先進的技術和開放性接口，保證水處理系統持續、安全、平穩地運行，是您值得信賴的水資源管理行業合作伙伴。
