2020年，Wi-Fi 6的市場需求正在逐漸增長，手機廠商發布內置Wi-Fi 6的終端產品，設備廠商也在加緊推出新一代的Wi-Fi 6技術與產品。
細品一下，年度風口出現了？從測試角度來看，還有哪些攔路虎呢？
如何進行Wi-Fi 6前端設備的測試
工程師在進行Wi-Fi 6前端特性分析和驗證時，遇到了前所未有的挑戰，即如何在6 GHz以上未授權的新頻段內開發全面、準確且快速的測試序列。理想的測試解決方案需要既能縮短測試時間，又能在所有Wi-Fi頻段內進行全方位的可靠測試，確保足夠的測試覆蓋率。
驗證Wi-Fi 6前端設備的測試解決方案應符合以下條件：
●提供低噪聲和出色的線性度，為-50 dB以下的低EVM測量提供高動態范圍
●向工程師快速提供廣泛的測量結果，并幫助工程師深入了解設備性能
●縮短測試時間，同時確保足夠的測試覆蓋范圍
NI重磅產品——Wi-Fi 6前端測試參考架構
其實，早在2019年9月，NI就發布了全新的Wi-Fi 6前端測試參考架構，可全面、精確且快速地測試在6 GHz以上新頻段運行的最新Wi-Fi 6功率放大器(PA)和前端模塊(FEM)。
NI Wi-Fi 6前端測試參考架構不僅可滿足6到7.125 GHz新核準頻段的Wi-Fi測試范圍需求，還提高了矢量信號收發儀(VST)的帶寬、準確度和測試速度。矢量信號收發儀是一種可廣泛部署且經過驗證的主力設備，結合了射頻信號發生器和具有1 GHz瞬時帶寬（最高12 GHz）的信號分析儀。該解決方案能為執行PA/FEM特性分析和驗證的工程師提供了出色的線性度、低噪聲和高動態范圍，從而全面驗證Wi-Fi 6 1024-QAM的性能。該參考架構還可基于FPGA調整功率電平，從而簡化了EVM的動態測量過程，同時提高了測試速度。
Wi-Fi 6前端測試參考架構：
●利用高達12 GHz的PXI矢量信號收發儀，在1024正交調幅測試中實現低于-50 dB的EVM。
●借助模塊化架構簡化Wi-Fi 6測試臺，該架構可通過快速響應的多通道PXI源測量單元，實現靜態和動態RF和直流測試。
●借助支持SPI、MIPI和自定義數字協議的NI PXI數字pattern儀器，輕松控制DUT。
●利用NI RFmx WLAN API和易于配置的參考設計庫，避免耗時耗力的手動交互測試，快速實現全自動化測試序列。

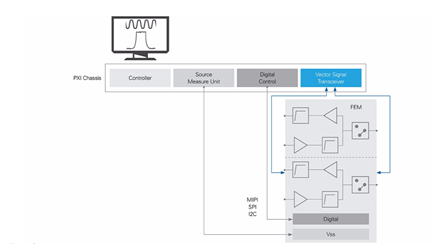

Wi-Fi 6前端測試參考架構
Wi-Fi 6前端測試參考架構的儀器和測量IP可同時用于驗證實驗室和生產測試，從而簡化了生產過程，大幅縮短了關聯(correlation)和測試系統開發時間。
NI解決方案的優勢：
●1 GHz的實時生成和分析帶寬，可覆蓋160 MHz信道帶寬和共存測試場景
●覆蓋當前2.4 GHz、5 GHz以及6 GHz以上的新頻段
●可創建、回放、存儲和分配未加密的802.11波形，便于測試臺和測試實驗室之間的協作
●提供用戶友好的軟件交互測試體驗，以及有助于簡化測試自動化且面向廣泛WLAN測量的API
●通過基于FPGA的功率調節以及經優化的測量算法，實現高測試速度
“對于需要在短時間內在整個Wi-Fi頻段提供全面、可靠數據的工程師而言，VST廣泛的頻率范圍覆蓋和高瞬時帶寬至關重要，”NI產品規劃副總裁Stefanie Breyer說道，“選擇基于NI軟件定義平臺的測試系統，可幫助他們跟上無線標準的最新發展?！?/P>
“我們的工程團隊研究了影響實驗室特性分析進程的所有因素，發現使用傳統儀器的射頻測量最為耗時?？紤]到測試場景在不斷增加，未來我們可能需要將測試臺的規模擴大至兩倍或三倍。而通過采用PXI，我們可在不降低測量質量的情況下顯著提高測試吞吐量。”
——Ben Thomas，Qorvo公司5G移動業務開發總監
NI一直以來致力于不斷擴大產品的測試范圍，同時幫助用戶縮短PA/FEM設備上市時間，此次發布的基于VST的Wi-Fi 6前端測試參考架構正是這一努力的最新成果。這一解決方案完善了NI模塊化儀器產品系列和測量軟件，可對2.4至7 GHz及更高頻段的最新Wi-Fi 6 RFIC設備進行特性分析和驗證。
（轉載）
