工業狀態監測對于設備維護和故障診斷不可或缺，但是由此產生的大量數據的分析問題給制造企業帶來挑戰。不過不用擔心，NI聯合合作伙伴為業界提供了全套的解決方案。尤其是對于NI LabVIEW、CompactRIO和InsightCM在監測領域的應用，有些企業已經運用的爐火純青。

　　小編首先為大家奉上全球泵業的領導者Flowserve、專注于提供技術平臺和解決方案的全球軟件公司PTC、測試測量行業領導者NI聯合打造的一個關于泵的在線狀態監測的Demo，不要錯過哦。

　　通過與NI開展深入合作，采用LabVIEW和具有工業級Wi-Fi無線功能的CompactRIO控制器來采集溫度、壓力、流速、振動和功率等傳感數據，實現泵的在線監測，原始數據速率達到2.5MB每秒。系統將這些數據發送到PTC的ThingWorx分析引擎，從而在儀表板上可以看到所有需要監測的能耗指標，以及故障預警提示。同時，通過使用LabVIEW和最新的InsightCM軟件開發工具包，來配置和管理分布式CompactRIO系統，幫助Flowserve從一個設備擴展到上百甚至上千臺設備的資產管理。

　　此外，這套系統還結合了AR增強現實技術，可以在iPad上看到所有的傳感器的數據疊加到泵的原始圖像上，并提供一個分解的CAD模型來指導你進行軸承更換。這對需要維護成百上千個設備的專家人員來說是非常有幫助的。

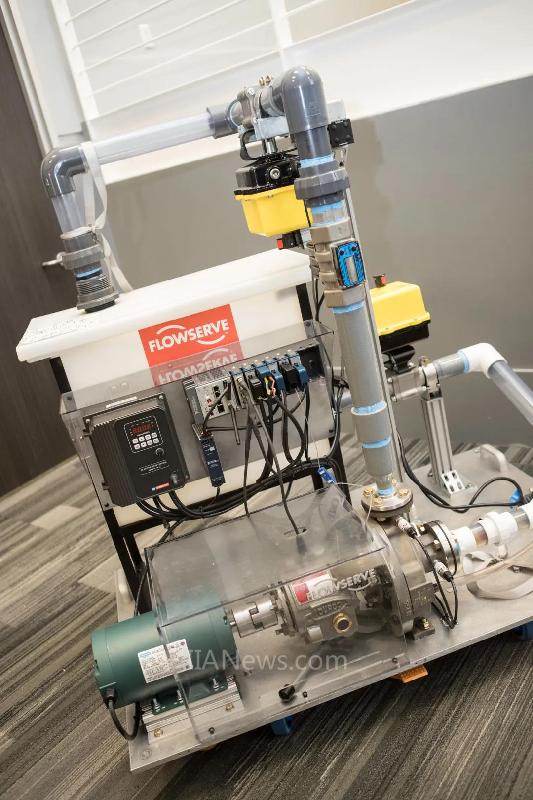

演示系統

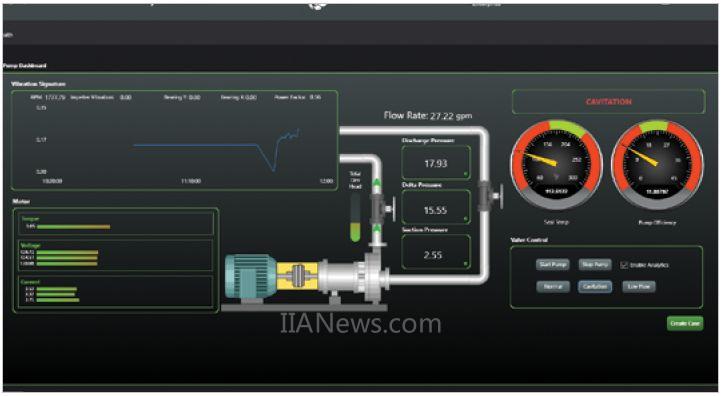

基于瀏覽器的顯示界面展示實時傳感器信號及健康特征信息

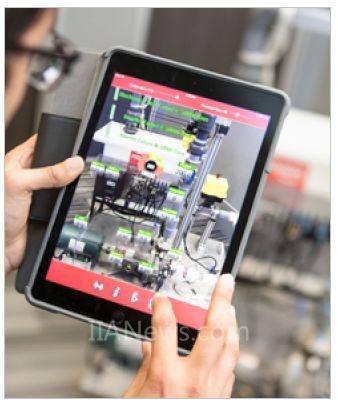

通過AR增強現實技術將實時監測數據指導現場維修和故障定位

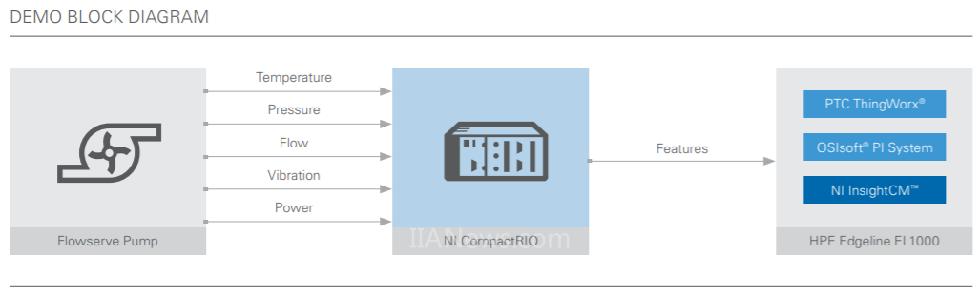

演示系統架構

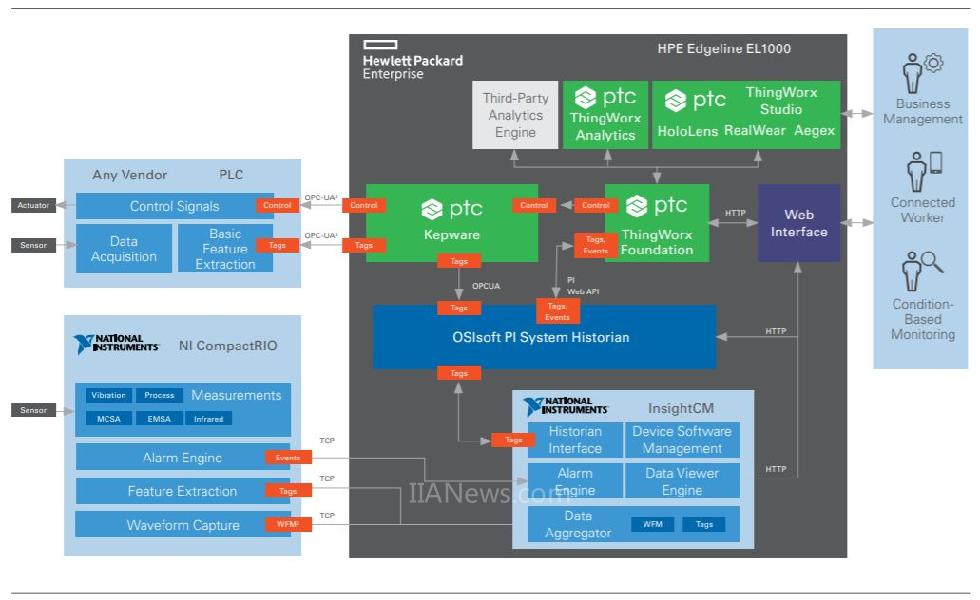

軟件架構

（轉載）
