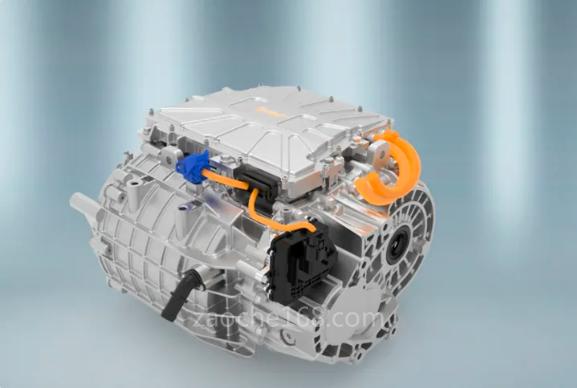

這款產品的特點是體積小功率大、高度集成化且電磁噪聲低，不僅能滿足前后驅全時驅動的要求，還能同時滿足ISO、ASIL C等級的高要求，在安全性上也更有保障。而由于其安全性能的提高，這款電機組件對質量的管控標準也隨之提高，其過去所使用的傳統字符標識也已經無法滿足其永久性追溯的要求了。
客戶需求
這家客戶需要在他們的集成電樞生產線上集成打標設備，在經過噴漆處理的電機組件指定位置進行包含19位字符的二維碼及明碼標識的激光打刻；為了滿足量產需要，打標工位的生產節拍要求不大于35秒。詳細的要求如下 ——
-
工作站應根據生產日期和產品序列號等信息，自動生成二維碼；
-
自動對打刻的二維碼進行讀取和識別，若有不良情況，應提示人工干預處理；
-
手動上下料，人工輔助定位，自動打標；
-
工作站要具備安全防護功能，保障操作人員安全；
-
工作站系統配置數據庫，打刻與識別信息存儲到本地，支持MES遠程綁定讀取等。
鐳馳方案

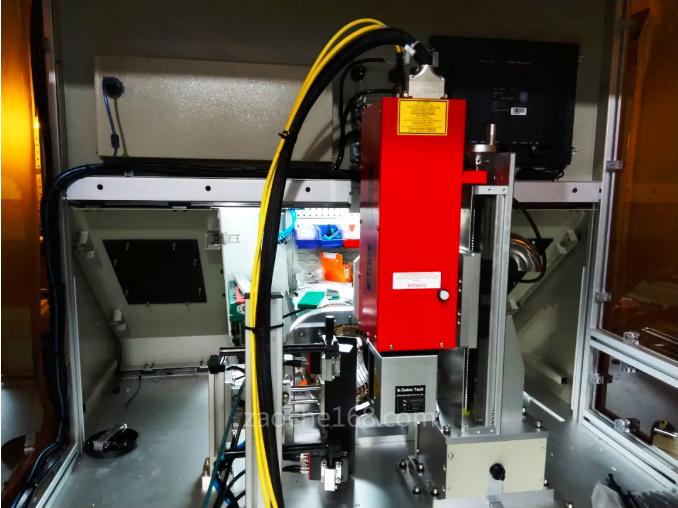

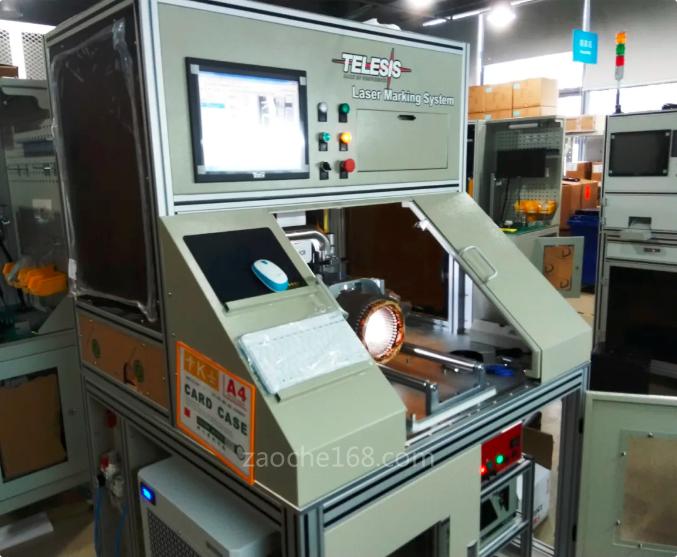

針對這一需求，Telesis? 鐳馳為其設計了一套集成了包括FL2030光纖激光打標系統、工裝夾具機構和激光防護機構等在內的工作站。由于工件尺寸較大、不便于移動，工作站特別設計了專用的氣動夾具機構，來對工件進行定位和調整。而配備了254mm lens的FL2030打標幅面可達175x175mm，配以可手動調節高度的金屬支架，工作站即可自動完成打標內容、無需人工干預了。為了保障操作人員的安全，Telesis還為這一工作站設計了全封閉式的金屬防護罩、電子鎖和安全門，只有全部鎖定狀態下才能進行激光打標操作。
在客戶現場，該工作站僅耗時4.7秒就在噴漆處理后的工件表面完成了6x6mm二維碼的打標，評級為A級。
實際的打標效果
其實在這此項目之前，Telesis與這家客戶已經有過多次合作了。

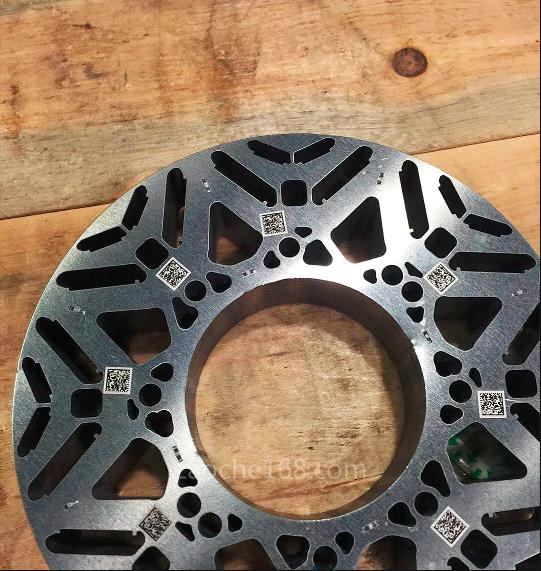

例如在鋼材質的電機轉子端面打標二維碼標識，Telesis為其選配的是使用160mm鏡頭的FL2030激光打標系統，只需6s就可以完成高對比度的二維碼標識。

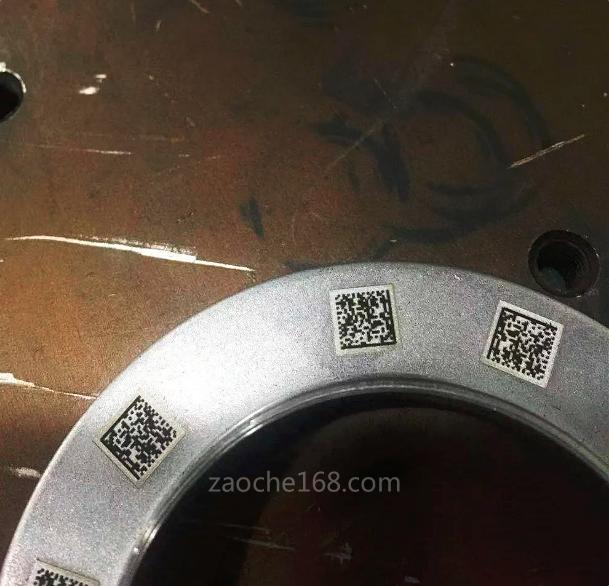

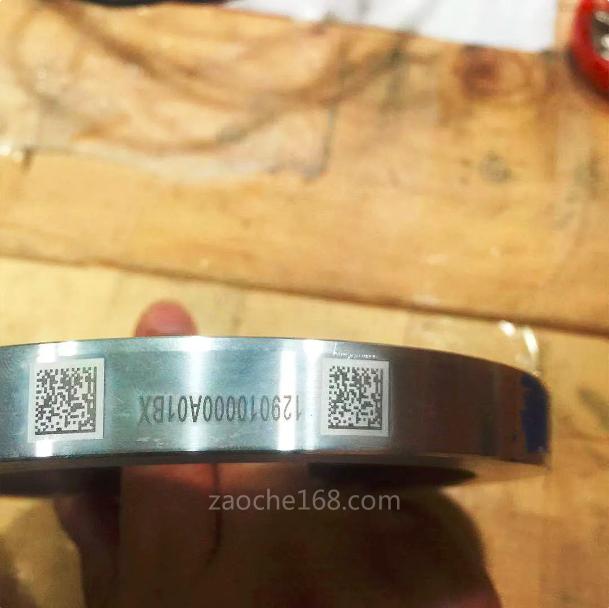

又比如在鋼和鋁合金材質的電驅轉子壓套表面打標二維碼，Telesis為其推薦的依然是配備了160mm鏡頭的FL2030打標系統；6x6mm的二維碼僅需10s就完成了，而8x8mm的二維碼則僅使用了13s。

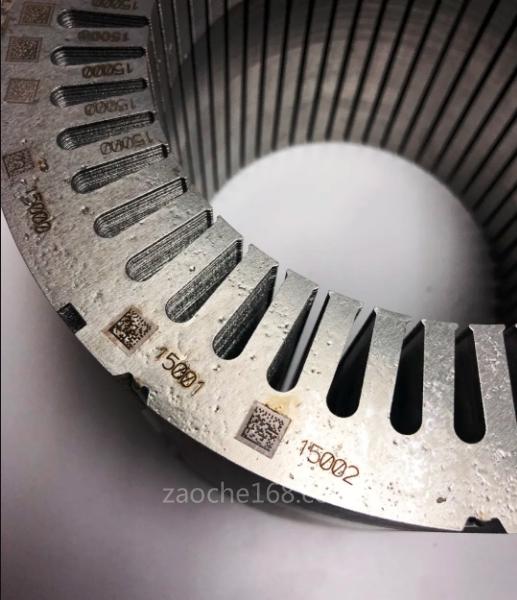

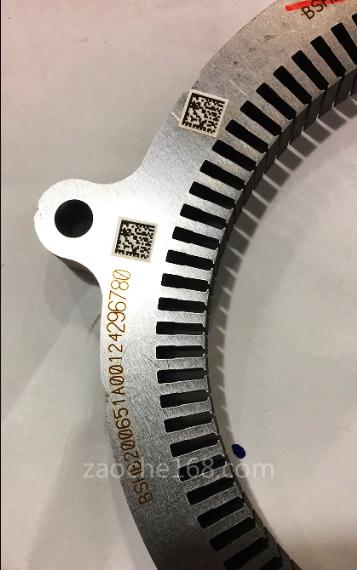

而對于同樣是鋼材質的電機定子工件，Telesis也為其配備了FL2030激光打標系統；由于打標的內容包括8x8mm的二維碼以及大小不一的22位字符，因此耗時19s完成。
（轉載）
