據外媒報道，美國專利商標局（U.S. Patent and Trademark Office）授予了蘋果公司一項泰坦項目專利：光場平視顯示器（light-field head up display），可在擋風玻璃上向駕駛員投射信息。
（圖片來源：patentlyapple.com）
汽車等交通工具有時會搭載平視顯示器，可將圖像投射到車輛的擋風玻璃上，因此駕駛員駕駛時無需將視線從前方道路上移開，就可看到投影圖像，使駕駛更加安全。平視顯示器通常用于顯示車輛狀態信息，例如車速表信息等。為了最大限度地提高在車輛環境中的實用性，平視顯示器需要增強其為車輛乘員顯示信息的能力。
蘋果所獲專利中就有一種平視顯示器，可能會產生從其中一個車窗反射到觀看者（例如駕駛員或車內其他乘客）的輸出。
該平視顯示器可能是光場平視顯示器，可產生允許觀看者在平視顯示器上觀察三維內容的光場輸出。光場顯示單元陣列和相應的透鏡可用于將光場輸出導向觀看者。該透鏡可將來自顯示單元的重疊光場輸出導向觀看者，從而在車窗上生成擴大的無縫光場觀看區域。
該平視顯示器可能具有透射式顯示器，例如液晶顯示器或具有背光像素陣列的其他顯示器。這些像素包括不同顏色的子像素。每個像素形狀細長，可以沿給定維度延伸。與像素重疊的透射顯示器中的雙凸透鏡可沿給定維度與細長像素平行地延伸。
定向背光可用來調整由光場顯示器產生的光場輸出方向。該定向背光還可被調整為交替向觀看者的左眼和右眼，向兩個觀看者提供光場輸出。
下圖1為具有平視顯示器的示例性車輛的側視圖；圖2是具有平視顯示器的說明性車輛或其他系統的示意圖；圖3是車輛中的說明性平視顯示器的側視圖。

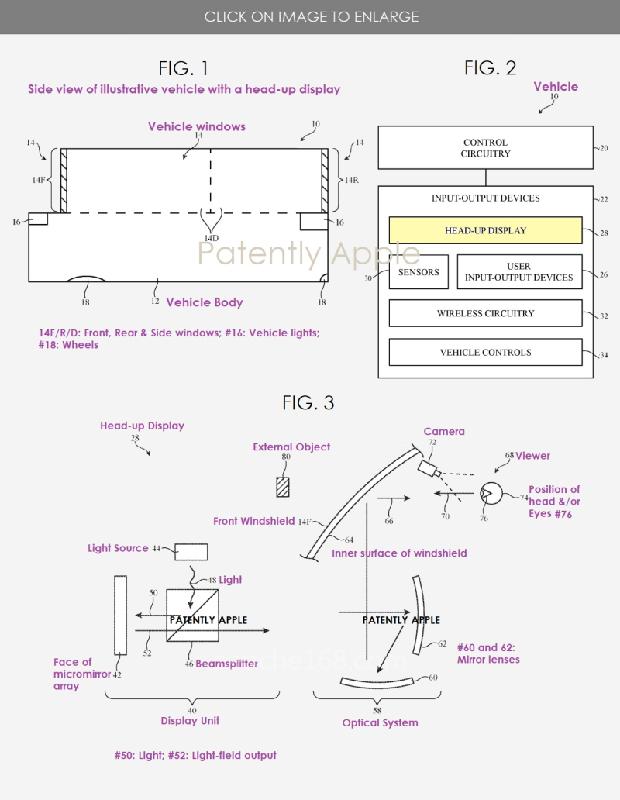

蘋果專利圖1、2、3（圖片來源：patentlyapple.com）
具體而言，如圖3所示，該平視顯示器可以包括一個或多個顯示單元，例如顯示單元#40和一個或多個透鏡，以形成光學系統，例如光學系統#58。顯示單元#40可以是基于液晶顯示器、有機發光二極管顯示器、陰極射線管、等離子顯示器、投影儀顯示器（例如，基于微鏡陣列的投影儀）或其他合適顯示器打造的光場顯示單元。
該光場顯示單元可以生成與顯示給觀看者#6的三維內容相關的光場。該光學系統（#58）可用于將光場顯示單元的光場輸出呈現給觀看者。例如，該光學系統可以將光場輸出從顯示單元引導到前擋風玻璃（#14F或車輛#10中的其他合適車窗）的內表面（#64）。透過擋風玻璃朝向#70的觀察者可能會看到反射光（#66）。 此外，觀看者還可以同時看到來自顯示單元的內容和車輛外部物體#80。
數字圖像傳感器或其他傳感器（例如攝像頭#72）可用于跟蹤觀看者的頭部（頭部#74），和/或觀看者的眼睛（眼睛#76）的位置。觀看者跟蹤信息可用于限制生成的光場輸出量（例如，顯示單元#40僅生成觀看者可見的信息）。在使用平視顯示器創建3D顯示輸出時，限制產生的光場輸出量可以減少控制電路的處理負擔。
示例圖3中，該光場顯示單元是一個基于投影儀的系統。該系統包括光源#44等光源，可產生光源#48，而此光源會從分束器#46反射為反射光#50。該反射光被導向微鏡陣列#42的表面。光從微鏡陣列反射為光場輸出#52。
下圖8為觀看者和相關聯的平視顯示器觀看區域（觀看框）的俯視圖，該區域具有與觀看者的左眼和右眼對齊的子區域。

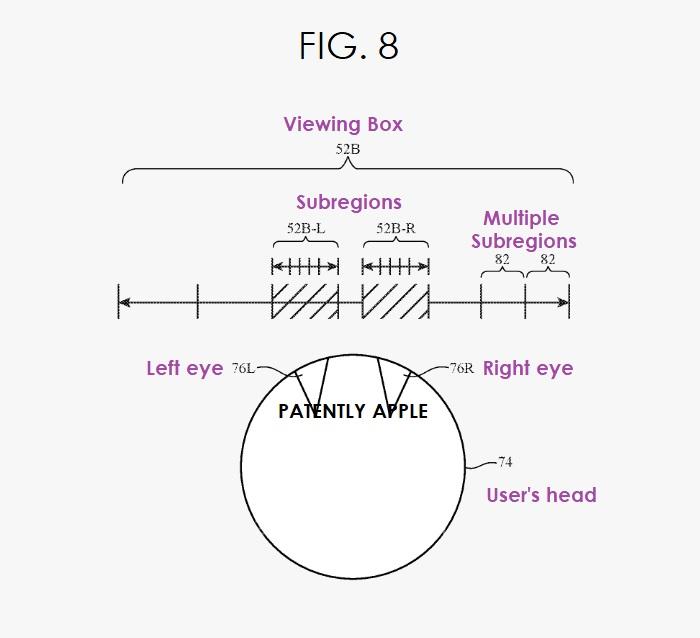

蘋果專利圖8（圖片來源：patentlyapple.com）
