主軸外置接近開關定向功能

　　主軸電機與機械主軸常規是通過聯軸器或皮帶輪連接，但在某種特定需求使用齒輪箱連接時，因電機與主軸的連接傳動比并非1：1結構，為了滿足主軸定位功能，需要加裝外部接近開關來實現。

　　接下來通過開關選型?線路連接?參數設定3方面介紹怎樣用接近開關實現主軸定位功能。

01 接近開關選型

　　本文以MDS-E-SP系列主軸驅動器為例選擇適配的接近開關。

　　請使用滿足以下規格條件的接近開關。

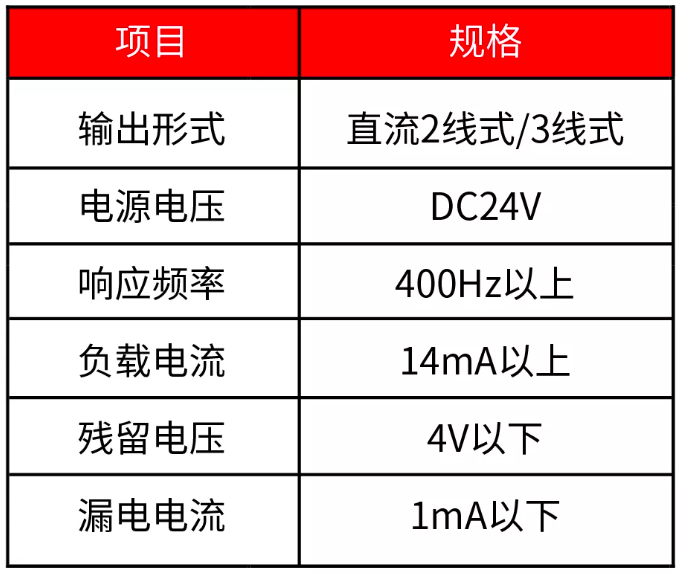

表 1

02 接近開關與主軸驅動器的連接

　　(1) CN9插頭DICOM連接24V時

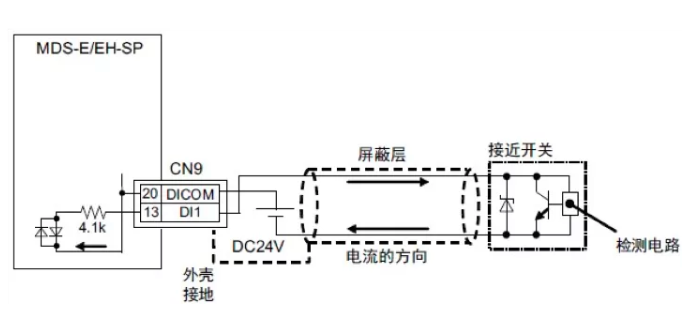

　　<詳細連接：2線式接近開關連接方式>

圖2-1-1連接方式示圖

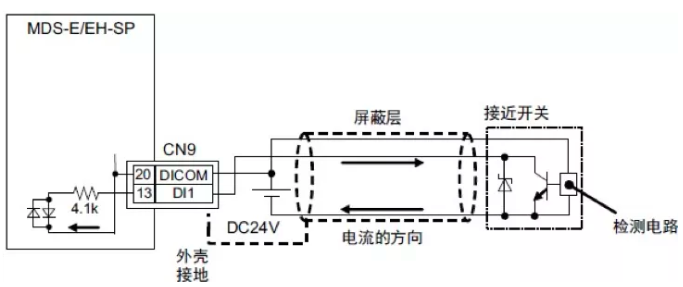

　　<詳細連接：3線式接近開關連接方式>

圖2-1-2連接方式示圖

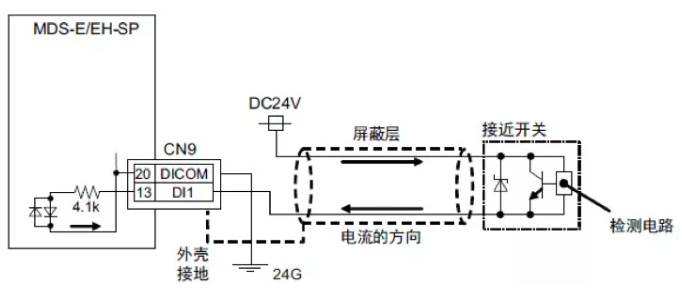

　　(2) CN9插頭DICOM連接24G時

　　<詳細連接：2線式接近開關連接方式>

圖2-1-3連接方式示圖

　　注：

　　1. 3線式PNP型接近開關不可使用

　　2. 其它型號驅動器連接請參考相關型號“驅動器使用說明書”

　　3. DC24V電源請使用外部電源供給

03 接近開關定向相關參數設定

　　(1)主軸參數(SP225/bit5)中選擇接近開關信號的有效邊沿，信號選擇如下表所示，請根據實際選擇。

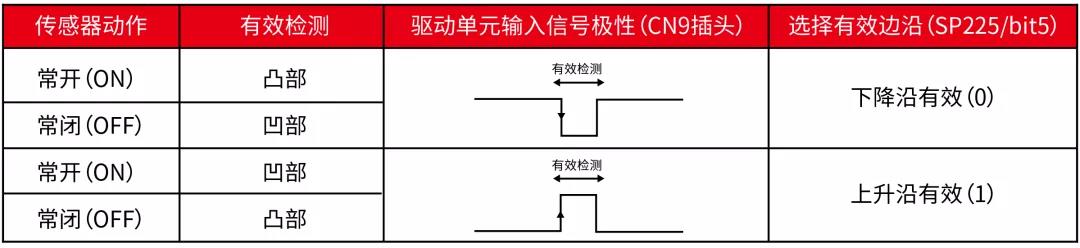

信號極性表

　　(2)其它參數設定

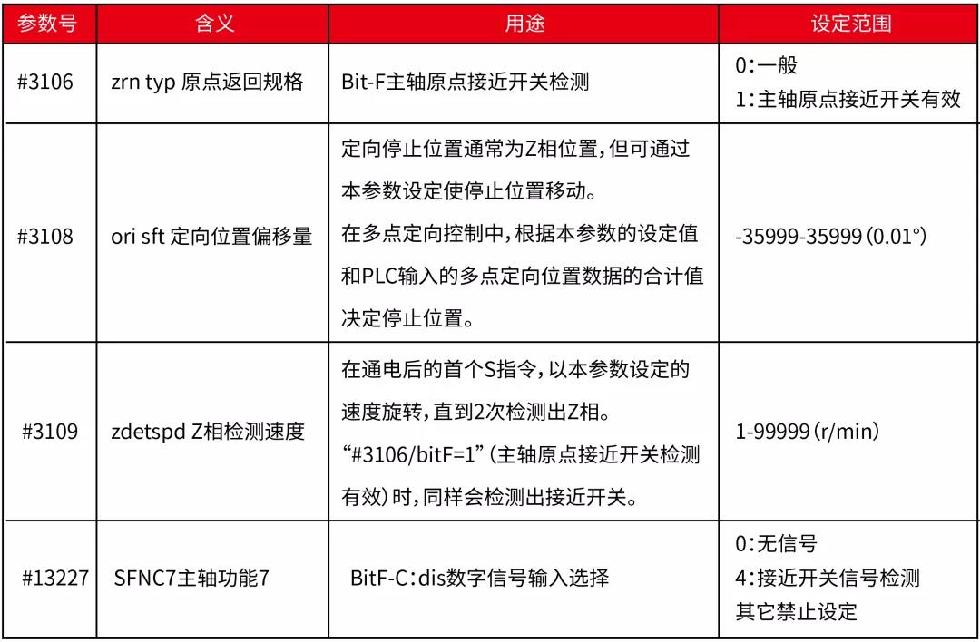

參數設定一覽表

04 結語

　　當主軸電機與機械主軸非1：1連接的機床，通過采用外置接近開關，可實現主軸定向功能。同時，通過設置相關參數，還可以實現主軸的剛性攻絲和主軸同期等功能。
