車床刀具壽命管理應用

01 功能概要

　　通過設定使用刀具的壽命時間或壽命次數，來執行刀具壽命管理。使用通過加工程序進行壽命管理的刀具，則判斷使用時間或使用次數是否到達壽命。到達壽命，則向用戶PLC輸出刀具壽命超限信號或刀具組壽命超限信號。

02 功能有效條件

　　A.設定參數[#1103 T_Life壽命管理有效]為【1】(有效)。

　　B. 設定參數[#1096 T_Ltyp刀具壽命管理類型]為【1】。

　　C. 使用數據計數有效信號(YC8A)為ON。

03 車床刀具壽命管理畫面說明

　　(*以刀具壽命管理I為例)

　　通過按下鍵盤上的SET UP

　　點擊T壽命菜單后

　　便進入刀具壽命管理設定界面(見圖1)

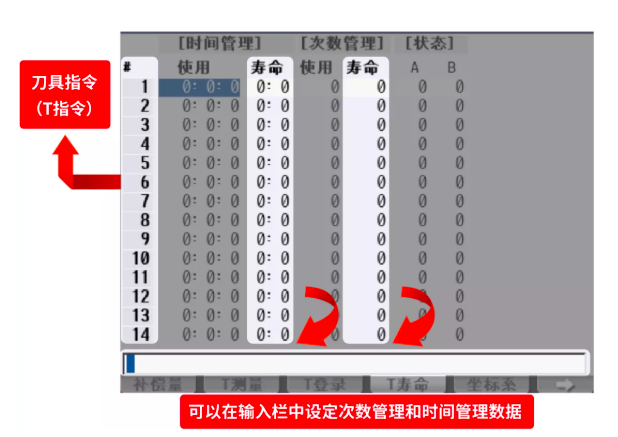

圖1 刀具壽命畫面設定說明

04 應用案例

　　下面我們來看一個簡單的小視頻，通過提前設定好刀具管理信息(見圖2)后，運行程序后，如何執行刀具壽命管理的。

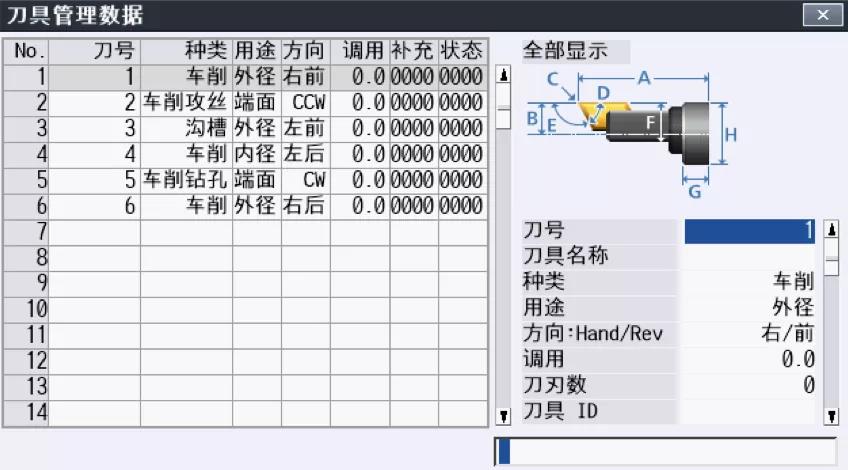

圖2 刀具管理數據示例

　　當然，對于機床廠而言，也可通過利用相關PLC信號，對于刀具壽命到達后的動作進行進一步處理，例如下圖中輸出一個操作者信息(見圖3)，更加一個直觀表達。

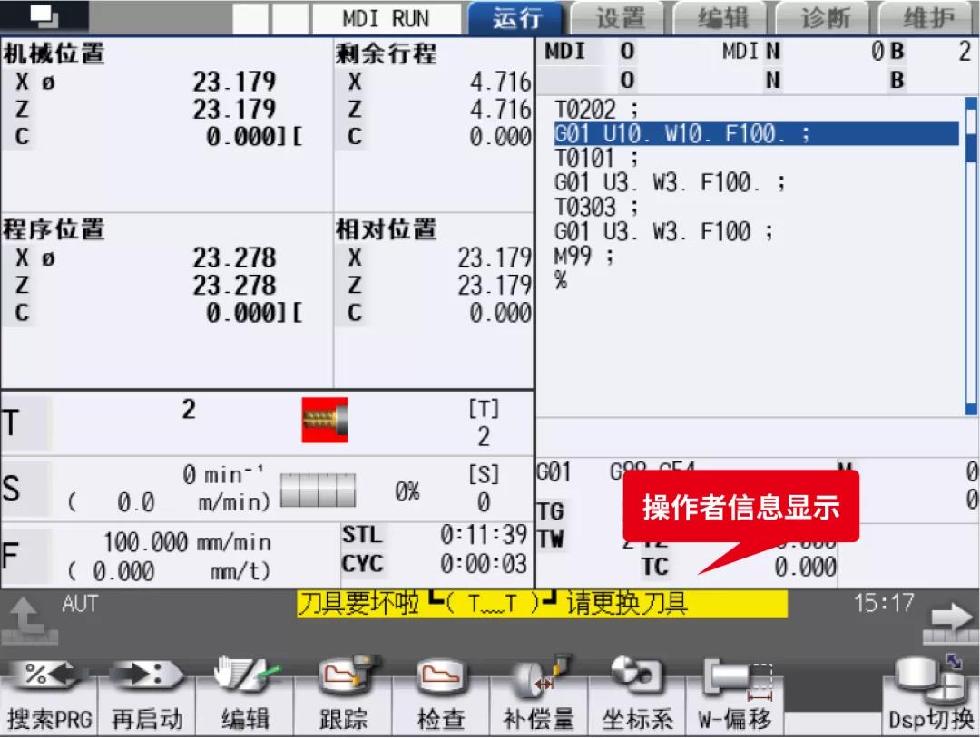

圖3 刀具壽命到達時操作者信息顯示

05 注意事項

　　刀具壽命有以下幾種情況不記次數以及不記時間:

　　a.機床鎖定

　　b.輔助功能鎖定

　　c.空運行

　　d.單節 (可通過參數[#1094 Tl_SBK]設定是否執行計數)

06 適用機型

　　該功能適用于M8系列所有系統，但是對于刀具壽命管理數量有所不同。

07 結語

　　通過車床刀具壽命管理應用介紹，合理利用此功能，可以實現更合理的刀具更換，達到相同品質的加工效果。具體功能詳情規格，請聯系三菱電機CNC授權代理商。

（轉載）
