（3）創建驅動　驅動體是對機構中的運動副或運動體建立一個獨立的驅動。具體操作如下：選擇主頁→機構→驅動體，指定驅動類型為“運動副驅動”；在約束導航器中選擇點在線上約束；在驅動選項中選擇多項式，設速度為20mm/s，單擊“確定”完成運動副驅動的創建。

（4）設置干涉  干涉主要比較在機構運動過程中是否發生重疊現象。通過設置干涉可檢查機構是否與選定的幾何體在運動的每一步存在碰撞，并以高亮顯示、創建實體或顯示相交曲線3種形式呈現。其中，創建實體與顯示相交曲線的干涉檢查是在運動仿真過程中在固定運動體上生成干涉實體或相交曲線。

       選擇分析→運動→干涉，指定類型為“創建實體”；在部件導航器中選擇第一組為零件、第二組為刀具；設置模式為精確實體，單擊“確定”完成干涉設置。

（5）創建解算方案及仿真動畫  仿真模型定義完成后，必須定義運動分析的解算方案，并通過解算器求解，才能播放或查看每個時間點或位置的動畫。選擇主頁→解算方案，指定類型為“動態分析”；在解算方案選項中，選擇工作目錄為仿真文件夾，解算結束時間設置是車削運動軌跡曲線總長度與驅動速度的商，單擊“確定”完成解算方案創建。在主頁選項卡中單擊“求解”，完成解算方案求解。

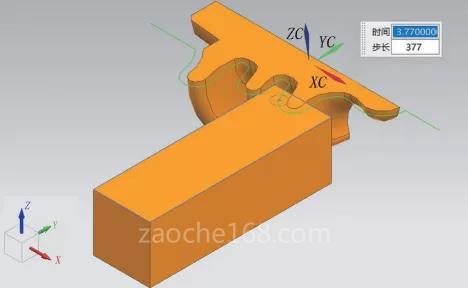

       NX結果選項卡中的動畫可以較方便地查看仿真運動情況，選擇“結果”選項卡，在“動畫”中單擊“播放”。

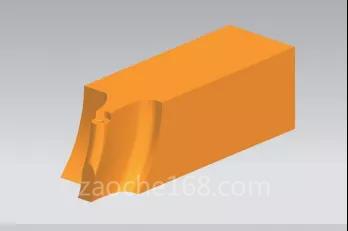

3.2 刀具體建立

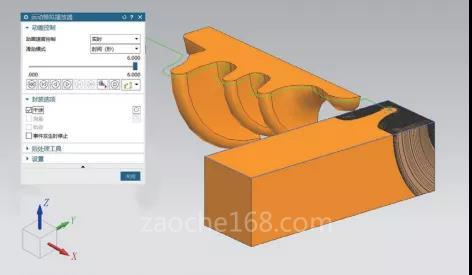

（1）創建干涉實體  分析選項組中的動畫是基于時間的機構動態仿真，通過設置封裝選項可對運動組件進行測量、跟蹤和干涉等操作。選擇分析→運動→動畫，在封裝選項中勾選干涉，單擊“播放”完成干涉實體創建，如圖5所示。
