可編程電流限制

01 功能說明

　　本功能可在程序上將NC軸的電流限制值變更為任意值，可以在進行工件的碰壓等情況下使用。可以通過修改#2214 SV014(特殊控制、電流限制值),使用與額定電流的限制電流比來指定電流限制值。

　　使用本功能時，用戶可根據限制的電流來實現特殊的控制。

02 使用方法

　　可通過程序中的的指令來實時修改#2214特殊電流限制值。

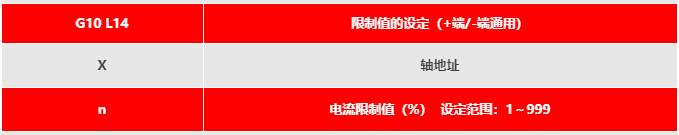

　　指令格式：G10 L14 Xn

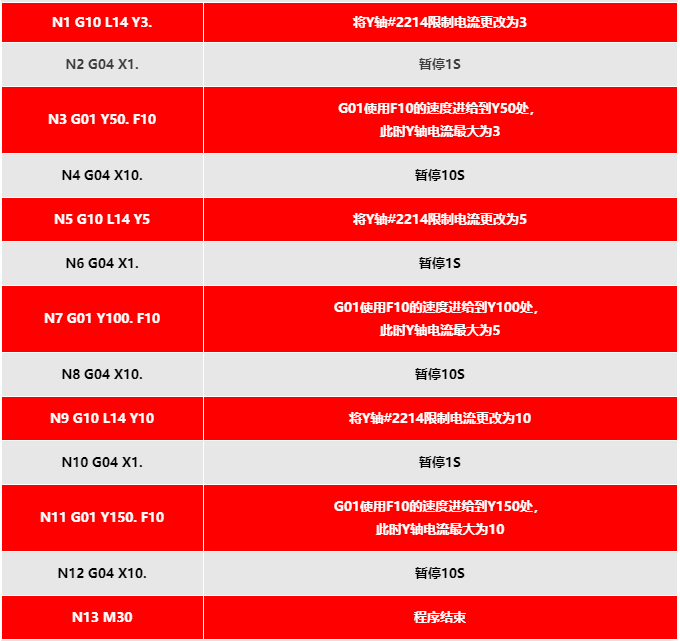

　　使用示例：

　　某客戶在使用過程中，需要在加工過程中實時修改Y軸三次電流限制值，可以使用此功能來實現：

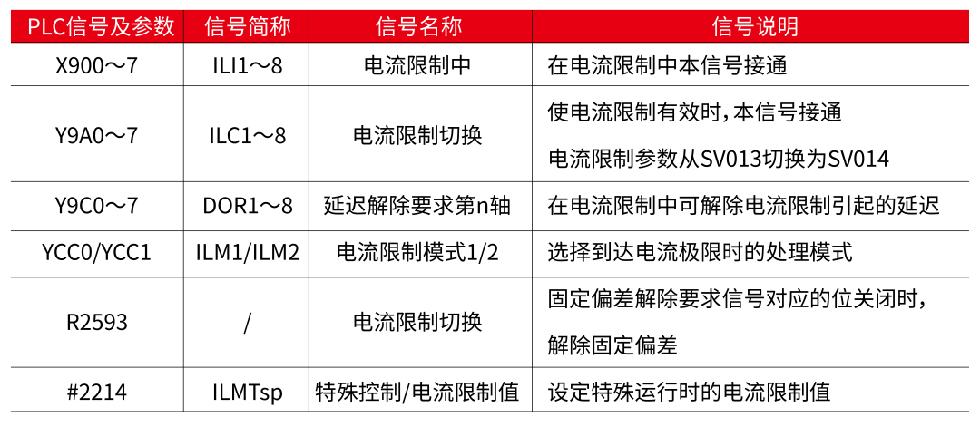

03 相關PLC信號及參數

04 注意事項

　　1、在電流限制有效狀態下達到電流限制值時，輸出電流限制到達信號。

　　2、達到電流限制后的動作有以下2種模式，使用哪一種模式因外部信號而異：

　　【通常模式】

　　按照移動指令執行。

　　在自動運行中，在執行完移動指令，有偏差殘留的狀態下進入下一個程序段。

　　【互鎖模式】

　　發生偏差時，進入內部互鎖狀態，不進行下一移動。

　　在自動運行中，在該程序段停止，不進入下一個程序段。

　　在手動運行中，忽略之后的同一方向指令。

　　3、可通過解除外部信號的電流限制切換信號，解除發生的位置偏差(但軸不處于正在移動的狀態)。

　　4、電流限制值的設定范圍為1%～999%。如果超過此范圍，會發生程序錯誤。

　　5、用G10指令指定小數點時，只有整數部分有效。

　　6、在軸名稱“C”中，不能通過程序(G10指令)設定電流限制值。

　　通過程序進行設定時，需用增量值名稱設定軸地址，或?qū)⑤S名稱設為“C”以外的值。
