圖形檢查(2D)功能

　　01

　　功能概要

　　圖形檢查(2D)是在不執行自動運行的狀態下，僅通過描圖對加工程序軌跡進行確認的功能，從而可高速準確地繪圖，完成加工程序檢查，另外可以對加工時間預估。

　　02

　　圖形檢查界面(2D)

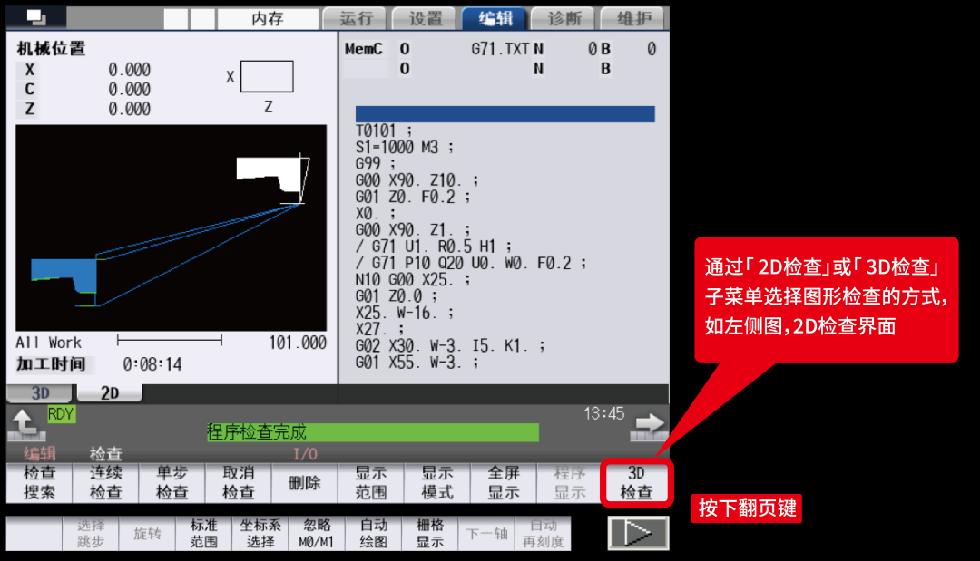

　　在運行界面或編輯界面下，選擇子菜單“檢查”進入圖形檢查界面，如圖1所示：

　　03

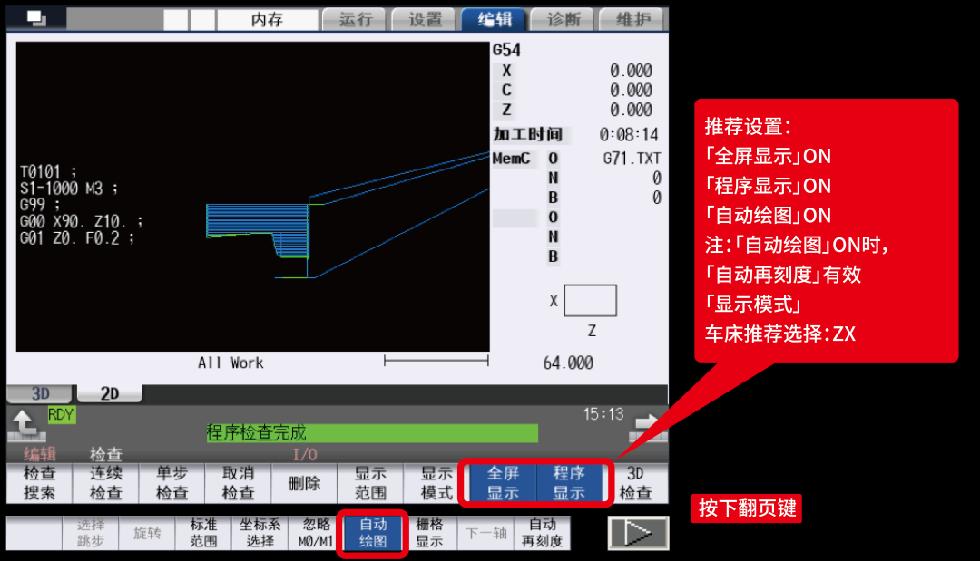

　　參數和子菜單設置

　　推薦圖形檢查參數#1231設定值：00000100

　　▲ 2D繪圖區域：#1231 set03/bit1=0 且 #1231 set03/bit2=1 → 只描繪刀具中心軌跡( 機械位置)

　　04

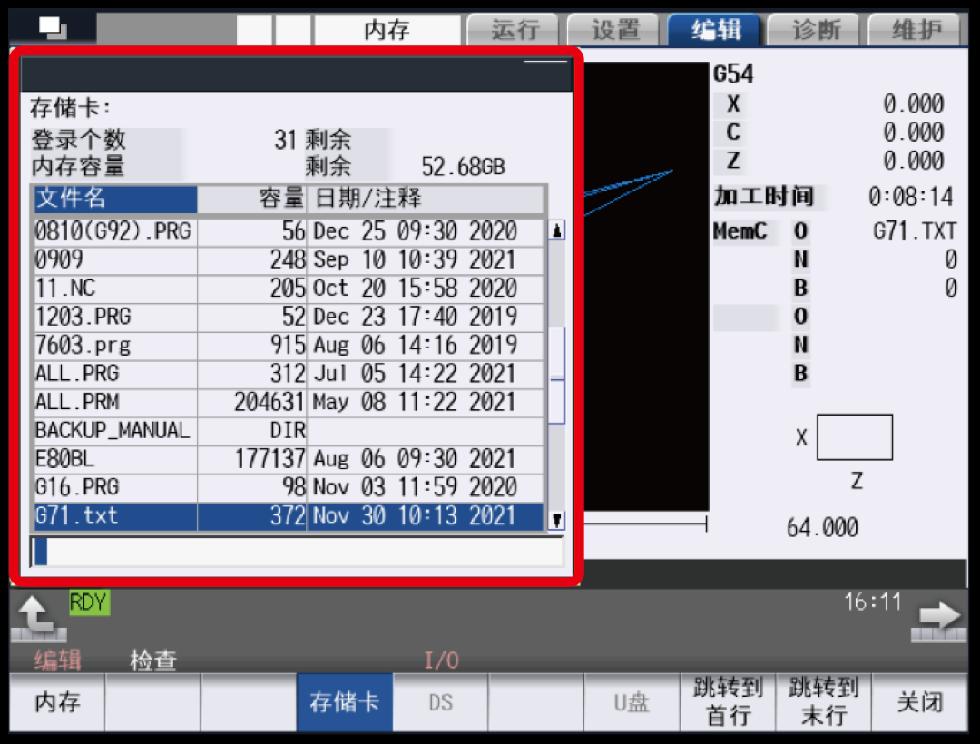

　　程序搜索

　　通過「檢查搜索」子菜單對需要檢查的加工程序進行搜索和確定。

　　05

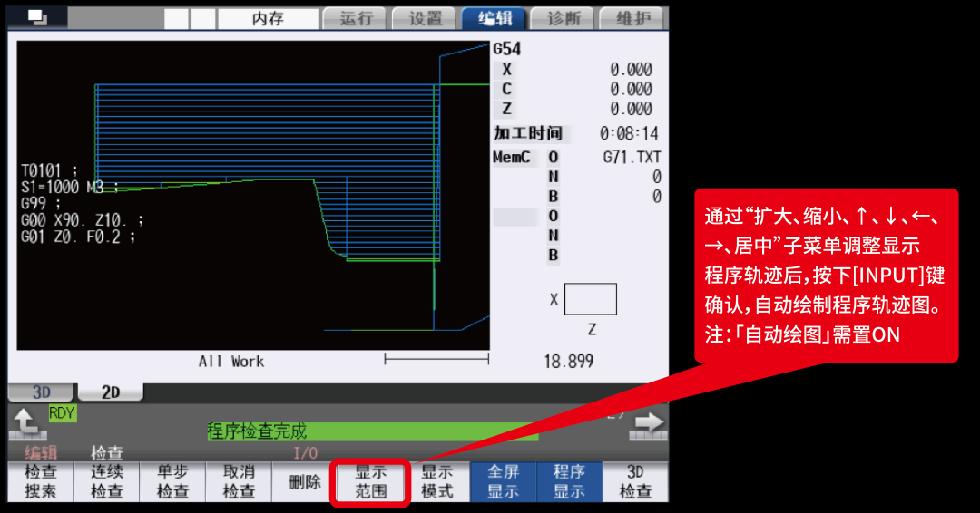

　　程序軌跡顯示范圍調整

　　可通過「顯示范圍」子菜單，調整顯示程序軌跡的大小和位置。
