摘要：本文對汽車保險絲盒的結構做了簡單分析，提出了保險絲盒電路板的設計原則。根據該原則設計出的二層電路板通過了嚴格的DV/PV測試。

關鍵詞：汽車；保險絲盒；二層電路板

中圖分類號：U467 文獻標識碼：A 文章編號：1671-7988(2018)09—

前言

汽車保險絲盒又稱汽車配電盒（又名POWER DISTRIBUTION CENTER）是汽車從蓄電池到各個負載的電流分配保護裝置。目前，放在氣缸附近的UEC保險絲盒內部溫度大多數保持在125-150攝氏度。高溫導致保險絲盒內部元件容易出故障，壽命減少。

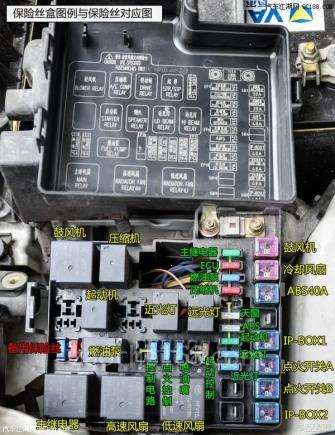

圖1： 保險絲盒實物照片

1. 汽車保險絲盒的結構

以汽車前艙PCB電氣盒為例，電流通過母線（BUSBAR）進入電路板(見圖2和圖3)，再分配到各個保險絲/繼電器電路，通過輸出端子到電纜向各個負荷供電。

圖2： 保險絲盒外部連接圖

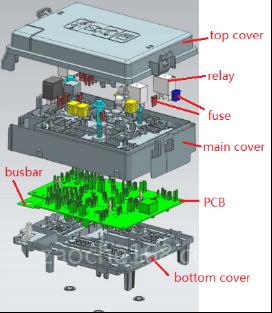

圖3：保險絲盒內部結構圖

2. 保險絲盒的熱平衡

為了防止污水流入保險絲盒從而引起漏電，保險絲盒設計成密封盒，其內部產生的熱量大多數通過塑料外殼和進出線電纜散熱，散熱效率非常低。保險絲盒內部的熱源主要由以下部分組成：

（1） 大電流通過母線（BUSBAR）產生的熱量。這個熱量是保險絲盒內部熱源的一小部分來源，可以通過加大母線的橫截面和減少母線長度來降低。

（2） 電流通過電路板上的銅皮產生的熱量。這個熱量是保險絲盒內部熱源的一小部分來源，可以通過加大電路板上銅皮的橫截面和減少銅皮導線的長度來降低。

（3） 電流通過保險絲和繼電器產生的熱量。這個熱量是保險絲盒內部熱源的主要來源，無法改變。

（4） 電流通過端子產生的熱量。這個熱量是保險絲盒內部熱源的很一小部分來源，難以改變。

（5） 電流通過各個元件接觸面產生的熱量。這個熱量是保險絲盒內部熱源的一小部分來源，難以改變。

當保險絲盒內部熱源產生熱量的速度大于是保險絲盒外部的散熱速度，保險絲盒內部溫度就上升；否則就下降。當保險絲盒內部熱源產生熱量的速度等于保險絲盒外部的散熱速度，保險絲盒內部溫度就維持不變

從上面5個保險絲盒內部熱源來看，第二個熱源-電流通過電路板上的銅皮產生的熱量-可以通過優化設計來減少。電路板層數越多，銅皮越厚，電路板成本越高。工程師需要找到下面三者之間的平衡：電路板上的銅皮產生的熱量、電路板可靠性和電路板成本。

3  保險絲盒電路板的設計原則

為了減少電流通過電路板上的銅皮產生的熱量，我們可以盡量加大電路板上銅皮的橫截面和減少銅皮導線的長度。主要有以下幾點：

（1） 母線的橫截面遠遠大于電路板銅皮的橫截面，所以母線盡量把電流送到負荷中心。電路板的中間部位是整個電路板的負荷中心，也是使母線長度比較短的位置。

（2） 大電流保險絲和繼電器盡量放在靠近母線的位置，以減少大電流在銅皮上流動的距離。

（3） 使用盡量多的PASS-THROUGH端子，從而省去的從保險絲到其輸出端子的銅皮及其產生的熱量。

（4） 母線到電路板的端子可以和保險絲端子合二為一，從而省去的從母線到該保險絲輸入端子的銅皮及其產生的熱量。

4．二層電路板與四層電路板的比較

目前，絕大多數保險絲盒電路板都是四層的。而保險絲盒電路是非常簡單的，沒有必要使用四層電路板。原因如下：

（1） 四層電路板中間二層沒有對空氣的散熱能力，使用其散熱能力和二層電路板的差不多。

（2） 保險絲盒電路是非常簡單的，二層電路板基本上可以完成布圖。

（3） 二層電路板比四層電路板簡單可靠。

（4） 二層電路板比四層電路板便宜。

5. 成功設計二層電路板并通過嚴格的DV/PV測試

筆者用二層電路板完成了8個不同大小、不同公司項目的電路板設計。結果證明，只要四層板能夠完成的布圖，在使用特定的輸出連接頭后，二層電路板也可以完成。在8個電路板中，前艙P(yáng)CB電氣盒電路板經過了嚴格的DV/PV長時間（數千小時）、大電流（220A）測試。測試結果顯示：燒毀了幾千個保險絲，很多保險絲端子和輸出端子附近的塑料燒化了，保險絲端子和輸出端子表面燒焦了，輸出電纜線燒黑了，但是電路板上的銅皮完好無損。和四層電路板相比，該二層電路板每塊至少可以節省0.5美元，每年200萬片的產量可以節省100萬美元，經濟效益顯著。

5   結 論

2021年全球汽車銷量達到8210萬輛。每輛車至少有2塊電路板。如果有一半從四層電路板改為二層，每年全球可以節省4200萬美元。

參考文獻：無

作者簡介：王維共（1960），男，曾就職于YAZAKI NA，從事保險絲盒電路板工作/研究。
